Métricas del estímulo circadiano: Equivalent Melanopic Lux (EML)

El ahorro y el confort visual que produce la luz natural es fácil de cuantificar, existen métricas como el kWh, el lux, la uniformidad o el CRI, pero ¿cómo podemos medir cuánto afecta a nuestro bienestar?
El WELL Building Standard fue el primero en responder esta pregunta proponiendo un nuevo concepto, el Equivalent Melanopic Lux (EML).

WELL Building Standard v1

Según el International WELL Building Institute (IWBI), la certificación WELL es un sistema de puntuación que mide y monitoriza cómo las condiciones del entorno construido influyen en la salud y el bienestar de las personas.

En su Feature #54, se reconoció por primera vez la importancia de cuantificar el aporte biológico de la luz, es decir, su capacidad para activar los fotorreceptores responsables de los efectos no visuales: los ipRGCs (intrinsically photosensitive retinal ganglion cells), con una sensibilidad máxima en torno a los 490 nm.

Como requisito mínimo, se estableció que el sistema de iluminación debía aportar al menos 200 Lux Melanópicos Equivalentes (EML) bajo determinadas condiciones, garantizando una estimulación circadiana adecuada.

Equivalent Melanopic Lux (EML)

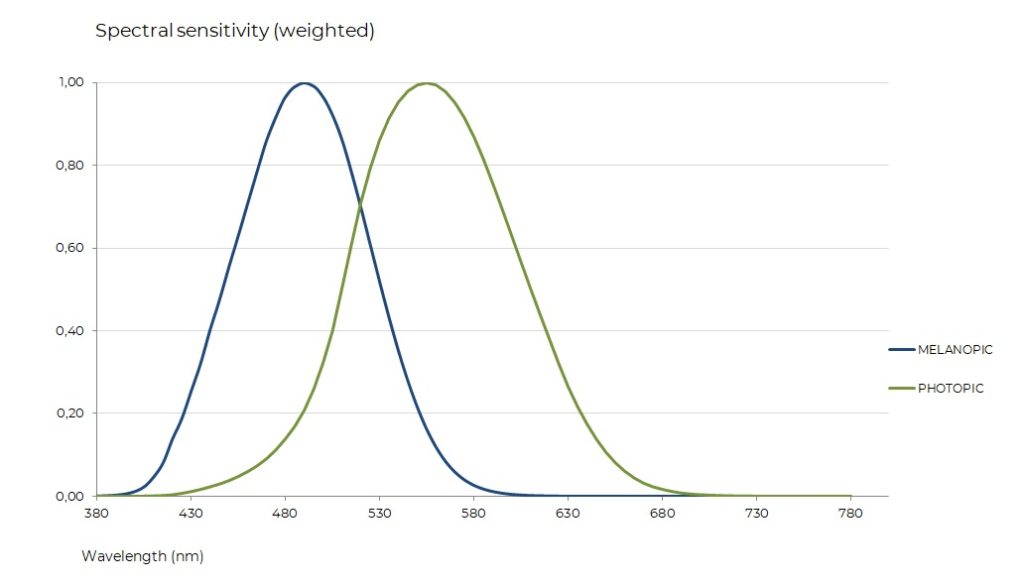

Para entender este concepto veamos las siguientes gráficas, donde se muestran la respuesta visual (verde) y melanópica (azul)para diferentes fuentes de luz:

Siendo la respuesta visual la misma para los 4 ejemplos (Ev=100 lux) tanto la irradiancia total en el espectro visible (Ee) como la respuesta melanópica (Emel) es muy diferente:

En esta tabla podemos ver cómo el aporte melanópico de la luz natural es el doble que el de la luz incandescente, o cómo con la luz natural del mediodía (D65) ese aporte es un 20% mayor que con la luz natural del atardecer/amanecer (D50).

A partir de estas observaciones, el IWBI propuso que para cada fuente se podría calcular la relación entre los lux visuales y los Lux Melanópicos Equivalentes (EML) a través de un factor de conversión, el Melanopic Ratio (R): EML = R·Ev

Esta constante se puede calcular por tanto dividiendo la respuesta melanópica entre la visual y multiplicándola por un factor de normalización de ambas sensibilidades (1,218), obteniendo los siguientes valores:

En esta tabla observamos que en el caso de la iluminación natural (D65), por cada 100 lux visuales se obtienen 110 Lux Melanópicos Equivalentes.

Otra conclusión interesante, obtenida de la tabla anterior y de la segunda gráfica, fue la necesidad de la nueva generación de LED HCL, para compensar ese valle justo en la zona de mayor sensibilidad biológica de 490nm.

Sin duda la nueva métrica creada por el IWBI sentó un precedente muy interesante para poder medir el bienestar producido por la luz, aunque esta norma sufrió modificaciones importantes en la versión WELL v2, introduciendo nuevos conceptos como el Melanopic Equivalent Daylight (D65) Illuminance, es decir, el M-EDI (D65).
