Estímulo Circadiano (CS) y Lux Melanópicos

Desarrollada por el Lighting Research Center (LRC), la métrica Estímulo Circadiano (CS) cuantifica el efecto de la luz sobre nuestro sistema circadiano, relacionando la exposición a una fuente luminosa con la supresión de melatonina en el organismo.

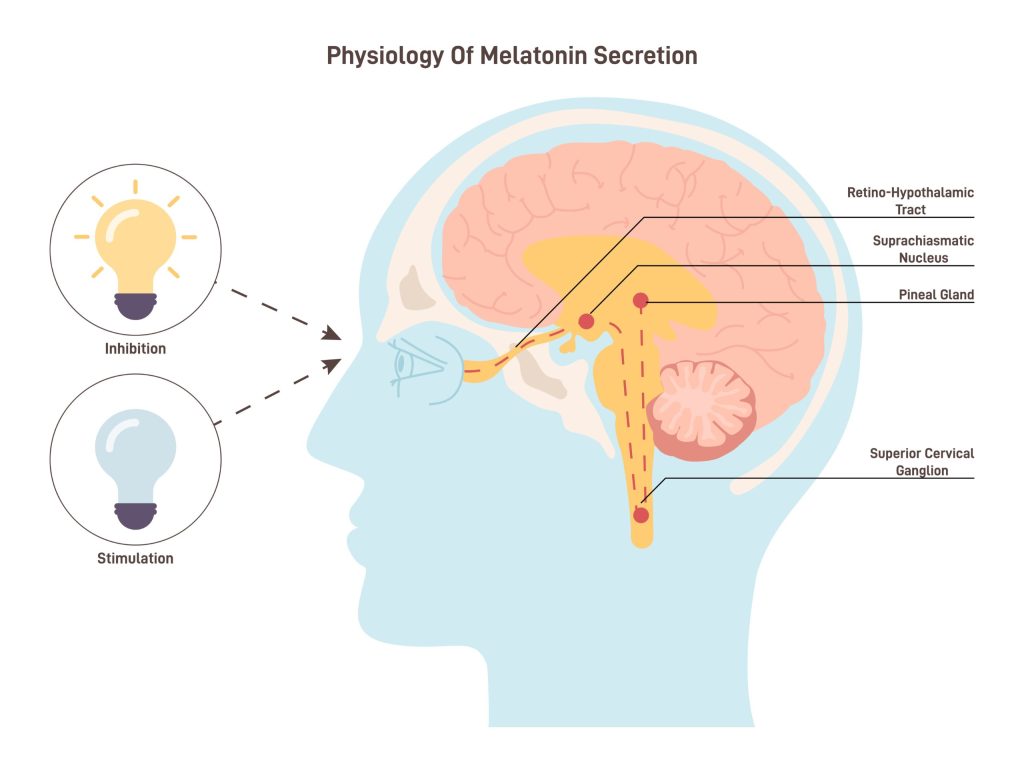

¿Qué es la melatonina?

La melatonina es una hormona que regula el ciclo sueño-vigilia. Su producción aumenta en la oscuridad y disminuye con la exposición a la luz, preparando al cuerpo para dormir o despertar según el momento del día.

Se sintetiza a partir de la serotonina, un neurotransmisor vinculado al estado de ánimo, la percepción y la memoria. Además, la melatonina influye en el sistema inmunológico, la memoria, el aprendizaje y el envejecimiento, siendo el principal marcador del reloj biológico.

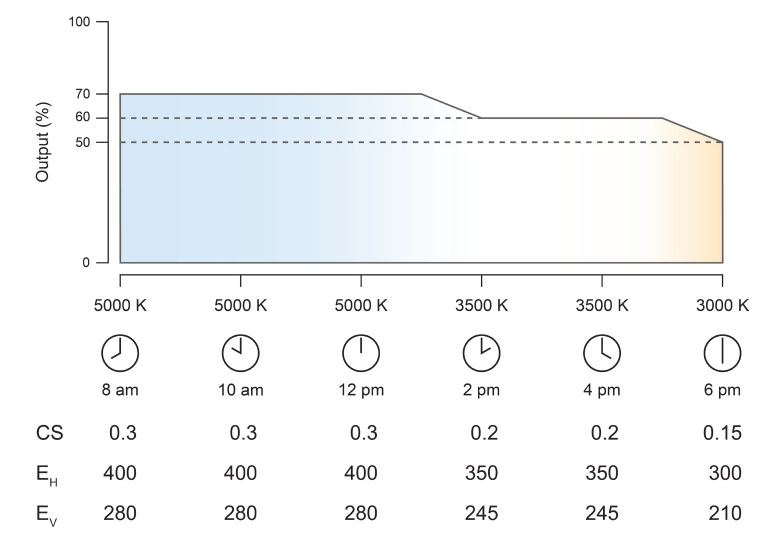

Circadian Stimulus (CS)

Gráfico cartesiano bidimensional con el Eje X representando [Unidad o Variable del Eje X] y el Eje Y representando [Unidad o Variable del Eje Y]. Muestra una serie de puntos/una curva que [Describe la forma o tendencia general del gráfico] a lo largo del dominio.

¿Influye por tanto la luz en nuestro bienestar? El LRC centró la respuesta a esta pregunta en la capacidad de una fuente de luz para suprimir la generación de melatonina, reforzando nuestro reloj biológico y manteniéndonos activos durante la exposición a esa luz.

El CS cuantifica esta capacidad considerando una hora de exposición y unos valores que van desde CS = 0,1 hasta CS = 0,7, la máxima supresión de melatonina teóricamente alcanzable.

Según el propio LRC, una exposición de CS = 0,3 durante al menos una hora por la mañana podría ser suficiente para ajustar el sistema circadiano, afectando positivamente a nuestra salud y conducta. De igual modo plantea la necesidad de tener un CS menor en el atardecer que en las horas centrales del día, lo cual puede conseguirse modificando la SPD de la fuente de luz o su iluminancia (siempre medida en el plano vertical).

* Referencias:
. M Karasek, K Winczyk (“Melatonin in humans“, 2006)
. MS Rea, MS Figueiro (“Light as a circadian stimulus for architectural lighting“, 2016)

Otras noticias

Colorimetría V: La Temperatura de Color Correlacionada (CCT) y el Planckian Locus.

Colorimetría V: La Temperatura de Color Correlacionada (CCT) y el Planckian Locus.

Colorimetría V: Temperatura de Color Planckian locus Como hemos visto en artículos anteriores, la cromaticidad puede describirse mediante las coordenadas x

Conócelo »
Un diagrama de cromaticidad CIE 1931 con forma de herradura, que muestra el espectro de colores visibles. En el centro, un triángulo blanco con bordes negros representa el gamut del espacio de color RGB, y está marcado con "Limitaciones del espacio RGB" y una 'X'. El borde exterior del diagrama tiene marcadores de longitud de onda en nanómetros (nm). Se señalan las etiquetas Rojo, Verde y Azul en los vértices del triángulo, y conceptos como "Tono + Saturación" y "Percepción Cromática" están anotados en la imagen. El título "COLORIMETRÍA IV: ESPACIO DE COLOR CIE 1931 XYZ" se muestra en la parte superior.
Colorimetría IV: El Espacio de Color CIE 1931 XYZ y xyY.

Colorimetría IV: El Espacio de Color CIE 1931 XYZ y xyY.

Colorimetría IV: espacio de color CIE 1931 XYZ Limitaciones del modelo RGB En el anterior artículo comentábamos cómo podíamos representar los colores en el

Conócelo »

Comparte esta noticia

Solución II:
Telegestión de punto a punto

La solución más avanzada, que habilita el control, la gestión y el almacenamiento de información a nivel de luminaria individual. Permite el dimado telemático tanto de forma unitaria como grupal, y la lectura detallada de parámetros eléctricos de cada punto de luz, además detectar de forma inmediata problemas, consumos excesivos o fallos en luminarias específicas.
POWER LINE SUPPLY (PCL)

Hardware en la luminaria

Comunmente, nodos internos de diseño propietario. No existe elementos de tecnologia PLC estandares.

Comunicación con luminarias

Mediante red eléctrica 230Vac 50/60Hz.
Código de comunicación introducido en onda sinusoidal.

Modificación remota del dimado de las luminarias individualmente o en grupos.
  • Controla, lee y almacena los parámetros de la instalación.
  • Controla y lee los parámetros de las luminarias.
  • Detectar inmediatamente problemas, consumos excesivos o fallos generales en la instalación.
  • Depende del estado del cableado de la red eléctrica para enviar la información. Posibilidad de fallos en la comunicación por estado del cableado.
  • En caso de fallo total de la red eléctrica, los equipos no avisarían del fallo al no tener alimentación.

¿Qué elementos son necesario para este control?:

  1. Equipo con tecnología PLC que permita la modificación vía red eléctrica.
  2. Controlador PLC inalámbrico por cada centro de mando.
  3. Conexión M2M/2G/3G/4G del controlador.
  4. Usuario web del sistema de control de la instalación.
RADIOFRECUENCIA

Hardware en la luminaria

Se ha extendido el estandar Zhaga Book 18 + Driver D4i para elementos de telegestión en luminarias. Permite modificar el sistema de telegestión sin abrir la luminaria ni modificar elementos internos.

Comunicación con luminarias

Mediante Radiofrecuencia.
Cada tecnología usa una estructura distinta de conexión, aunque todas sean radiofrecuencia.

Modelos de Radiofrecuenia

RADIOFRECUENCIA 6LOWPAN

Topologia en malla

Todas las luminarias están contectadas al switch, y además conectadas entre sí

Modificación remota del dimado de las luminarias individualmente o en grupos.
  • Controla, lee y almacena los parámetros de la instalación.
  • Controla y lee los parámetros de las luminarias.
  • Detectar inmediatamente problemas, consumos excesivos o fallos generales en la instalación.
  • Es necesario introducir elementos extra en el centro de mando si se quiere realizar control y lecturas remotas.
  • Es necesario Gateway/Puerta de enlace. Si la conexión del Gateway falla no se podrá controlar las luminarias.
  • Necesario estudio de cobertura

¿Qué elementos son necesarios para este control?:

  1. Equipo con tecnología 6LoWPAN por luminaria.

  2. Gateway 6LoWPAN cada 250 luminarias

  3. Conexión M2M/2G/3G/4G del controlador.

  4. Usuario web del sistema de control de la instalación

Topologia en estrella

Todas las luminarias están conectadas al switch

Modificación remota del dimado de las luminarias individualmente o en grupos.
  • Controla y lee los parámetros de las luminarias individuales.
  • Detectar inmediatamente problemas, consumos excesivos o fallos en luminarias individuales.
  • Independiente del estado de red eléctrica.
  • Geolocalización automática y amplio alcance de señal.
  • Conexión en estrella: posibles problemas de conexión y menor velocidad de transmisión.
  • Es necesario introducir elementos extra en el centro de mando si se quiere realizar control y lecturas remotas.
  • Es necesario Gateway/Puerta de enlace. Si la conexión del Gateway falla no se podrá controlar las luminarias.
  • Necesario estudio de cobertura.

¿Qué elementos son necesarios para este control?:

  1. Equipo con tecnología 6LoWPAN por luminaria.

  2. Gateway 6LoWPAN cada 250 luminarias

  3. Conexión M2M/2G/3G/4G del controlador.

  4. Usuario web del sistema de control de la instalación

Topologia punto a punto

Todas las luminarias están conectadas a la nube

Modificación remota del dimado de las luminarias individualmente o en grupos.
  • Controla y lee los parámetros de las luminarias individuales.
  • Detectar inmediatamente problemas, consumos excesivos o fallos en luminarias individuales.
  • Independiente del estado de red eléctrica.
  • Geolocalización automática y amplio alcance de señal.
  • No es necesario Gateway, cada luminaria dispone de conexion 4G/5G.
  • Es necesario introducir elementos extra en el centro de mando si se quiere realizar control y lecturas remotas.
  • Es necesario estación transmisora LTE en los alrededores.
  • Alto coste en comunicaciones, una SIM por luminaria.
  • Necesario estudio de cobertura.

¿Qué elementos son necesarios para este control?:

  1. Equipo con tecnología NARROWBAND Iot por luminaria + SIN 4G/5G por luminaria.

  2. Usuario web del sistema de control de la instalación.

Solución I:
Control grupal mediante telegestión de cuadro

Modificación remota del perfil de regulación de todas las luminarias de la misma línea eléctrica.
  • Controla, lee y almacena los parámetros globales de la instalación
  • Detectar inmediatamente problemas, consumos excesivos o fallos generales en la instalación.
  • No controla lumirarias individualmente.
  • No reporta lecturas ni errores de luminarias individuales.

¿Qué elementos son necesario para este control?:

  1. Equipo electrónico que permita la modificación vía red eléctrica.
  2. Controlador inalámbrico por cada centro de mando.
  3. Conexión M2M/2G/3G/4G del controlador.
  4. Usuario web del sistema de control de la instalación.

Solución Base:
Control mediante regulación horaria

Introducción de perfiles horarios donde se reduzca la potencia de las luminarias en aquellas horas con menor afluencia de tránsito.
  • No tiene ninguna función para controlar ni leer los parámetros de instalación.
  • No se generan avisos de fallos en la instalación.

¿Y si fuera necesario modificar el perfil por cambio de afluencia durante el año?:

Por ejemplo; una ciudad turística. en verano tiene una transito más elevado de afluencia y durante más horas nocturnas, por lo que sé necesita una iluminación del 100%.

  1. Equipo electrónico que permita la modificación vía red eléctrica.
  2. Se requiere conectar un programador del fabricante en el centro de mando.
  3. In situ, un operario debe introducir la modificación del perfil requerido
  4. El programador generará una secuencia de encendido / apagado que se traducirá en una modificación del perfil.
