Proyectores Bluar

Proyector de elevada calidad lumínica con ajuste de intensidad y haz de luz. Descubre la solución de iluminación perfecta para resaltar cada detalle de tus exposiciones. Nuestro Proyector de Iluminación para Museos ha sido diseñado con tecnología de vanguardia para proporcionar una luz nítida, uniforme y ajustable gracias a su control mediante bluetooth, preservando la integridad de las obras de arte y creando una experiencia visual inigualable

CONTÁCTANOS

diseño y la calidad

Proyector de alta calidad con ajuste de intensidad y haz de luz (15º-60º). Diseño elegante, conectividad Bluetooth y lente de zoom continua. Controla la iluminación a tu gusto y crea ambientes perfectos.

VERSIONES Y CARACTERÍSTICAS

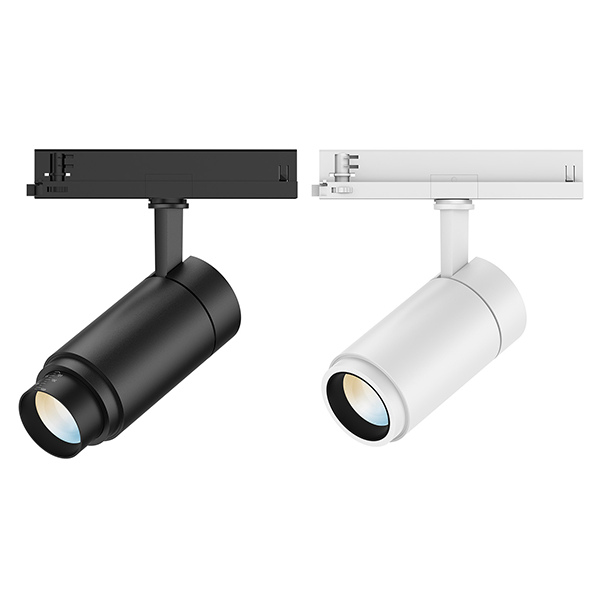

Proyector Bluar negro

Innovación en Iluminación Interior

Proyector de alta calidad lumínica con ajuste de intensidad y haz de luz (15º-60º). Diseño elegante, conectividad Bluetooth y control total.

Crea la atmósfera perfecta con este proyector de alta calidad. Controla la iluminación a tu gusto gracias a su lente de zoom y conectividad Bluetooth.

Características del producto

ARTE

Proyector Bluar

Proyector cilíndrico de diseño simple y elegante con conectividad bluetooth, que cuenta con una lente de zoom continua para un ajuste del haz de 15º a 60º manteniendo una salida de luz uniforme.

Diseñado con un cuerpo de aluminio y acabado texturizado.

Su tija cuadrada permite un giro horizontal de 350º y una inclinación vertical de hasta 90º

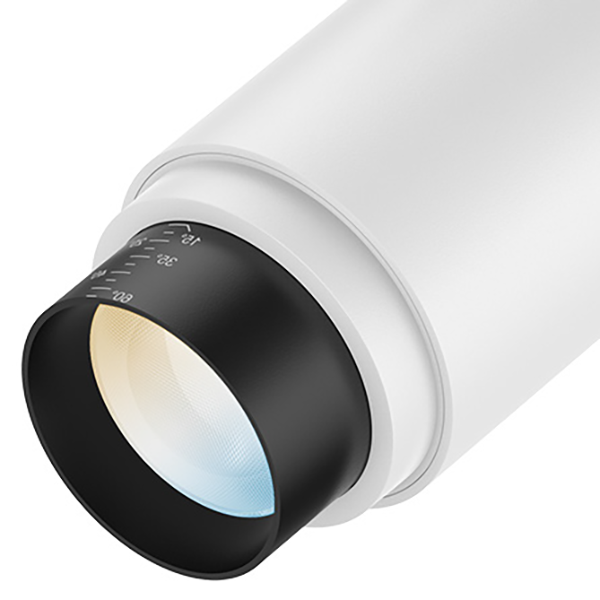

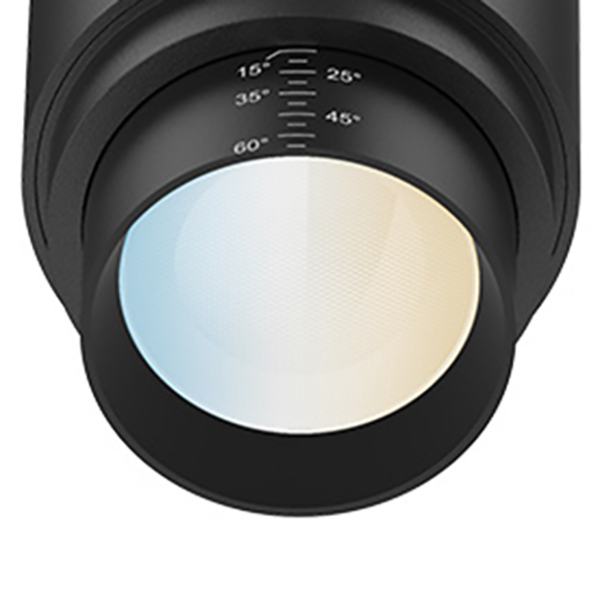

Ángulo de apertura ajustable

ángulo proyector Bluar

Permite ajustar de manera continua el haz de luz desde 15º a 60º, integrado en el cuerpo de la lente.

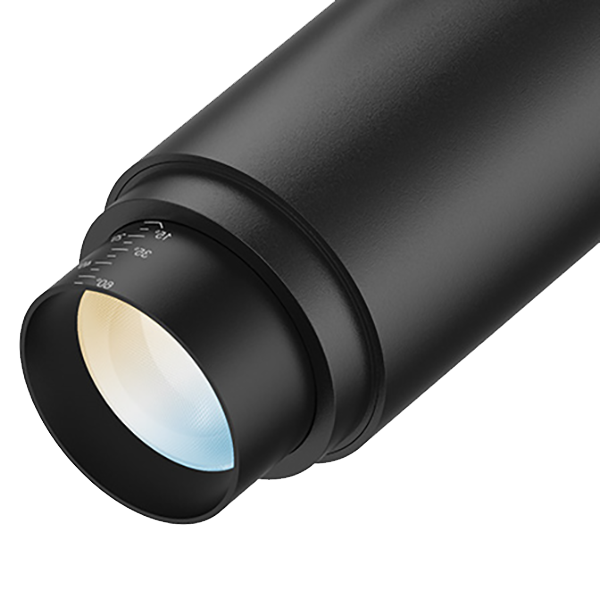

Conectividad bluetooth

bluetooth proyector Buar artesolar

Incopora conexión bluetooth para un ajuste de intensidad y temperatura de color.

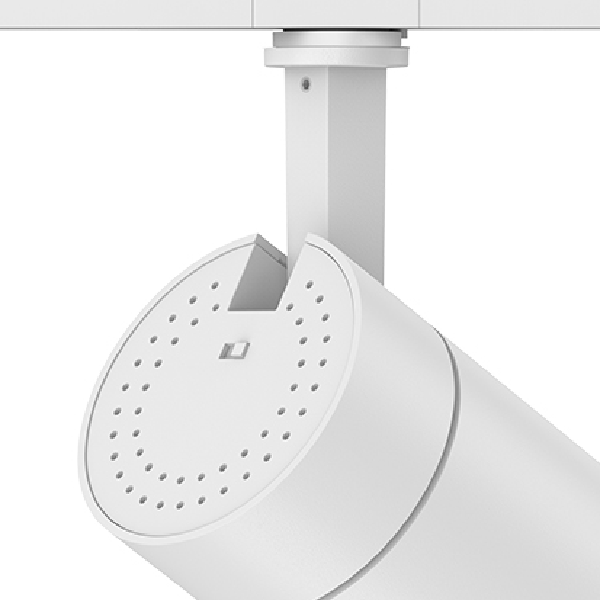

Excelente disipación

Carril proyector Bluar

Cuerpo de aluminio que permite una excelente disipación de calor

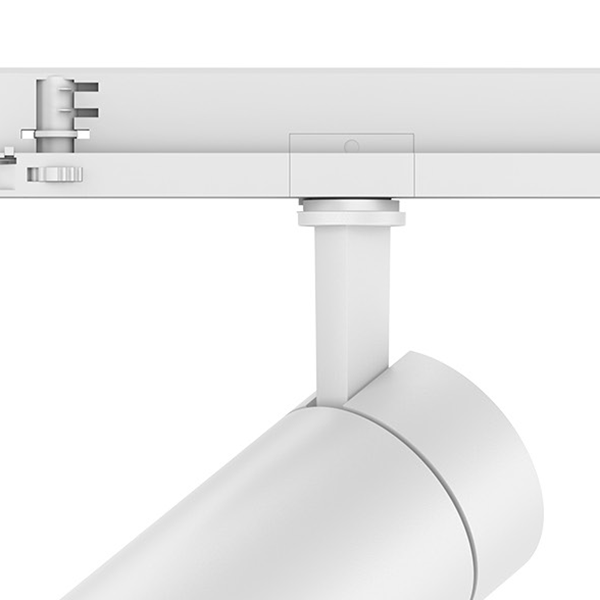

Alto grado de orientación

Proyector Bluar, orientacion

Su tija cuadrada permite un giro horizontal de 350º y una inclinación vertical de hasta 90º

Características mecánicas

DescripciónCaracterísticas
CuerpoAluminio
Color

 Negro (RAL9005)
Blanco (RAL9016)

AcabadoTexturizado
LentePolicarbonato
ReflectorAluminio
Índice de protección IP20
InstalaciónCarril trifásico

Características lumínicas

DescripciónCaracterísticas
Tipo de LEDCOB
Temperatura de color del LEDCCT (2700K-6500K)
CRI>90 (>97 opcional)
Vida útil>50.000h
Eficacia del sistemaHasta 100 lm/w
Temperatura de operación-20ºC a +40º
Distribución de luzDirecta (ajustable)
UGR<19 (15º) / <24 (60º)

Características eléctricas

DescripciónCaracterísticas
Tensión de alimentación220-240 Vac
Frecuencia50-60Hz
Factor de potencia>0,90
Clase de aislamientoClase II
DriverInterno

Regulación y Control

Sistema
Bluetooth

Dimensiones

ReferenciasA (mm)B (mm)C (mm)D (mm)Peso (kg)
21BLUA1652211372310,69
21BLUA2802471632310,91

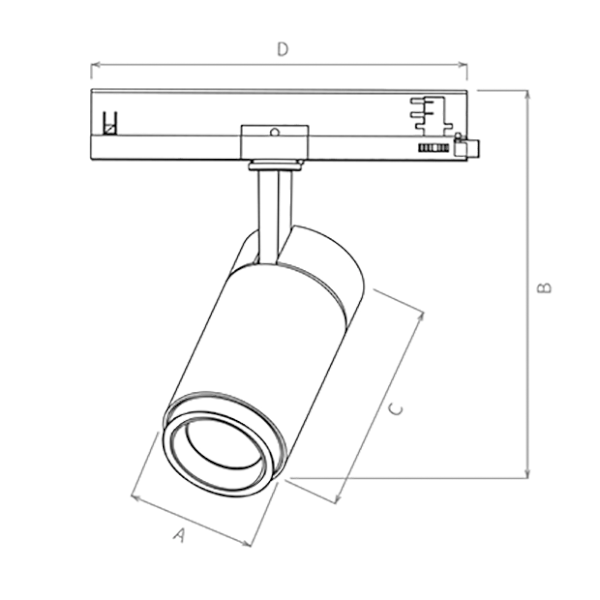

Esquema de dimensiones

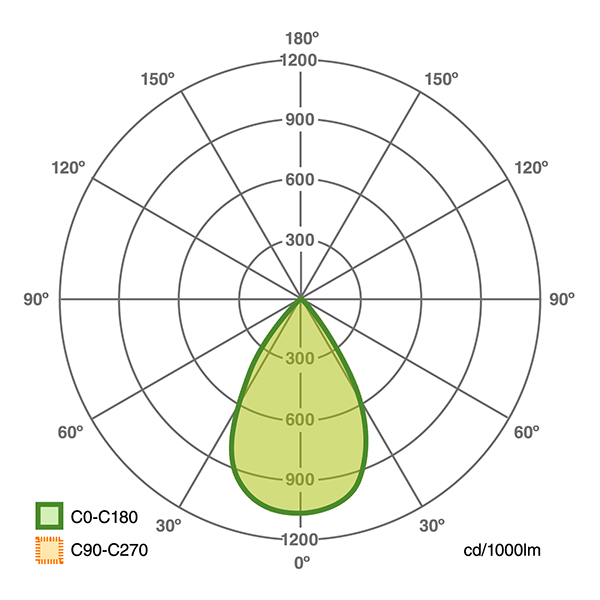

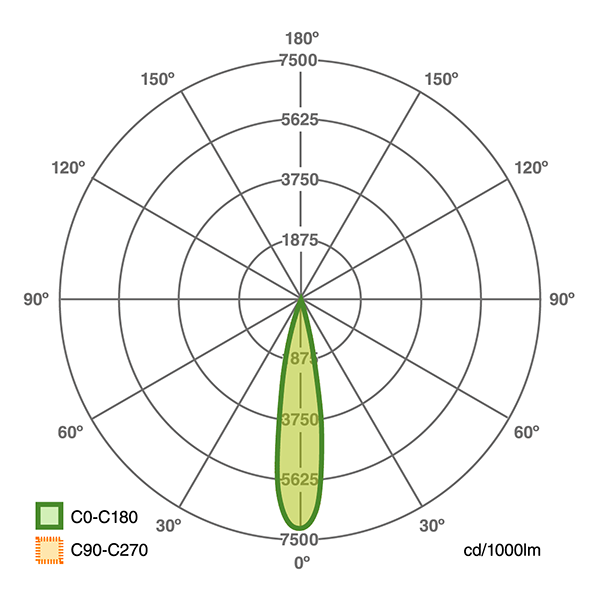

Distribución luminosa

Versiones

Referencia Potencia máxima* (W)Temperatura de color (K) Flujo luminoso** (lm)
21BLUA1-0159CCT15CTT 500-1500
21BLUA1-0159CCT25CTT900-2700

Notas

  • *La potencia se puede reducir mediante el control bluetooth.
  • **Flujo lumínico para proyector en color negro. En color blanco aumenta un 10%.

Descargas

Archivos fotométricos

Debes iniciar sesión o registrarte como usuario para descargar los archivos fotométricos.

INICIAR SESIÓN
REGISTRARME
