Campanas LED NUT

Las campanas industriales NUT  combinan tecnología LED de última generación con un diseño eficiente y adaptable a cualquier entorno industrial.

Innovación y Estilo en Iluminación Industrial

La campana LED NUT redefine la iluminación en naves de logística e industrias ofreciendo una solución robusta y de alto rendimiento que se adapta a las necesidades más exigentes. Con su avanzada tecnología LED, proporciona una iluminación potente y eficiente, ideal para espacios amplios donde la calidad de la luz es crítica. Su diseño versátil permite una instalación sencilla en diferentes tipos de estructuras, garantizando una distribución uniforme de la luz que mejora significativamente la visibilidad y seguridad en el área de trabajo. La campana LED NUT no solo es eficiente desde el punto de vista energético, reduciendo los costos operativos, sino que también ofrece una variedad de temperaturas de color para adaptarse a diferentes ambientes industriales, mejorando el ambiente de trabajo y la productividad. Su resistencia a condiciones adversas, como el polvo y la humedad, asegura una larga vida útil y un rendimiento constante, lo que la convierte en la elección preferida para proyectos de iluminación en naves e industria que buscan eficiencia, durabilidad y calidad de luz excepcional.

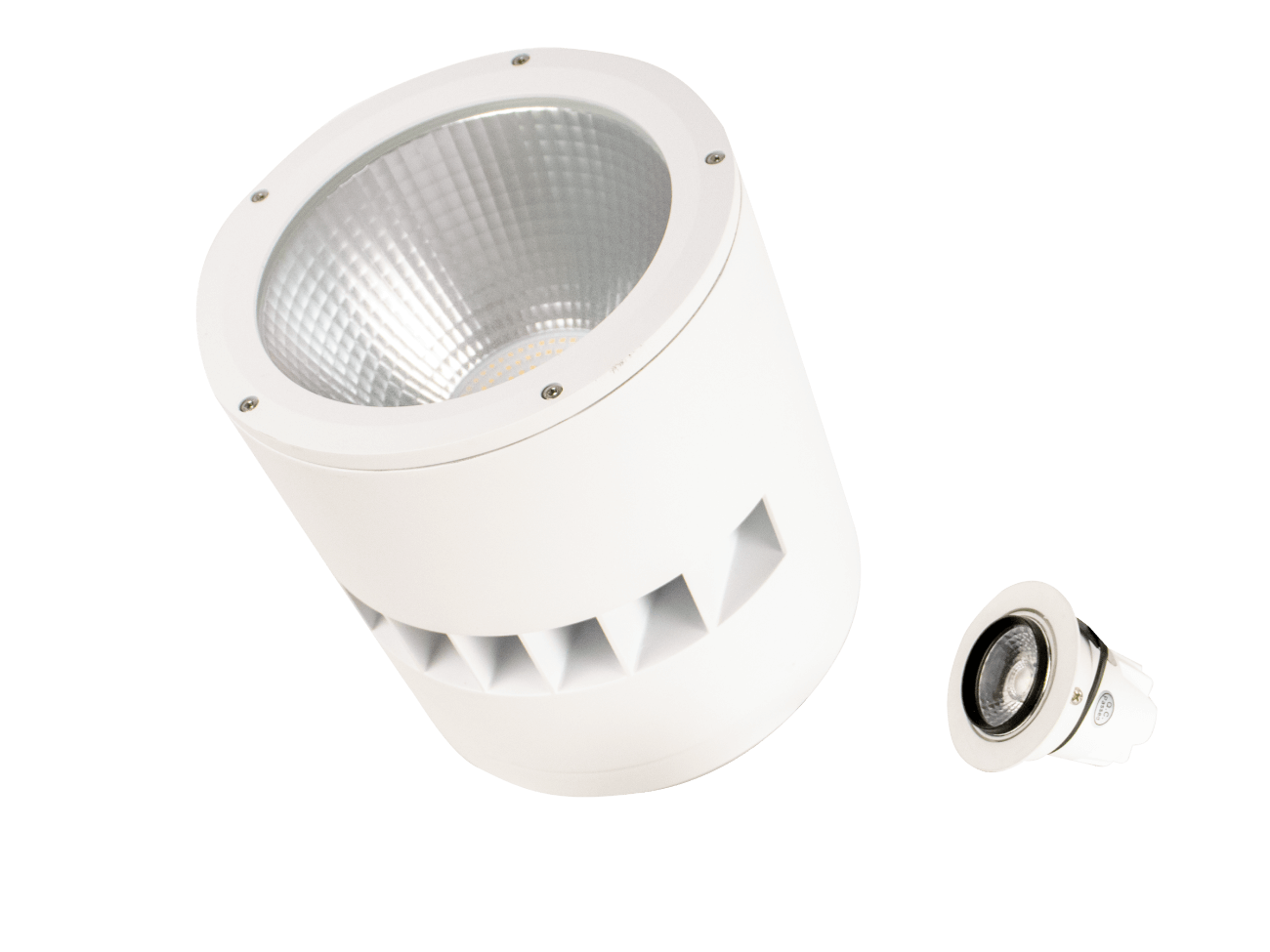

Nut6 Campana LED

Soluciones de Iluminación para Cada Necesidad Industrial

Destaca por su eficiencia energética y opciones de temperatura de color (3000K, 4000K, 5000K), con un diseño moderno perfecto para interiores y exteriores gracias a su índice de protección IP65.

Dispone de difusor de vidrio para una iluminación uniforme, y opciones de temperatura de color, todo en un diseño resistente y eficiente.

Su eficiencia energética y diseño resistente garantizan una iluminación de calidad para interiores y exteriores.

Características de NUT

NUT

Nut

La luminaria NUT presenta una eficiencia de sistema de hasta 110lm/W, operando en temperaturas de -20ºC a +40ºC con un IRC de >90. El cuerpo está hecha de fundición de aluminio para disipar el calor y un reflector especular y cerramiento de vidrio. Posee un índice de protección IP65 y IK08, con un ángulo de apertura de 60º. La alimentación es de 100-240 Vac, con una frecuencia de 50/60Hz y un factor de potencia de ≥0,90. El driver es interno. Está disponible en varias potencias, desde 75W a 150W, y dimensiones.

Especificaciones

DescripciónCaracterísticas
Temperatura de color3000K / 4000K / 5000K
Tipo de LEDSMD
DifusorVidrio
DisipadorAluminio
AcabadoBlanco
Índice de protección IP65
Índice de protección IK08
Factor Potencia> 0,90
Alimentación100-240 Vac
Frecuencia50/60 Hz
IRC> 90
Temperatura de operación-20ºC a +45ºC
DriverInterno
InstalaciónAdosar
Suspender

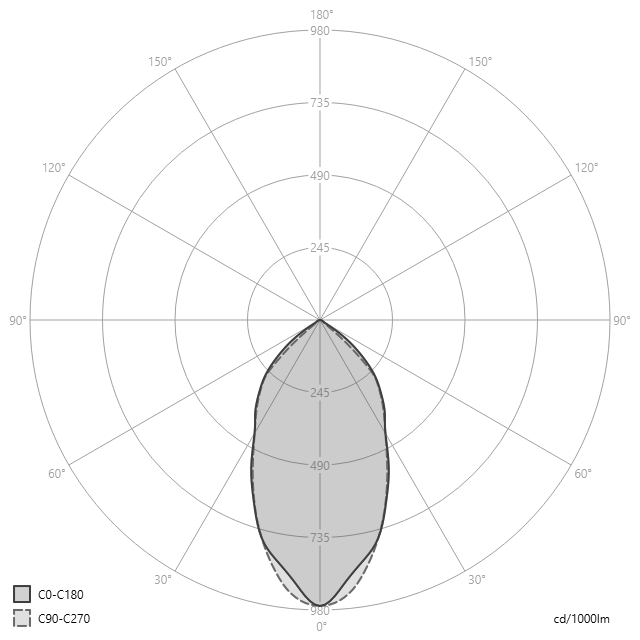

Distribución luminosa

Óptica 60º

Vista vertical

Versiones

ReferenciaPotencia (W)Temperatura de color (K)Paquete lumínicoAlto (mm)Ø Diámetro (mm)Peso (Kg)
61NUT65-075TXX75400084002352205,20
61NUT65-100TXX1004000110002352205,20
61NUT65-120TXX1204000138002752607,20
61NUT65-150TXX1504000166502752607,20

Notas

  • Los dos últimos dígitos XX indican la temperatura de color del producto. (Ej: T40 = 4000K).
  • Tolerancia flujo lumínico: ± 10.

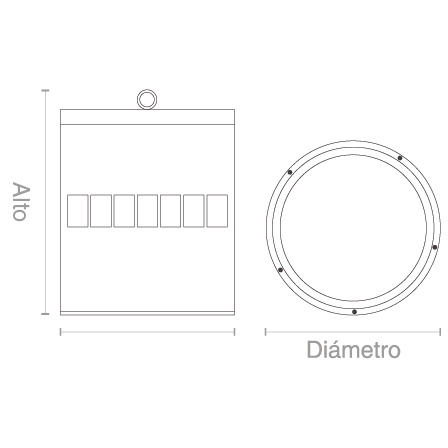

Dimensiones

Clic en la imagen para ampliar

Archivos fotométricos

Debes iniciar sesión o registrarte como usuario para descargar los archivos fotométricos.
