DUNNA ARPA

La lira evoluciona a Arpa
CONTACTA CON NOSOTROS
CARACTERÍSTICAS TÉCNICAS

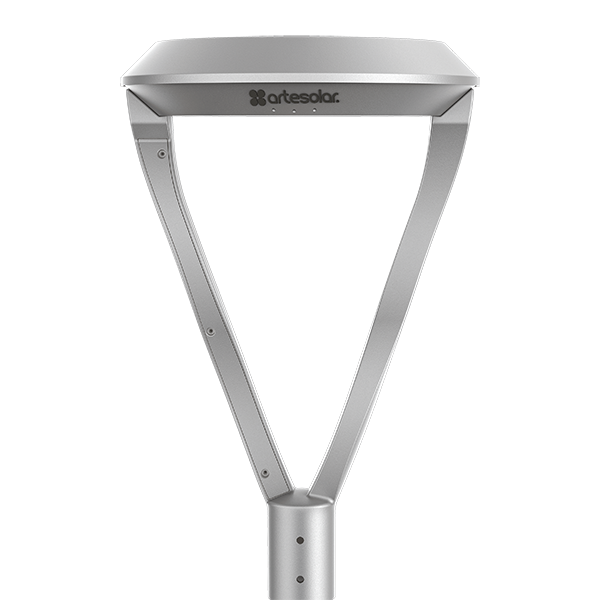

Luminaria duna arpa. iluminación exterior artesolar

ALTA TECNOLOGÍA LED en Iluminación Urbana

Alta eficacia, elevado mantenimiento de flujo y gran durabilidad han sido los factores claves de unificación en su diseño.

Carcasa de inyección de aluminio inyectado a alta presión aleación AC-44300 según UNE EN 1706 con alta resistencia a la corrosión.

La apertura es manual sin necesidad de herramientas y está protegida por una unidad de desconexión eléctrica instantánea, a fin de conferir una instalación o mantenimiento fáciles y seguros.

Los componentes siguen los criterios de estandarización ‘Zhaga’ para fomentar una sencilla renovación futura y reutilización de la estructura según el modelo de Economía Circular.

El grupo óptico está protegido mediante un vidrio plano templado enmarcado en el interior de la carcasa, confiriéndole una elevada resistencia a los impactos.

La luminaria dispone de opción con preinstalación de Socket Zhaga Book 18 y driver D4i para adaptarse a los estándares de comunicación en sistemas de telecontrol y telegestión de luminarias.

Valores del diseño

  • Unión en el diseño para las distintas soluciones urbanas y decorativas.
  • Iluminación duradera y gran mantenimiento del flujo luminoso.
  • Economía circular: componentes estándares reutilizables y reparables.
  • Rápido y fácil mantenimiento.
  • Protección del cielo nocturno y preservación del ecosistema.
  • Sistemas de comunicación abiertos y homologación ZD4i.
  • Dinamismo y adaptación de la tonalidad de la luz nocturna
  • Eficiencia energética.
  • Control del haz de luz: fotometrías adaptadas, reducción luz intrusa, optimización del consumo y aumento del confort visual.

Aplicaciones Fotométricas

DWC

ME

SCL

ME-W2

T1

T2

T2-C

T3

T4

XW

CAT

CAT-B

VSM

CAT

CAT-B

T1

SCL

VSM

Características del producto

Luminaria de exterior artesolar. dunna arpa

Innovador diseño asimétrico en los dos brazos de montaje

dunna GE2 lentes 2x2

Distintas ópticas universales 2x2 50x50mm que cumplen con el estándar Zhaga Book 15 optimizando el haz de luz.

Dispone de seccionador de corriente para una desconexión eléctrica directa en la apertura.

dunna GE2 válvula aireación

Incluye válvula de aireación para equilibrar las presiones entre el encendido/apagado y evitar la condensación.

apertura Dunna GE2

Fácil apertura sin herramientas. Pestaña de protección para el bloque de la carcasa superior durante labores de instalación y mantenimiento.

dunna GE2-IK10

La luminaria ha sido diseñada para soportar actos vandálicos, obteniendo una protección contra impactos IK10

dunna GE2 clase I y II

La luminaria puede suministrarse preparada en Clase I o con dobles protecciones para Clase II.

Superficie de disipación interna la cual permite optimizar la transmisión de calor manteniendo su elegante diseño.

CaractrísticasDetalles
ModeloPotencia máxima de 80W
CuerpoInyección de aluminio EN AC-44300 según UNE EN 1706 (Cu>0,1 %)
AperturaManual sin herramientas
Desconexión directa en apertura
Índices de protección IPIP66
Índices de protección IKIK10
Temperatura de operación-45°C a +50°C
Mantenimiento de flujoL98 B10 100.000h a 25ºC
Parámetros eléctricos200-240 Vac 50/60Hz Fp>0,95 (Plena carga)
Funcionalidades del controlBásica: 1-10V y regulación de hasta 6 escalones.
Estandar: DALI-2. NFC. Regulación de hasta 8 escalones. Regulación en cabecera o a través de la línea de alimentación
Premium: D4i. DALI-2. NFC. Regulación de hasta 8 escalones. Regulación en cabecera o a través de la línea de alimentación. Preinstalación socket Zhaga Book 18.

Descargas

Archivo fotométrico

Debes iniciar sesión o registrarte como usuario para descargar los archivos fotométricos.

certificados


Productos relacionados

DUNNA GE 2

DUNNA LIRA GE 2

DUNNA CEN GE 2

Iluminacion vial artesolar. Luxa

LUXA

Proyectos relacionados

Activa Mutua Iluminado por Artesolar
Activa Mutua

Activa Mutua

Activa Mutua Descripción del proyecto Activa Mutua es la Mutua de Accidentes de Trabajo y Enfermedades Profesionales de la Seguridad Social

Conócelo »
Proyecto de iluminación de fachada
Ayuntamiento de Barbate

Ayuntamiento de Barbate

Ayto. de Barbate Descripción del proyecto En este caso, se ha iluminado la fachada del Ayuntamiento de Barbate, municipio que pertenece

Conócelo »
Imagen del personal de Artesolar realizando un proyecto

Artesolar

Comienza tu proyecto

Para Artesolar, la luz de la calle es más que un simple destello nocturno; es un testimonio de tecnología y dedicación profesional. En cada oficina iluminada, no solo hay luz, sino también una mejora palpable en el bienestar y la salud de las personas.

Tú aportas tus ideas; nosotros los medios, la tecnología y la experiencia. Desde el concepto hasta la implementación, desde la planificación hasta la ejecución, aseguramos que tu visión se convierta en soluciones tangibles. La tecnología se pone al servicio del bienestar y la innovación se entrelaza con la sostenibilidad.

Hace años que Artesolar nació con la misión de unir esfuerzos. Estamos aquí para ayudarte a convertir tus ideas en realidades buscando mejorar el bienestar de las personas, fomentar el ahorro energético y contribuir a un planeta más saludable.

CONTÁCTANOS

Solución II:
Telegestión de punto a punto

La solución más avanzada, que habilita el control, la gestión y el almacenamiento de información a nivel de luminaria individual. Permite el dimado telemático tanto de forma unitaria como grupal, y la lectura detallada de parámetros eléctricos de cada punto de luz, además detectar de forma inmediata problemas, consumos excesivos o fallos en luminarias específicas.
POWER LINE SUPPLY (PCL)

Hardware en la luminaria

Comunmente, nodos internos de diseño propietario. No existe elementos de tecnologia PLC estandares.

Comunicación con luminarias

Mediante red eléctrica 230Vac 50/60Hz.
Código de comunicación introducido en onda sinusoidal.

Modificación remota del dimado de las luminarias individualmente o en grupos.
  • Controla, lee y almacena los parámetros de la instalación.
  • Controla y lee los parámetros de las luminarias.
  • Detectar inmediatamente problemas, consumos excesivos o fallos generales en la instalación.
  • Depende del estado del cableado de la red eléctrica para enviar la información. Posibilidad de fallos en la comunicación por estado del cableado.
  • En caso de fallo total de la red eléctrica, los equipos no avisarían del fallo al no tener alimentación.

¿Qué elementos son necesario para este control?:

  1. Equipo con tecnología PLC que permita la modificación vía red eléctrica.
  2. Controlador PLC inalámbrico por cada centro de mando.
  3. Conexión M2M/2G/3G/4G del controlador.
  4. Usuario web del sistema de control de la instalación.
RADIOFRECUENCIA

Hardware en la luminaria

Se ha extendido el estandar Zhaga Book 18 + Driver D4i para elementos de telegestión en luminarias. Permite modificar el sistema de telegestión sin abrir la luminaria ni modificar elementos internos.

Comunicación con luminarias

Mediante Radiofrecuencia.
Cada tecnología usa una estructura distinta de conexión, aunque todas sean radiofrecuencia.

Modelos de Radiofrecuenia

RADIOFRECUENCIA 6LOWPAN

Topologia en malla

Todas las luminarias están contectadas al switch, y además conectadas entre sí

Modificación remota del dimado de las luminarias individualmente o en grupos.
  • Controla, lee y almacena los parámetros de la instalación.
  • Controla y lee los parámetros de las luminarias.
  • Detectar inmediatamente problemas, consumos excesivos o fallos generales en la instalación.
  • Es necesario introducir elementos extra en el centro de mando si se quiere realizar control y lecturas remotas.
  • Es necesario Gateway/Puerta de enlace. Si la conexión del Gateway falla no se podrá controlar las luminarias.
  • Necesario estudio de cobertura

¿Qué elementos son necesarios para este control?:

  1. Equipo con tecnología 6LoWPAN por luminaria.

  2. Gateway 6LoWPAN cada 250 luminarias

  3. Conexión M2M/2G/3G/4G del controlador.

  4. Usuario web del sistema de control de la instalación

Topologia en estrella

Todas las luminarias están conectadas al switch

Modificación remota del dimado de las luminarias individualmente o en grupos.
  • Controla y lee los parámetros de las luminarias individuales.
  • Detectar inmediatamente problemas, consumos excesivos o fallos en luminarias individuales.
  • Independiente del estado de red eléctrica.
  • Geolocalización automática y amplio alcance de señal.
  • Conexión en estrella: posibles problemas de conexión y menor velocidad de transmisión.
  • Es necesario introducir elementos extra en el centro de mando si se quiere realizar control y lecturas remotas.
  • Es necesario Gateway/Puerta de enlace. Si la conexión del Gateway falla no se podrá controlar las luminarias.
  • Necesario estudio de cobertura.

¿Qué elementos son necesarios para este control?:

  1. Equipo con tecnología 6LoWPAN por luminaria.

  2. Gateway 6LoWPAN cada 250 luminarias

  3. Conexión M2M/2G/3G/4G del controlador.

  4. Usuario web del sistema de control de la instalación

Topologia punto a punto

Todas las luminarias están conectadas a la nube

Modificación remota del dimado de las luminarias individualmente o en grupos.
  • Controla y lee los parámetros de las luminarias individuales.
  • Detectar inmediatamente problemas, consumos excesivos o fallos en luminarias individuales.
  • Independiente del estado de red eléctrica.
  • Geolocalización automática y amplio alcance de señal.
  • No es necesario Gateway, cada luminaria dispone de conexion 4G/5G.
  • Es necesario introducir elementos extra en el centro de mando si se quiere realizar control y lecturas remotas.
  • Es necesario estación transmisora LTE en los alrededores.
  • Alto coste en comunicaciones, una SIM por luminaria.
  • Necesario estudio de cobertura.

¿Qué elementos son necesarios para este control?:

  1. Equipo con tecnología NARROWBAND Iot por luminaria + SIN 4G/5G por luminaria.

  2. Usuario web del sistema de control de la instalación.

Solución I:
Control grupal mediante telegestión de cuadro

Modificación remota del perfil de regulación de todas las luminarias de la misma línea eléctrica.
  • Controla, lee y almacena los parámetros globales de la instalación
  • Detectar inmediatamente problemas, consumos excesivos o fallos generales en la instalación.
  • No controla lumirarias individualmente.
  • No reporta lecturas ni errores de luminarias individuales.

¿Qué elementos son necesario para este control?:

  1. Equipo electrónico que permita la modificación vía red eléctrica.
  2. Controlador inalámbrico por cada centro de mando.
  3. Conexión M2M/2G/3G/4G del controlador.
  4. Usuario web del sistema de control de la instalación.

Solución Base:
Control mediante regulación horaria

Introducción de perfiles horarios donde se reduzca la potencia de las luminarias en aquellas horas con menor afluencia de tránsito.
  • No tiene ninguna función para controlar ni leer los parámetros de instalación.
  • No se generan avisos de fallos en la instalación.

¿Y si fuera necesario modificar el perfil por cambio de afluencia durante el año?:

Por ejemplo; una ciudad turística. en verano tiene una transito más elevado de afluencia y durante más horas nocturnas, por lo que sé necesita una iluminación del 100%.

  1. Equipo electrónico que permita la modificación vía red eléctrica.
  2. Se requiere conectar un programador del fabricante en el centro de mando.
  3. In situ, un operario debe introducir la modificación del perfil requerido
  4. El programador generará una secuencia de encendido / apagado que se traducirá en una modificación del perfil.
