ABBY

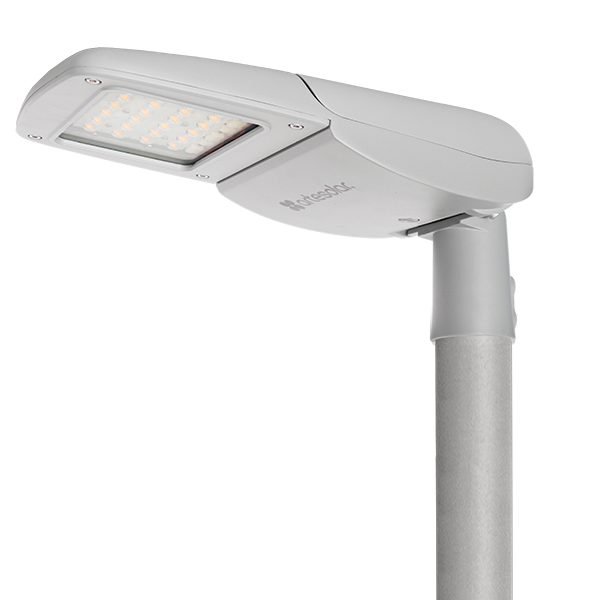

La luminaria ABBY es la solución polivalente para alumbrado vial en carreteras, zonas interurbanas, urbanas y residenciales.

Sus especificaciones técnicas y de homologaciones les facilita el acceso a mercados internaciones que soliciten el cumplimiento del marco reglamentario europeo.

CONTACTA CON NOSOTROS
CARACTERÍSTICAS TÉCNICAS

VERSATILIDAD Y CONEXIÓN EN ILUMINACIÓN

La luminaria ABBY combina LEDs de alta eficacia y baja corriente nominal con un elegante diseño sin aletas de disipación vistas. Por ello, es un punto de referencia para aplicaciones de alumbrado vial en entornos residenciales y urbanos como carriles bici, vías peatonales, carreteras o aparcamientos.

Su grupo óptico se compone de módulos LED según el estándar Zhaga Book 15, posibilitando la adición de multitud de ópticas de tamaño 50x50mm 2×2, entre las que destacan las fotometrías exclusivas para paso de cebra y las fotometrías de control de luz trasera intrusa.

Su amplio rango de potencias y tamaños de carcasa, permiten al modelo ABBY adaptarse a las necesidades lumínicas de todas las tipologías de vías.

Valores del diseño

  • Economía circular: componentes estándares reutilizables y reparables
  • Rápido y fácil mantenimiento
  • Eficiencia energética
  • Seguridad vial: uniformidad y claridad visual
  • Fabricación con máximos niveles de calida

Aplicaciones Fotométricas

A-T

DWC

ME

ME-W2

T2

T2-C

DWC

ME

SCL

ME-W2

T1

T2

T2-C

T3

T4

XW

A-T

DWC

ME

SCL

T2

T2-C

CAT

CAT-B

ME-W2

SCL

XW

PX

Características del producto

Rango de potencias hasta 150W distribuidos en 3 modelos con una elevada eficacia de sistema. Diseño plano, superficies lisas, sin aletas de disipación externas.

luminaria abby instalacion

Fijación universal, post-top o lateral a brazo ø60mm. El acoplamiento de la luminaria incluye rótula graduada para fijar el ángulo de inclinación definido en el proyecto

Luminaria ABBY desconexión

Grupo de auxiliares alojado en compartimento independiente con apertura sin herramientas y separado del grupo óptico. Desconexión directa en la apertura del compartimento de auxiliares.

lente luminaria abby artesolar

Las PCBs de la luminaria ABBY están diseñadas para el estándar de lente 2x2, maximizando las posibilidades fotométricas de los LEDs.

ópticas luminaria abby

Las ópticas multicapa de PMMA logran reducir los deslumbramientos y confieren uniformidad en el haz de luz del grupo óptico.

Luminaria Abby, cierre marco

El cierre garantiza la estanqueidad y protege las lentes y el grupo óptico.

regulación luminaria exterior artesolar

Diferentes posibilidades de regulación para adaptarnos a las diferentes condiciones del proyecto.

CaractrísticasDetalles
ModeloABBY 1: Potencia máxima de 60W
ABBY 2: Potencia máxima de 120W
ABBY 3: Potencia máxima de 150W
CuerpoInyección de aluminio EN AC-44300 según UNE EN 1706 (Cu>0,1 %)
AperturaManual sin herramientas
Desconexión directa en apertura
Índices de protección IPIP66
Índices de protección IKIK09
Temperatura de operación-45°C a +45°C
Mantenimiento de flujoL90 B10 110.000h a 25ºC
Parámetros eléctricos200-240 Vac 50/60Hz Fp>0,95 (Plena carga)
Funcionalidades del controlEstandar: DALI.
Regulación de hasta 6 escalones.

A-T

DWC

ME

ME-W2

T2

T2-C

DWC

ME

SCL

ME-W2

T1

T2

T2-C

T3

T4

XW

A-T

DWC

ME

SCL

T2

T2-C

CAT

CAT-B

ME-W2

SCL

XW

PX

certificados

Certificacdo ENEC PLUS
Certificado ENEC
certificado LVD

Productos relacionados

DUNNA GE 2

DUNNA LIRA GE 2

DUNNA CEN GE 2

Luminaria de exterior artesolar. dunna arpa

DUNNA ARPA

Proyectos relacionados

Estación de servicio Carburantes Yethi 2
Estación de servicio Carburantes Yethi

Estación de servicio Carburantes Yethi

Optimización de Iluminación en Estaciones de Servicio Carburantes Yethi Detalles del Proyecto de Iluminación Artesolar instaló entre doce y veinte proyectores

Conócelo »
estaciones-servicio-repsol-2
Estaciones de Servicio Repsol

Estaciones de Servicio Repsol

Mejora de Iluminación en Estaciones de Servicio Repsol con LED Detalles del Proyecto de Iluminación Repsol ha confiado en Artesolar para

Conócelo »
Imagen del personal de Artesolar realizando un proyecto

Artesolar

Comienza tu proyecto

Para Artesolar, la luz de la calle es más que un simple destello nocturno; es un testimonio de tecnología y dedicación profesional. En cada oficina iluminada, no solo hay luz, sino también una mejora palpable en el bienestar y la salud de las personas.

Tú aportas tus ideas; nosotros los medios, la tecnología y la experiencia. Desde el concepto hasta la implementación, desde la planificación hasta la ejecución, aseguramos que tu visión se convierta en soluciones tangibles. La tecnología se pone al servicio del bienestar y la innovación se entrelaza con la sostenibilidad.

Hace años que Artesolar nació con la misión de unir esfuerzos. Estamos aquí para ayudarte a convertir tus ideas en realidades buscando mejorar el bienestar de las personas, fomentar el ahorro energético y contribuir a un planeta más saludable.

CONTÁCTANOS

Solución II:
Telegestión de punto a punto

La solución más avanzada, que habilita el control, la gestión y el almacenamiento de información a nivel de luminaria individual. Permite el dimado telemático tanto de forma unitaria como grupal, y la lectura detallada de parámetros eléctricos de cada punto de luz, además detectar de forma inmediata problemas, consumos excesivos o fallos en luminarias específicas.
POWER LINE SUPPLY (PCL)

Hardware en la luminaria

Comunmente, nodos internos de diseño propietario. No existe elementos de tecnologia PLC estandares.

Comunicación con luminarias

Mediante red eléctrica 230Vac 50/60Hz.
Código de comunicación introducido en onda sinusoidal.

Modificación remota del dimado de las luminarias individualmente o en grupos.
  • Controla, lee y almacena los parámetros de la instalación.
  • Controla y lee los parámetros de las luminarias.
  • Detectar inmediatamente problemas, consumos excesivos o fallos generales en la instalación.
  • Depende del estado del cableado de la red eléctrica para enviar la información. Posibilidad de fallos en la comunicación por estado del cableado.
  • En caso de fallo total de la red eléctrica, los equipos no avisarían del fallo al no tener alimentación.

¿Qué elementos son necesario para este control?:

  1. Equipo con tecnología PLC que permita la modificación vía red eléctrica.
  2. Controlador PLC inalámbrico por cada centro de mando.
  3. Conexión M2M/2G/3G/4G del controlador.
  4. Usuario web del sistema de control de la instalación.
RADIOFRECUENCIA

Hardware en la luminaria

Se ha extendido el estandar Zhaga Book 18 + Driver D4i para elementos de telegestión en luminarias. Permite modificar el sistema de telegestión sin abrir la luminaria ni modificar elementos internos.

Comunicación con luminarias

Mediante Radiofrecuencia.
Cada tecnología usa una estructura distinta de conexión, aunque todas sean radiofrecuencia.

Modelos de Radiofrecuenia

RADIOFRECUENCIA 6LOWPAN

Topologia en malla

Todas las luminarias están contectadas al switch, y además conectadas entre sí

Modificación remota del dimado de las luminarias individualmente o en grupos.
  • Controla, lee y almacena los parámetros de la instalación.
  • Controla y lee los parámetros de las luminarias.
  • Detectar inmediatamente problemas, consumos excesivos o fallos generales en la instalación.
  • Es necesario introducir elementos extra en el centro de mando si se quiere realizar control y lecturas remotas.
  • Es necesario Gateway/Puerta de enlace. Si la conexión del Gateway falla no se podrá controlar las luminarias.
  • Necesario estudio de cobertura

¿Qué elementos son necesarios para este control?:

  1. Equipo con tecnología 6LoWPAN por luminaria.

  2. Gateway 6LoWPAN cada 250 luminarias

  3. Conexión M2M/2G/3G/4G del controlador.

  4. Usuario web del sistema de control de la instalación

Topologia en estrella

Todas las luminarias están conectadas al switch

Modificación remota del dimado de las luminarias individualmente o en grupos.
  • Controla y lee los parámetros de las luminarias individuales.
  • Detectar inmediatamente problemas, consumos excesivos o fallos en luminarias individuales.
  • Independiente del estado de red eléctrica.
  • Geolocalización automática y amplio alcance de señal.
  • Conexión en estrella: posibles problemas de conexión y menor velocidad de transmisión.
  • Es necesario introducir elementos extra en el centro de mando si se quiere realizar control y lecturas remotas.
  • Es necesario Gateway/Puerta de enlace. Si la conexión del Gateway falla no se podrá controlar las luminarias.
  • Necesario estudio de cobertura.

¿Qué elementos son necesarios para este control?:

  1. Equipo con tecnología 6LoWPAN por luminaria.

  2. Gateway 6LoWPAN cada 250 luminarias

  3. Conexión M2M/2G/3G/4G del controlador.

  4. Usuario web del sistema de control de la instalación

Topologia punto a punto

Todas las luminarias están conectadas a la nube

Modificación remota del dimado de las luminarias individualmente o en grupos.
  • Controla y lee los parámetros de las luminarias individuales.
  • Detectar inmediatamente problemas, consumos excesivos o fallos en luminarias individuales.
  • Independiente del estado de red eléctrica.
  • Geolocalización automática y amplio alcance de señal.
  • No es necesario Gateway, cada luminaria dispone de conexion 4G/5G.
  • Es necesario introducir elementos extra en el centro de mando si se quiere realizar control y lecturas remotas.
  • Es necesario estación transmisora LTE en los alrededores.
  • Alto coste en comunicaciones, una SIM por luminaria.
  • Necesario estudio de cobertura.

¿Qué elementos son necesarios para este control?:

  1. Equipo con tecnología NARROWBAND Iot por luminaria + SIN 4G/5G por luminaria.

  2. Usuario web del sistema de control de la instalación.

Solución I:
Control grupal mediante telegestión de cuadro

Modificación remota del perfil de regulación de todas las luminarias de la misma línea eléctrica.
  • Controla, lee y almacena los parámetros globales de la instalación
  • Detectar inmediatamente problemas, consumos excesivos o fallos generales en la instalación.
  • No controla lumirarias individualmente.
  • No reporta lecturas ni errores de luminarias individuales.

¿Qué elementos son necesario para este control?:

  1. Equipo electrónico que permita la modificación vía red eléctrica.
  2. Controlador inalámbrico por cada centro de mando.
  3. Conexión M2M/2G/3G/4G del controlador.
  4. Usuario web del sistema de control de la instalación.

Solución Base:
Control mediante regulación horaria

Introducción de perfiles horarios donde se reduzca la potencia de las luminarias en aquellas horas con menor afluencia de tránsito.
  • No tiene ninguna función para controlar ni leer los parámetros de instalación.
  • No se generan avisos de fallos en la instalación.

¿Y si fuera necesario modificar el perfil por cambio de afluencia durante el año?:

Por ejemplo; una ciudad turística. en verano tiene una transito más elevado de afluencia y durante más horas nocturnas, por lo que sé necesita una iluminación del 100%.

  1. Equipo electrónico que permita la modificación vía red eléctrica.
  2. Se requiere conectar un programador del fabricante en el centro de mando.
  3. In situ, un operario debe introducir la modificación del perfil requerido
  4. El programador generará una secuencia de encendido / apagado que se traducirá en una modificación del perfil.
