Downlight FOCUS HIGH Cardan

Explora la innovación en iluminación con FOCUS-HIGH Cardan. Diseño elegante y funcionalidad avanzada para espacios modernos.

CONTACTA CON NOSOTROS

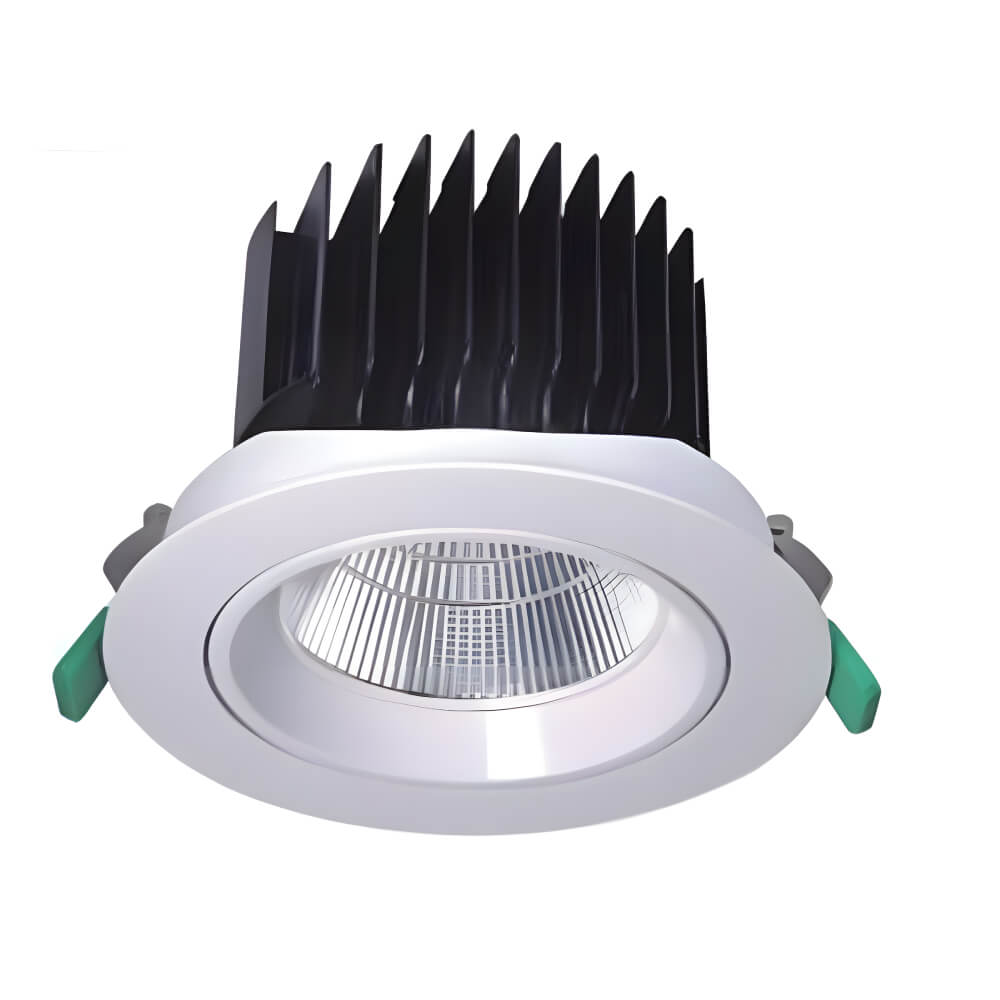

Downlight LED FOCUS-HIGH Cardan para Iluminación de Alta Eficiencia

El downlight LED FOCUS-HIGH Cardan cuenta con un reflector de aluminio facetado de alta eficiencia, ofreciendo una distribución de luz precisa. Su diseño rotable y basculante hasta 30º permite una adaptabilidad excepcional en cualquier espacio.

Diseñado para ofrecer una iluminación de calidad superior, el FOCUS-HIGH Cardan utiliza LEDs de alta eficiencia con una potencia máxima de 50W, dimensiones de ø185mm exterior y ø170mm de empotramiento, y un peso de 0.8 kg. Las opciones ópticas de 20º, 40º y 60º permiten personalizar la distribución de la luz según las necesidades del proyecto, haciendo de este downlight una solución ideal para cualquier entorno que requiera precisión y eficiencia lumínica con un estilo inigualable.

CARACTERÍSTICAS TÉCNICAS
FOCUS HIGH

Máxima eficiencia con Estilo

Aprovecha la máxima eficiencia lumínica con el downlight LED FOCUS-HIGH Cardan. Con una vida útil promedio de más de 60.000 horas y una eficacia del sistema de hasta 100 lm/W, este downlight no solo reduce el consumo energético sino que también agrega un toque de diseño con su acabado blanco y capacidad de ajuste.

Características del producto

FOCUS-HIGH Cardan

El downlight FOCUS-HIGH Cardan incorpora tecnologías avanzadas, temperatura con 2 versiones, te permite elegir entre 3000K y 4000K, difusor transparente, disipador y reflector de aluminio, garantizando un Índice de Protección IP20 y un Índice de Reproducción Cromática superior a 80. Soporta temperaturas de operación de -15ºC a +40ºC.

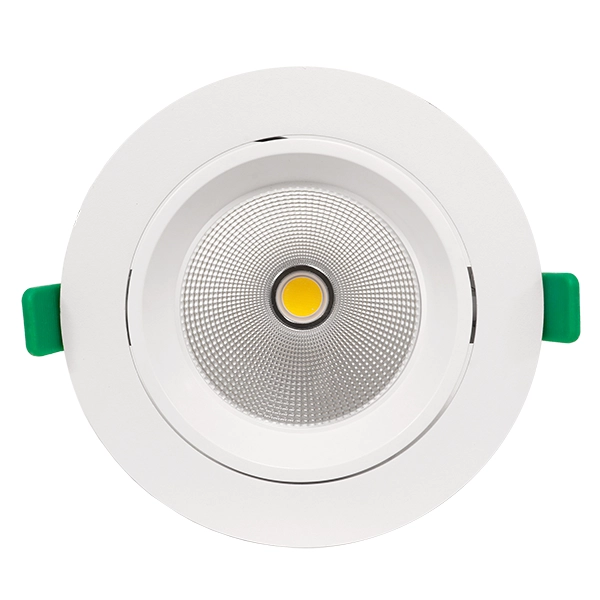

Alto brillo

Reflector de aluminio facetado de alto brillo.

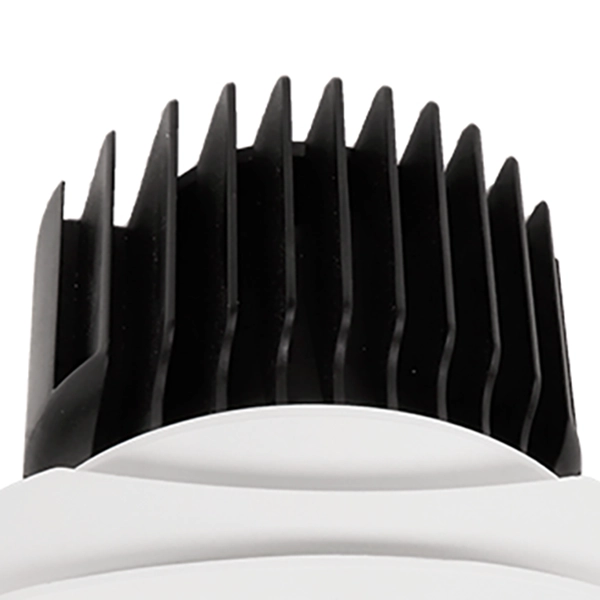

Disipación adecuada

Su cuerpo de inyección de aluminio con alas permite una disipación adecuada del calor generado, lo que alarga su vida útil.

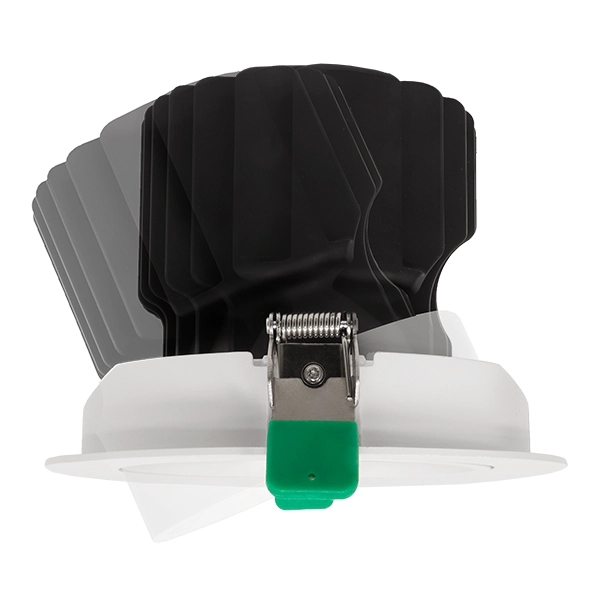

Cuerpo basculante

Su cuerpo basculante permite la orientación del haz de luz.

Especificaciones

Downlight LED con reflector de aluminio facetado de alta eficiencia que ofrece una distribución precisa de la luz. Con diseño atractivo, rotable y basculante hasta 30º.

Características lumínicas

DescripciónCaracterísticas
Tipo de LEDCOB
Temperatura de color del LED3000K / 4000K
CRI>80
Vida útil>60.000h
Eficacia del sistemaHasta 100 lm/W
Temperatura de operación-15ºC a +40º
Distribución de luzDirecta simétrica
UGR<19

Características elétricas

DescripciónCaracterísticas
Tensión de alimentación220-240 Vac
Frecuencia50-60Hz
Distorsión armónica<10%
Factor de potencia>0,9
Clase de aislamientoClase II
DriverExterno SELV

Características mécanicas

DescripciónCaracterísticas
CuerpoAluminio
ColorBlanco
AcabadoTexturizado
ÓpticaPC transparente
DisipadorAluminio
ReflectorAluminio faceteado acabado espectacular
Índice de protección IP20
InstalaciónEmpotrado

Regulación y control

Sistema
On - off
DALI
ReferenciasΦ Ext.(mm)Φ Emp.(mm)Alto (mm)Peso (kg)
31FOC-H-0418XX1851701370.8
31FOC-H-0508XX1851701370.8

Notas

  • Los dos últimos dígitos XX indican la temperatura de color del producto. (Ej: T40 = 4000K).
  • Tolerancia flujo lumínico: ± 10.

Esquema de dimensiones

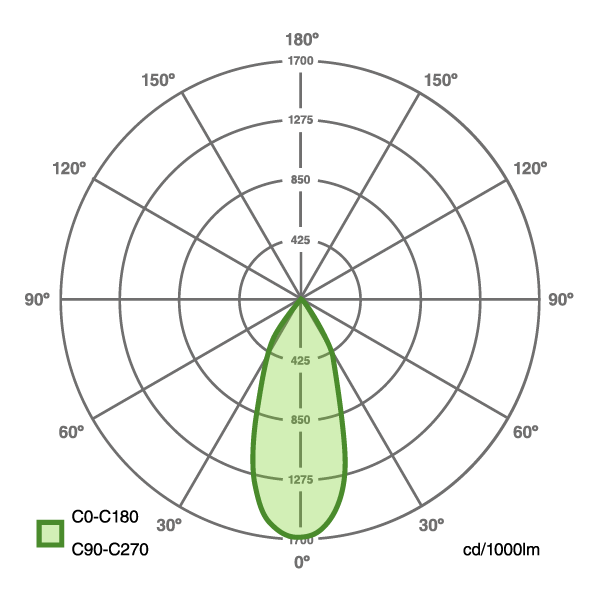

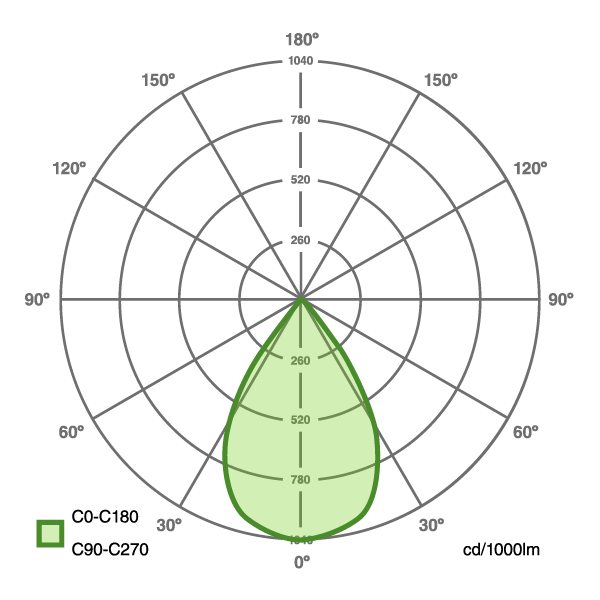

Distribución luminosa

Versiones

FOCUS-HIGH Cardan es un downlight LED de alto rendimiento que combina tecnología avanzada con un diseño elegante

El downlight LED FOCUS-HIGH Cardan, con una iluminación precisa y adaptable gracias a su diseño rotativo y basculante, permite dirigir la luz exactamente donde la necesitas, manteniendo un bajo deslumbramiento.

ReferenciaPotencia máxima (W)Temperatura de Color (K)Flujo luminoso (lm)
31FOC-H-0418304130003727
31FOC-H-0418404140004100
31FOC-H-0508305030004545
31FOC-H-0508405040005000

Descargas

Archivos fotométricos

Debes iniciar sesión o registrarte como usuario para descargar los archivos fotométricos.

INICIAR SESIÓN
REGISTRARME
