Bloque óptico MULTILED

El Bloque Óptico MULTILED ofrece una solución de iluminación de alta eficacia, resistente a impactos y con una hermeticidad superior, ideal para la sustitución de tecnología convencional en faroles tipo Villa y Fernandino.

Bloque óptico de elevada eficacia y alta resistencia

El BLOQUE ÓPTICO MULTILED ha sido diseñado a fin de conferir ahorros energéticos mediante una rápida sustitución de la tecnología convencional a LED en los faroles ornamentales clásicos.

Luminaria

Versatilidad y Robustez EN FAROLES TRADICIONALES

El retrofit BLOQUE ÓPTICO MULTILED combina diferentes rangos de potencias y fotometrías específicas para convertirse en una solución eficaz y versátil en la integración en faroles ornamentales.

El grupo óptico está protegido mediante una lente directa de policarbonato multilente dotando de alta resistencia y durabilidad.

El BLOQUE ÓPTICO MULTILED se suministra de forma estándar en una placa universal para adaptación en diferentes modelos de Villas. También es viable su adaptación en faroles Fernandino, Románico y modelos urbanos mediante diseños a medida.

Características del producto

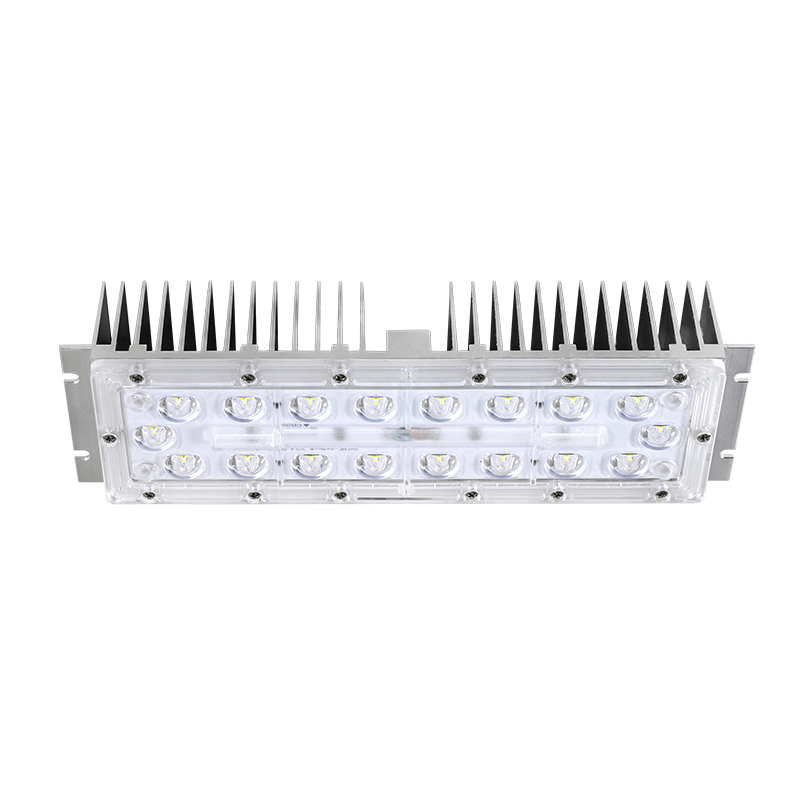

BLOQUE ÓPTICO MULTILED

El retrofit BLOQUE ÓPTICO MULTILED, extruido en aluminio tipo EN AW 6063 según norma UN 755-9 se distribuye en 3 modelos de potencia máxima:

BLOQUE OPTICO 36: Potencia máxima de 40W
BLOQUE OPTICO 54: Potencia máxima de 60W
BLOQUE OPTICO 72: Potencia máxima de 80W

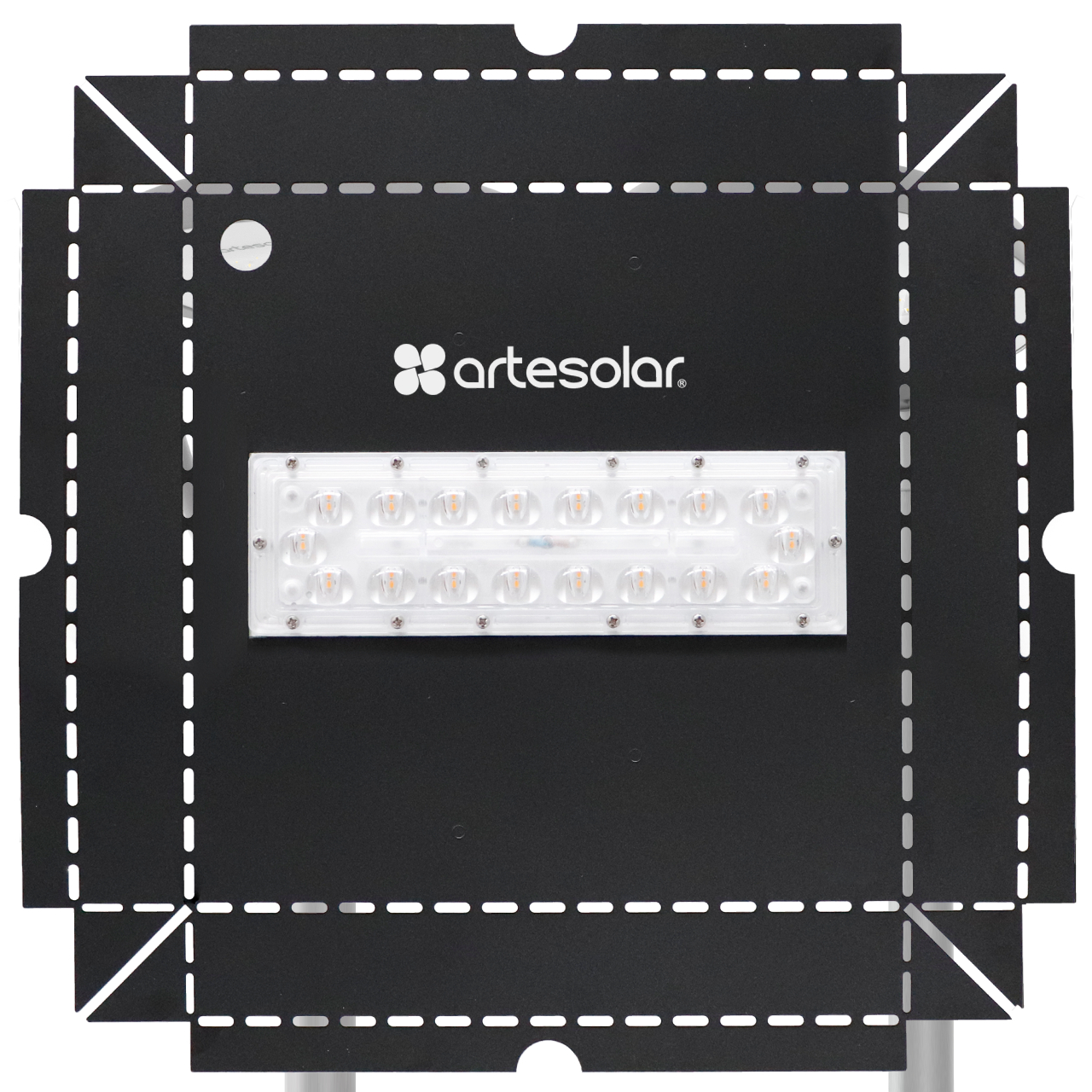

El BLOQUE ÓPTICO MULTILED se suministra de forma estándar en la placa UNIVERSAL la cual permite la adaptación en la mayoría de faroles tipo VILLA existentes en los municipios.

Los componentes eléctricos y electrónicos cuentan con un nivel de protección mínima IP66 y las conexiones se realizan mediante conectores aéreos estancos.

El grupo óptico es protegido mediante un cierre directo de la lente continua de policarbonato con tratamiento UV, con un índice de protección ante impactos IK10, asegurando el mantenimiento y durabilidad de los LEDs.

Se ha obtenido la homologación de PC AMBAR por el Astrofísico de Canarias para la instalación en Zonas de Cielo protegido al introducirse en faroles VILLA.

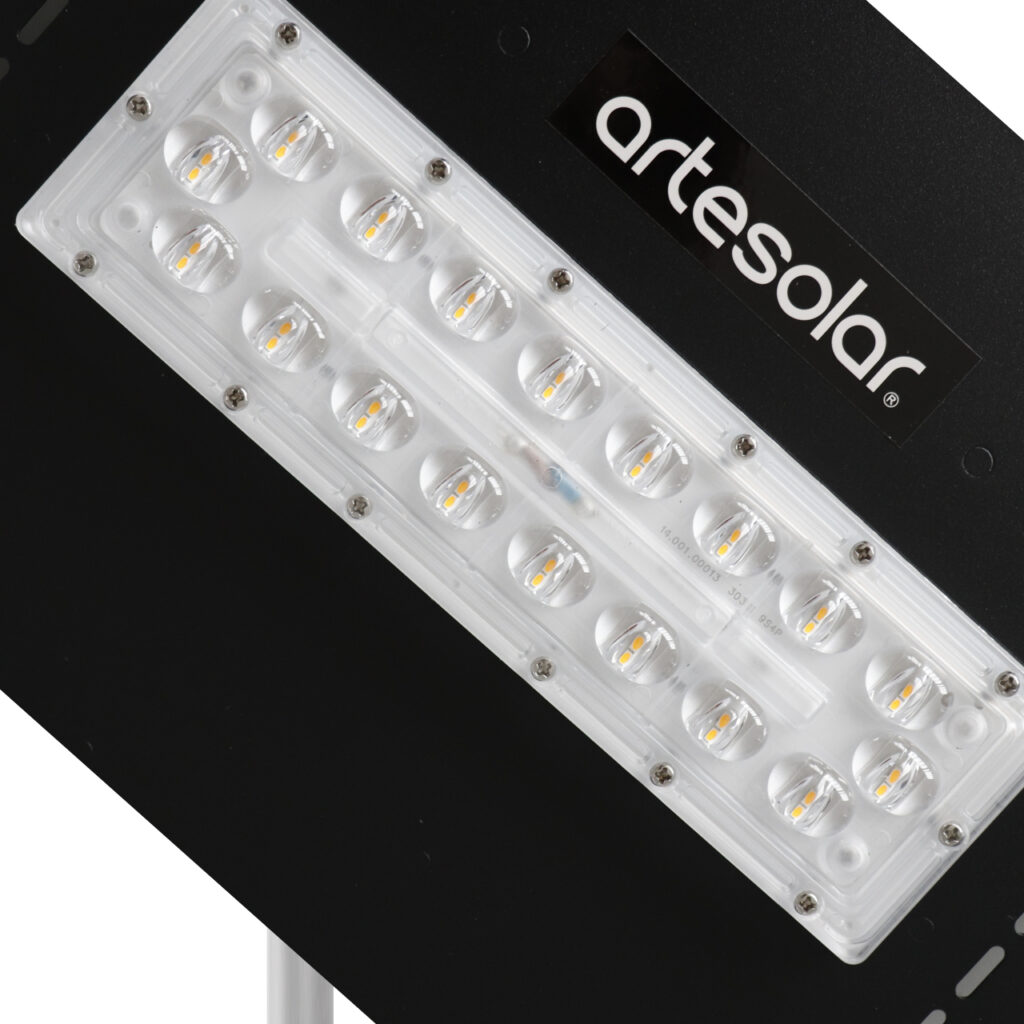

Alta eficacia

Bloque óptico LED de elevada eficacia, más de 165lm/W en 4000K IRC70.

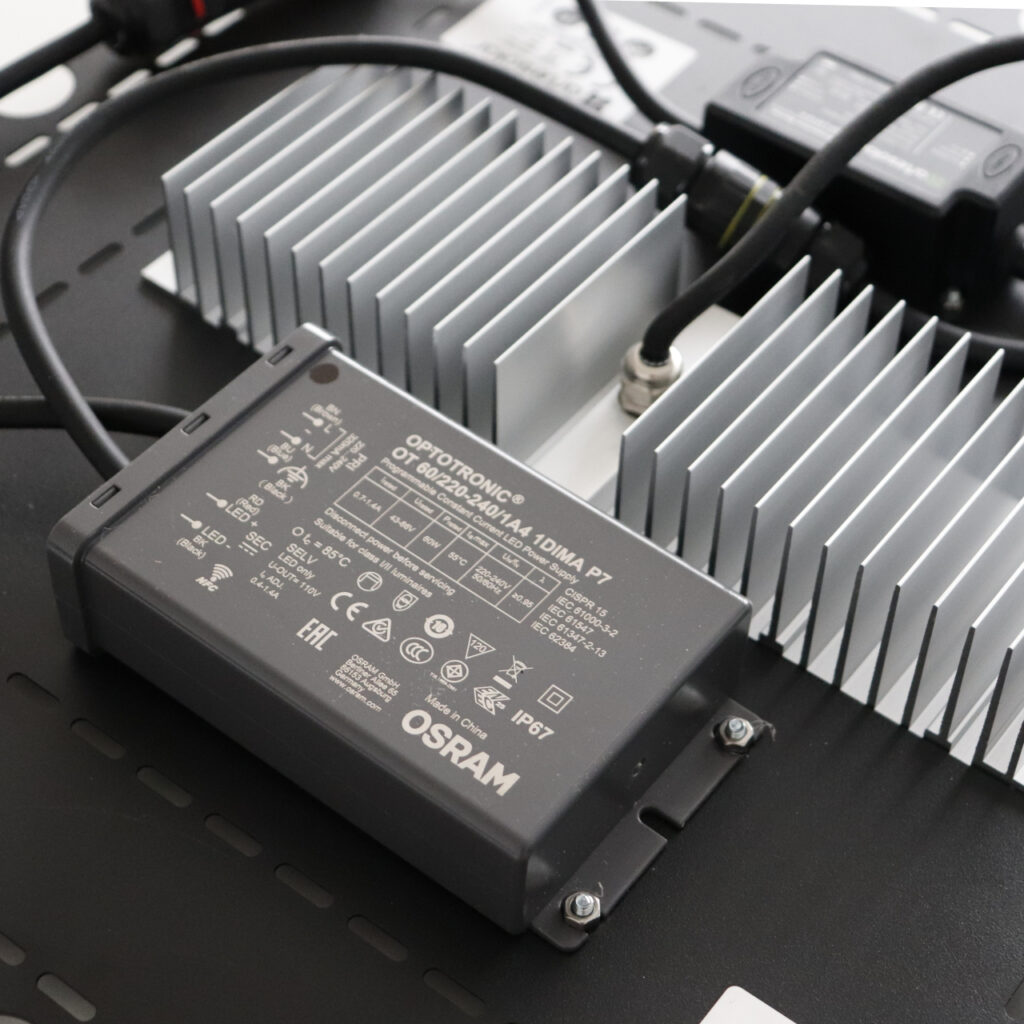

Elevada hermeticidad

Elevada hermeticidad en el grupo óptico. La conexión entre el driver y el grupo óptico se realiza mediante conector aéreo IP68.

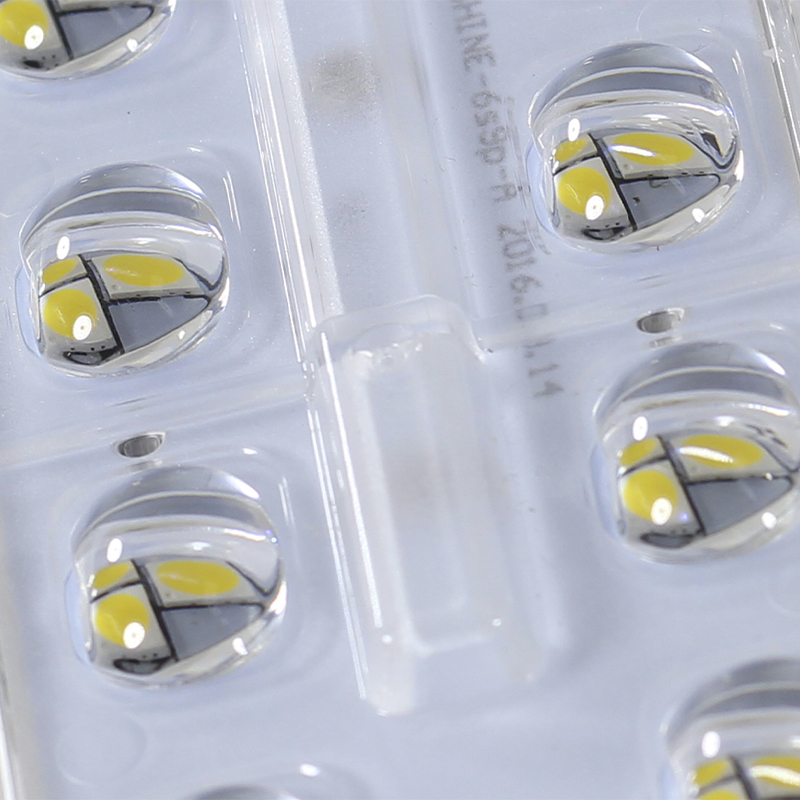

Durabilidad y mantenimiento de LEDs y lentes

Lente continua de policarbonato con índice de protección IK10 que asegura el mantenimiento y durabilidad de los LEDs.

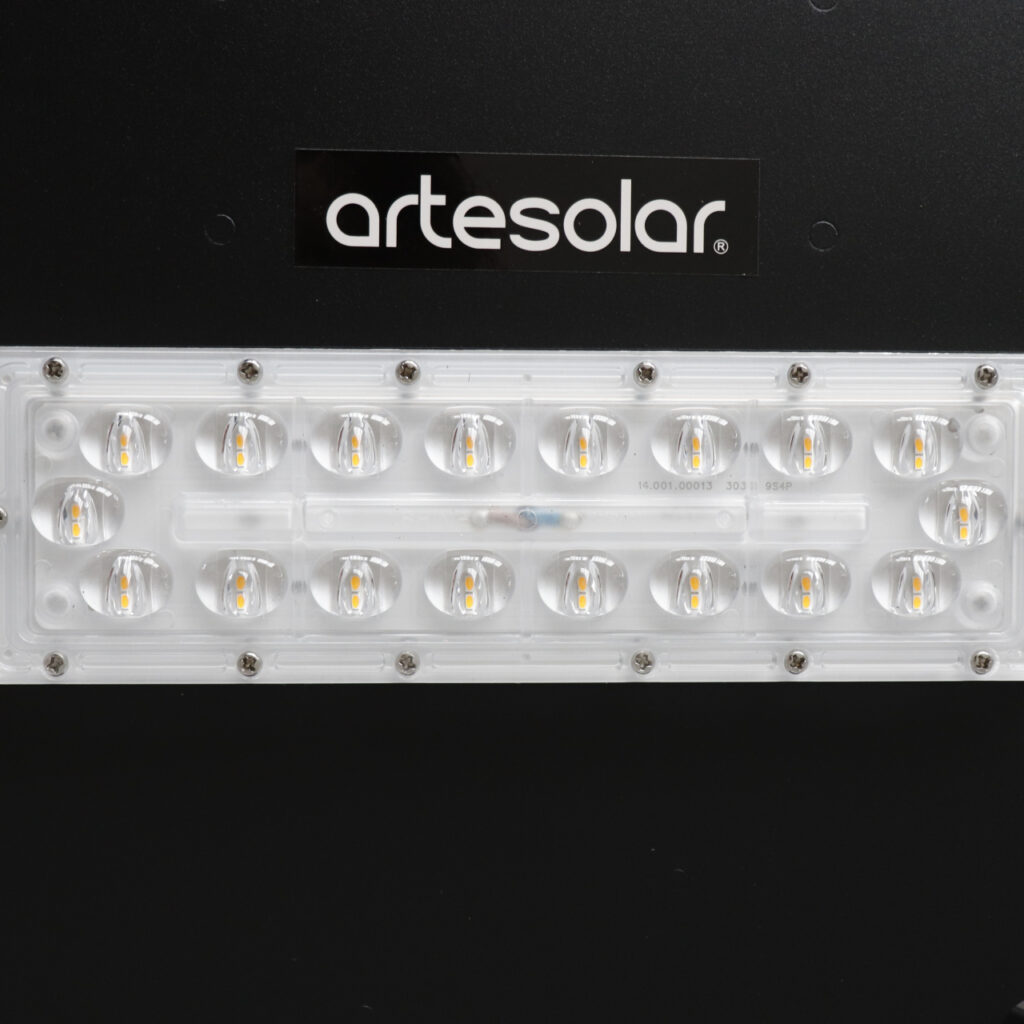

Ópticas específicas urbanas

Ópticas asimétricas y simétricas diseñadas para adaptarse a cualquier tipo de calle.

PC Ámbar

El grupo óptico del farol VILLA LED cuenta con los certificados acreditados emitidos por el IAC para iluminación en zonas de cielo protegido.

Elevada vida útil del LED

Elevada vida útil del LED, L96 B10 >100.000h con baja depreciación del flujo lumínico.

Diseño reducido

Rango de potencias de hasta 60W en un único diseño reducido de bloque LED.

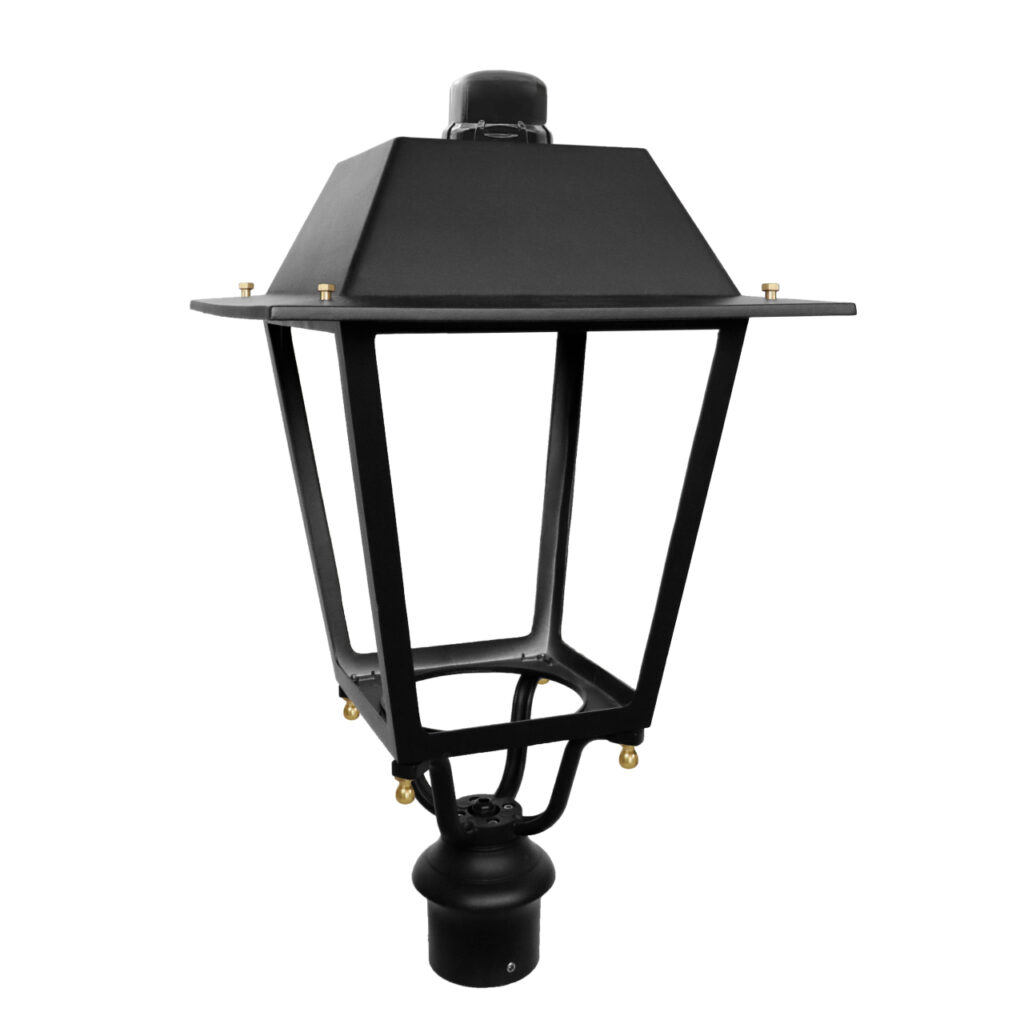

Distintas opciones de regulación

Diferentes posibilidades de regulación y control para adaptarnos a las diferentes condiciones del proyecto.

Características mecánicas

Descripción	Características
Cuerpo	Extrusión aluminio tipo EN AW 6063 según norma EN 755-9
Fijación	Estructura VILLA, FERNANDINA, AMBIENTAL
Acabado	Gris
Difusor	Aluminio
Disipador	Inyección aluminio
Índice de protección IP	66 - 68
Índice de protección IK	10

Características eléctricas

Descripción	Características
Configuraciones de control	O1: Osram OPTOTRONIC - 1DIM NFC IP67 TE: Tridonic LCO Excite NFC SP: Sosen SS-XXPA
Configuración para telegestión Zhaga Book 18	TZ: Tridonic LCO Premium NFC+ Conector Zhaga y tapa OZ: Osram OPTOTRONIC DEXAL + Conector Zhaga y tapa
Configuración para telegestión Nema Ansi C136.4	TC: Tridonic LCO Premium NFC+Conector Nema y tapa cortocircuito OC: Osram OPTOTRONIC DEXAL+Conector Nema y tapa cortocircuito
Funcionalidades del control	O1: Regulación de hasta 6 escalones. TE: Regulación de hasta 8 escalones. Regulación en cabecera o a través de la línea de alimentación. DALI-2. NFC SP: DALI-2 y regulación de hasta 8 escalones.
Alimentación	200-240Vac 50/60Hz
Factor de potencia	>0.95
Protección contra sobretensiones	10kV
Clase de aislamiento	Clase I/Clase II

Caractéricticas ópticas

Descripción	Características
Módulo LED	Único intercambiable
Lente	Lente continua de policarbonato
FHS	<1%
L96 B10 a 25ºC	>100.000h
Temperatura de operación	-30°C a +50°C
IRC	>70 Opcional >80

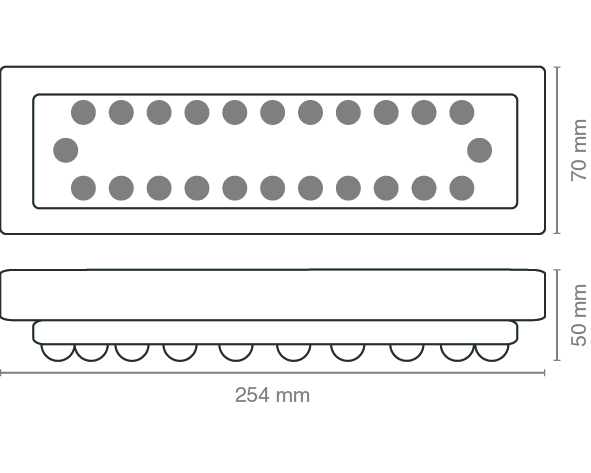

Dimensiones

Referencia	Largo (mm)	Ancho (mm)	Alto (mm)
51BMU	254	70	50

Clic en la imagen para ampliar

Distribución luminosa

Vial ancho

Óptica T3M

Vial ancho

Vista vertical

Óptica T4M

Vial ancho

Vista vertical

Vial estrecho

Óptica T2S

Vial estrecho

Vista vertical

Plaza

Óptica VSM

Plazas

Vista vertical

Vial intermedio

Óptica T2M

Vial intermedio

Vista vertical

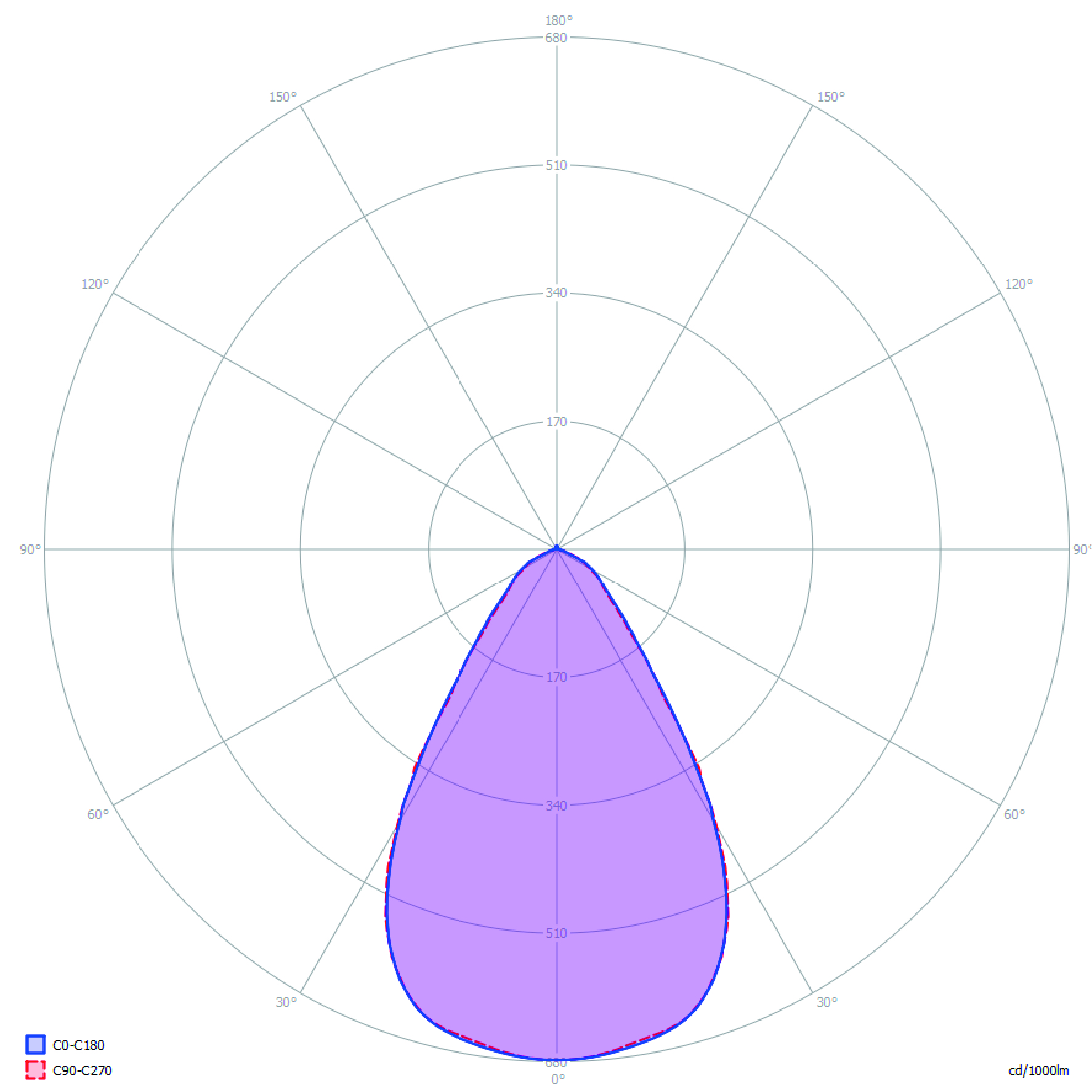

Zona concentrada

Óptica 90º

Zona concentrada

artesolar-ies-archivos-fotometricos_BLOQUE-90o

Vista vertical

Versiones

Ref. estándar de venta	Potencia máxima (W)	Temperatura de color (K)	Flujo luminoso (lm)	Eficiencia (lm/W)
51BMU18-020PCA	20	PC ÁMBAR	1660	83,0
51BMU36-020T27	20	2700 IRC 80	3130	156,5
51BMU36-020T30	20	3000	3340	167,0
51BMU36-020T40	20	4000	3340	167,0
51BMU18-030PCA	30	PC ÁMBAR	2520	84,0
51BMU36-030T27	30	2700 IRC 80	4420	147,3
51BMU36-030T30	30	3000	4790	159,7
51BMU36-030T40	30	4000	4910	163,7
51BMU18-040PCA	40	PC ÁMBAR	3310	82,8
51BMU36-040T27	40	2700 IRC 80	5710	142,8
51BMU36-040T30	40	3000	6240	156,0
51BMU36-040T40	40	4000	6480	162,0
51BMU36-050PCA	50	PC ÁMBAR	4050	81,0
51BMU36-050PCA	50	2700 IRC 80	7000	140,0
51BMU54-050T30	50	3000	7680	153,6
51BMU54-050T40	50	4000	8050	161,0
51BMU36-050PCA	60	PC ÁMBAR	4680	78,0
51BMU54-060T27	60	2700 IRC 80	8290	138,2
51BMU54-060T30	60	3000	9120	152,0
51BMU54-060T40	60	4000	9620	160,3

Descargas

Archivo fotométrico

Debes iniciar sesión o registrarte como usuario para descargar los archivos fotométricos.

Certificados de BLOQUE ÓPTICO MULTILED

Marcado CE.
Grado de resistencia a impactos IK – EN 62262/ IEC TR 62696.
Ensayo de material basado en EN 14242 para determinación de aleación según UNE EN 1706.
Ensayo de temperatura, TM21 y Extrapolación del mantenimiento del flujo según TM21.
Clasificación PC AMBAR cumpliendo con las actuales condiciones técnicas de alumbrado del IAC según la Oficina Técnica para Protección de la Calidad del Cielo (OTPC) del Instituto Astrofísico de Canarias.

Certificados ENEC

Certificado ENEC – EN 60598

Directiva de bajo voltaje (LVD) 2014/35/EU – Clase I y Clase II

EN 60598-1:2015 + AC:2015 + AC:2016 + A1:2018
EN 60598-2-3:2003 + AC:2005 + A1:2011
EN 62031:2008 + A1:2013 + A2:2015
EN EN 62493:2015 62471:2008

Directiva de compatibilidad electromagnética (EMC) 2014/30/EU – Clase I y Clase II

EN 55015:2013
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 61547:2009

Ensayos de datos fotométricos y cromáticos

UNE EN 13032-4:2016+A1:2020
EN 13032-2:2015+A1:2019
CIE S 025-SP1/E:2019
CIE 63:1984
CIE 15:2004
