LÓGICA

La luminaria LÓGICA es el resultado de la experiencia en instalaciones de alumbrado vial en autovías y autopistas para cumplir los requerimientos lumínicos para clases de vías tipo A, B y C. Su diseño facilita la instalación y mantenimiento in situ sin necesidad de desacople.
CONTACTA CON NOSOTROS
CARACTERÍSTICAS TÉCNICAS
lógica

Ventajas en viales y autovías

LÓGICA es la solución LED en iluminación vial de alta eficiencia lumínica, prolongada vida útil gracias a sus componentes de alta calidad y fácil mantenimiento.

La apertura se realiza de forma sencilla mediante cierre manual en la parte posterior, permitiendo el giro completo de la parte superior que incluye el grupo óptico y la bandeja porta equipos. En la posición de 45º, el sistema de bisagra permite desacoplar la carcasa principal sin necesidad de desmontar la luminaria del báculo o columna.

Sus componentes internos siguen los estándares Zhaga Book 15 y Zhaga Book 19, asegurado reemplazos futuros y siguiendo los criterios de la economía circular.

La luminaria dispone de distintas soluciones de control: regulación autónoma, sensorización, gestión desde cabecera, dinamismo de la temperatura de color del módulo y gestión punto a punto mediante sistemas homologados ZD4i.

LOGICA cuenta con temperaturas de color espectros de luz libres de aporte azul para protección del cielo nocturno y ecosistema.

El grupo óptico sigue el estándar Zhaga Book 15, posibilitando la adicción de multitud de ópticas de tamaño 50×50 mm 2×2 entre las que destacan los fotométricos exclusivos para paso de cebra y las fotometrías de control de luz trasera intrusa.

La PCB incorpora una sonda NTC para medida de la Tc de los LEDs y reducción de la corriente emitida a los LEDs en caso de sobrecalentamiento.

Valores del diseño

  • Iluminación duradera y gran mantenimiento del flujo luminoso
  • Economía circular: componentes estándares reutilizables y reparables
  • Rápido y fácil mantenimiento
  • Sistemas de comunicación abiertos y homologación ZD4i
  • Eficiencia energética
  • Seguridad vial: uniformidad y claridad visual
  • Protección del cielo nocturno y preservación del ecosistema
  • Dinamismo y adaptación de la tonalidad de la luz nocturna
  • Solución para vías de clasificación A, B y C
  • Control del haz de luz: fotometrías adaptadas, reducción luz intrusa, optimización del consumo y aumento del confort visual

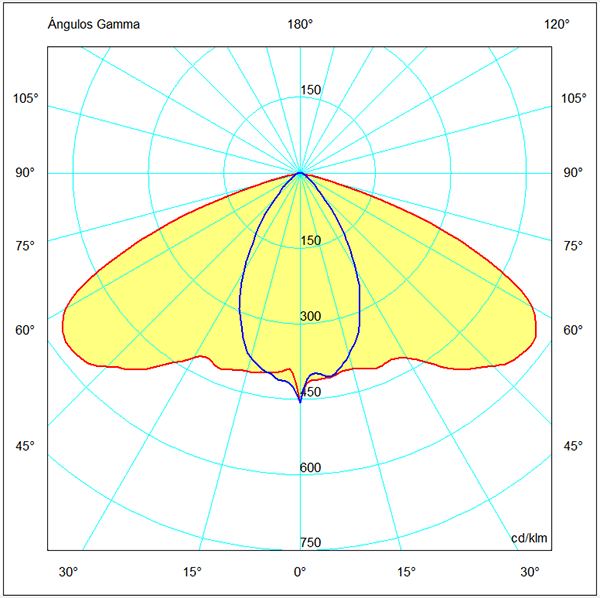

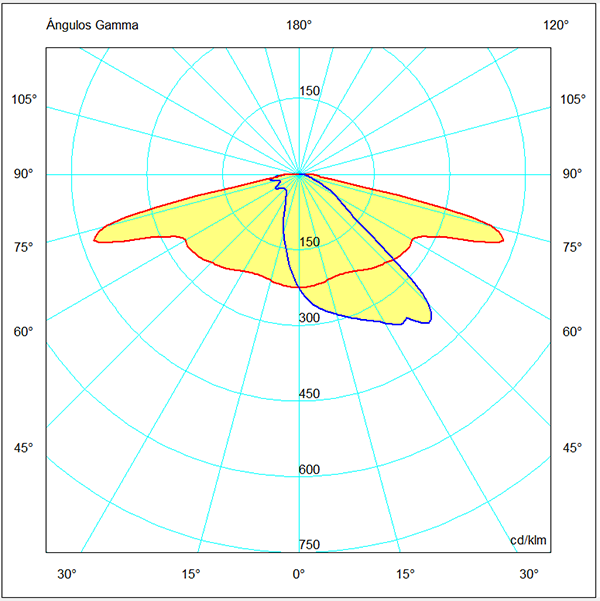

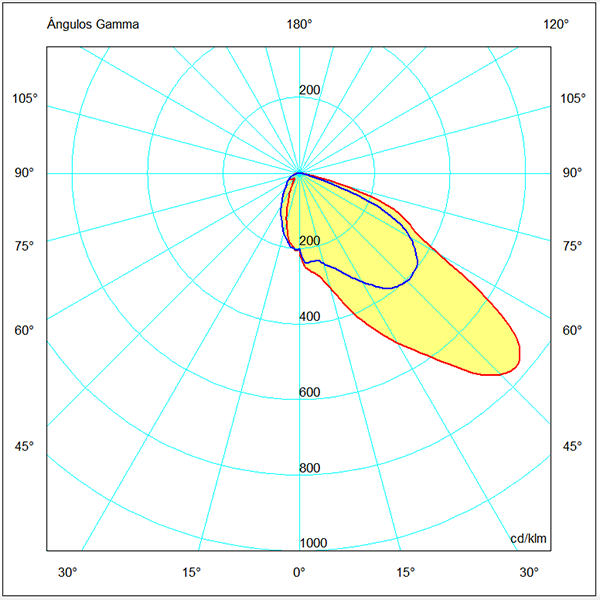

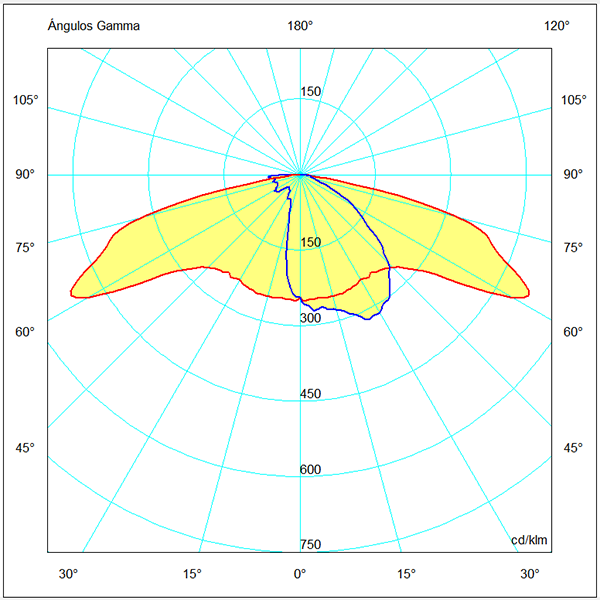

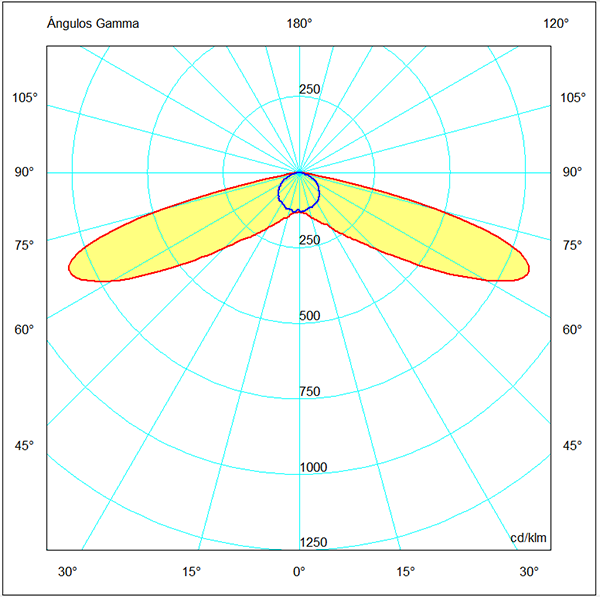

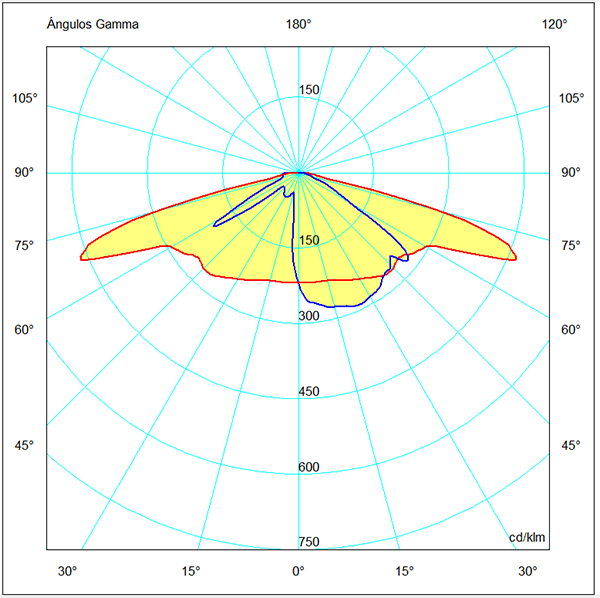

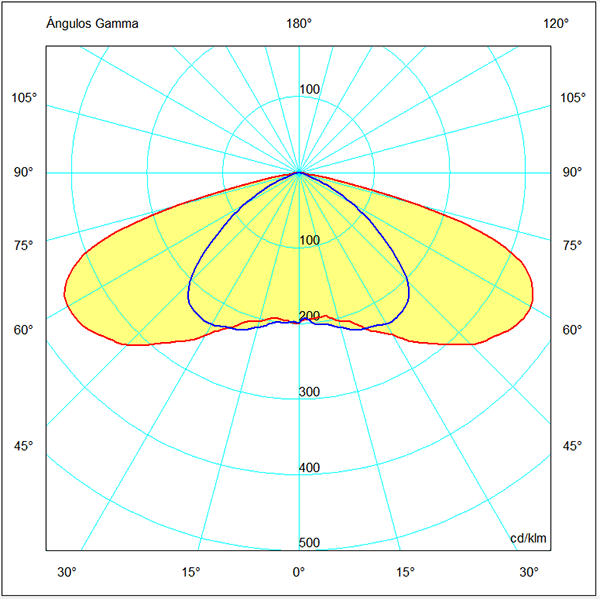

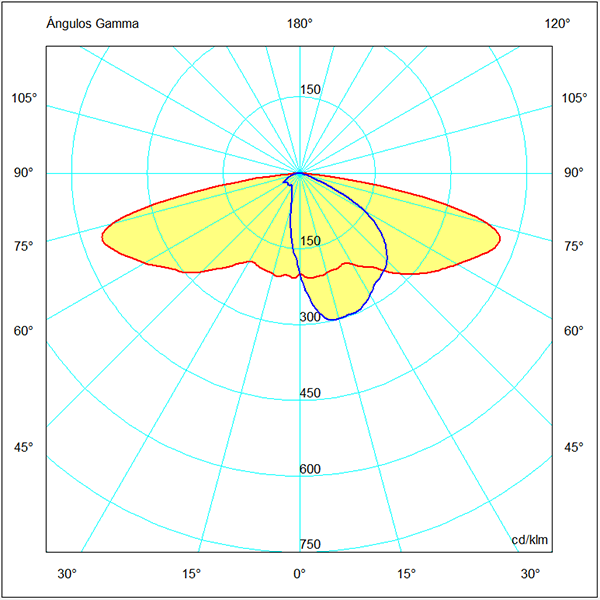

Aplicaciones Fotométricas

A-T

DWC

ME

ME-W2

T2

T2-C

DWC

ME

SCL

ME-W2

T1

T2

T2-C

T3

T4

XW

A-T

DWC

ME

SCL

T2

T2-C

CAT

CAT-B

ME-W2

SCL

XW

CAT

CAT-B

SCL

T1

VSM

PX

CAT

CAT-B

VSM

Características del producto

Elevada eficacia del sistema en un rango de potencias hasta 300W, distribuidos en 3 tamaños.

LÓGICA MG_5034-edit-def

Fácil apertura sin herramientas. La apertura del bloque óptico es independiente del compartimento de auxiliares haciendo fácil el reemplazo tanto del driver como del grupo LED. Desconexión directa en apertura. Desacople de la carcasa superior de la inferior para reemplazo in situ.

Cierre de vidrio Lógica

El cierre de vidrio plano templado garantiza la estanqueidad del grupo óptico y protege las lentes. Además, la luminaria posee un marco de inyección de aluminio que sujeta y protege el cierre de vidrio.

Zonas-de-cielo-protegido-1

Cuenta con los certificados acreditados emitidos por el IAC para iluminación en zonas de cielo protegido en PC Ámbar y 2700K super cálido.

Hermeticidad de Lógica

Elevada estanqueidad IP66, dispone de válvula de aireación que evita la condensación.

LOGICA Nivel de burbuja

Nivel de burbuja para garantizar una correcta instalación y lograr una uniformidad óptima.

Telegestión LOGICA

Preparada para incluir sockets estándar Zhaga Book 18 para la adición de la luminaria en un control por telegestión.

Ópticas universales Lógica

Distintas ópticas universales 2x2 que cumplen con el estándar Zhaga Book 15 y optimizan el haz de luz en cada rango de potencia según el uso indicado para cada una de ellas.

CaractrísticasDetalles
ModeloLOGICA 1: Potencia máxima de 80W
LOGICA 2: Potencia máxima de 150W
LOGICA 3: Potencia máxima de 300W
CuerpoInyección de aluminio EN AC-44300 según UNE EN 1706 (Cu>0,1 %)
AperturaManual sin herramientas
Desconexión directa en apertura
Índices de protección IPIP66
Índices de protección IKIK08
IK10
Temperatura de operación-45°C a +55°C
Mantenimiento de flujoL98 B10 100.000h a 25ºC
Parámetros eléctricos200-240 Vac 50/60Hz Fp>0,95 (Plena carga)
Funcionalidades del controlBásica: 1-10V y regulación de hasta 6 escalones.
Estandar: DALI-2. NFC.
Regulación de hasta 8 escalones.
Regulación en cabecera o a través de la línea de alimentación
Premium: D4i. DALI-2. NFC.
Regulación de hasta 8 escalones.
Regulación en cabecera o a través de la línea de alimentación.
Preinstalación socket Zhaga Book 18.

Descargas

Archivo fotométrico

Debes iniciar sesión o registrarte como usuario para descargar los archivos fotométricos.

INICIAR SESIÓN
REGISTRARME

certificados

Zhaga-D4i
LVD + enac
iac
Certificacdo ENEC PLUS
Certificado ENEC
EMC + enac
CE

Productos relacionados

DUNNA GE 2

DUNNA LIRA GE 2

DUNNA CEN GE 2

Luminaria de exterior artesolar. dunna arpa

DUNNA ARPA

Proyectos relacionados

Estación de servicio Carburantes Yethi 2
Estación de servicio Carburantes Yethi

Estación de servicio Carburantes Yethi

Optimización de Iluminación en Estaciones de Servicio Carburantes Yethi Detalles del Proyecto de Iluminación Artesolar instaló entre doce y veinte proyectores

Conócelo »
estaciones-servicio-repsol-2
Estaciones de Servicio Repsol

Estaciones de Servicio Repsol

Mejora de Iluminación en Estaciones de Servicio Repsol con LED Detalles del Proyecto de Iluminación Repsol ha confiado en Artesolar para

Conócelo »
Imagen del personal de Artesolar realizando un proyecto

Artesolar

Comienza tu proyecto

Para Artesolar, la luz de la calle es más que un simple destello nocturno; es un testimonio de tecnología y dedicación profesional. En cada oficina iluminada, no solo hay luz, sino también una mejora palpable en el bienestar y la salud de las personas.

Tú aportas tus ideas; nosotros los medios, la tecnología y la experiencia. Desde el concepto hasta la implementación, desde la planificación hasta la ejecución, aseguramos que tu visión se convierta en soluciones tangibles. La tecnología se pone al servicio del bienestar y la innovación se entrelaza con la sostenibilidad.

Hace años que Artesolar nació con la misión de unir esfuerzos. Estamos aquí para ayudarte a convertir tus ideas en realidades buscando mejorar el bienestar de las personas, fomentar el ahorro energético y contribuir a un planeta más saludable.

CONTÁCTANOS

Solución II:
Telegestión de punto a punto

La solución más avanzada, que habilita el control, la gestión y el almacenamiento de información a nivel de luminaria individual. Permite el dimado telemático tanto de forma unitaria como grupal, y la lectura detallada de parámetros eléctricos de cada punto de luz, además detectar de forma inmediata problemas, consumos excesivos o fallos en luminarias específicas.
POWER LINE SUPPLY (PCL)

Hardware en la luminaria

Comunmente, nodos internos de diseño propietario. No existe elementos de tecnologia PLC estandares.

Comunicación con luminarias

Mediante red eléctrica 230Vac 50/60Hz.
Código de comunicación introducido en onda sinusoidal.

Modificación remota del dimado de las luminarias individualmente o en grupos.
  • Controla, lee y almacena los parámetros de la instalación.
  • Controla y lee los parámetros de las luminarias.
  • Detectar inmediatamente problemas, consumos excesivos o fallos generales en la instalación.
  • Depende del estado del cableado de la red eléctrica para enviar la información. Posibilidad de fallos en la comunicación por estado del cableado.
  • En caso de fallo total de la red eléctrica, los equipos no avisarían del fallo al no tener alimentación.

¿Qué elementos son necesario para este control?:

  1. Equipo con tecnología PLC que permita la modificación vía red eléctrica.
  2. Controlador PLC inalámbrico por cada centro de mando.
  3. Conexión M2M/2G/3G/4G del controlador.
  4. Usuario web del sistema de control de la instalación.
RADIOFRECUENCIA

Hardware en la luminaria

Se ha extendido el estandar Zhaga Book 18 + Driver D4i para elementos de telegestión en luminarias. Permite modificar el sistema de telegestión sin abrir la luminaria ni modificar elementos internos.

Comunicación con luminarias

Mediante Radiofrecuencia.
Cada tecnología usa una estructura distinta de conexión, aunque todas sean radiofrecuencia.

Modelos de Radiofrecuenia

RADIOFRECUENCIA 6LOWPAN

Topologia en malla

Todas las luminarias están contectadas al switch, y además conectadas entre sí

Modificación remota del dimado de las luminarias individualmente o en grupos.
  • Controla, lee y almacena los parámetros de la instalación.
  • Controla y lee los parámetros de las luminarias.
  • Detectar inmediatamente problemas, consumos excesivos o fallos generales en la instalación.
  • Es necesario introducir elementos extra en el centro de mando si se quiere realizar control y lecturas remotas.
  • Es necesario Gateway/Puerta de enlace. Si la conexión del Gateway falla no se podrá controlar las luminarias.
  • Necesario estudio de cobertura

¿Qué elementos son necesarios para este control?:

  1. Equipo con tecnología 6LoWPAN por luminaria.

  2. Gateway 6LoWPAN cada 250 luminarias

  3. Conexión M2M/2G/3G/4G del controlador.

  4. Usuario web del sistema de control de la instalación

Topologia en estrella

Todas las luminarias están conectadas al switch

Modificación remota del dimado de las luminarias individualmente o en grupos.
  • Controla y lee los parámetros de las luminarias individuales.
  • Detectar inmediatamente problemas, consumos excesivos o fallos en luminarias individuales.
  • Independiente del estado de red eléctrica.
  • Geolocalización automática y amplio alcance de señal.
  • Conexión en estrella: posibles problemas de conexión y menor velocidad de transmisión.
  • Es necesario introducir elementos extra en el centro de mando si se quiere realizar control y lecturas remotas.
  • Es necesario Gateway/Puerta de enlace. Si la conexión del Gateway falla no se podrá controlar las luminarias.
  • Necesario estudio de cobertura.

¿Qué elementos son necesarios para este control?:

  1. Equipo con tecnología 6LoWPAN por luminaria.

  2. Gateway 6LoWPAN cada 250 luminarias

  3. Conexión M2M/2G/3G/4G del controlador.

  4. Usuario web del sistema de control de la instalación

Topologia punto a punto

Todas las luminarias están conectadas a la nube

Modificación remota del dimado de las luminarias individualmente o en grupos.
  • Controla y lee los parámetros de las luminarias individuales.
  • Detectar inmediatamente problemas, consumos excesivos o fallos en luminarias individuales.
  • Independiente del estado de red eléctrica.
  • Geolocalización automática y amplio alcance de señal.
  • No es necesario Gateway, cada luminaria dispone de conexion 4G/5G.
  • Es necesario introducir elementos extra en el centro de mando si se quiere realizar control y lecturas remotas.
  • Es necesario estación transmisora LTE en los alrededores.
  • Alto coste en comunicaciones, una SIM por luminaria.
  • Necesario estudio de cobertura.

¿Qué elementos son necesarios para este control?:

  1. Equipo con tecnología NARROWBAND Iot por luminaria + SIN 4G/5G por luminaria.

  2. Usuario web del sistema de control de la instalación.

Solución I:
Control grupal mediante telegestión de cuadro

Modificación remota del perfil de regulación de todas las luminarias de la misma línea eléctrica.
  • Controla, lee y almacena los parámetros globales de la instalación
  • Detectar inmediatamente problemas, consumos excesivos o fallos generales en la instalación.
  • No controla lumirarias individualmente.
  • No reporta lecturas ni errores de luminarias individuales.

¿Qué elementos son necesario para este control?:

  1. Equipo electrónico que permita la modificación vía red eléctrica.
  2. Controlador inalámbrico por cada centro de mando.
  3. Conexión M2M/2G/3G/4G del controlador.
  4. Usuario web del sistema de control de la instalación.

Solución Base:
Control mediante regulación horaria

Introducción de perfiles horarios donde se reduzca la potencia de las luminarias en aquellas horas con menor afluencia de tránsito.
  • No tiene ninguna función para controlar ni leer los parámetros de instalación.
  • No se generan avisos de fallos en la instalación.

¿Y si fuera necesario modificar el perfil por cambio de afluencia durante el año?:

Por ejemplo; una ciudad turística. en verano tiene una transito más elevado de afluencia y durante más horas nocturnas, por lo que sé necesita una iluminación del 100%.

  1. Equipo electrónico que permita la modificación vía red eléctrica.
  2. Se requiere conectar un programador del fabricante en el centro de mando.
  3. In situ, un operario debe introducir la modificación del perfil requerido
  4. El programador generará una secuencia de encendido / apagado que se traducirá en una modificación del perfil.
