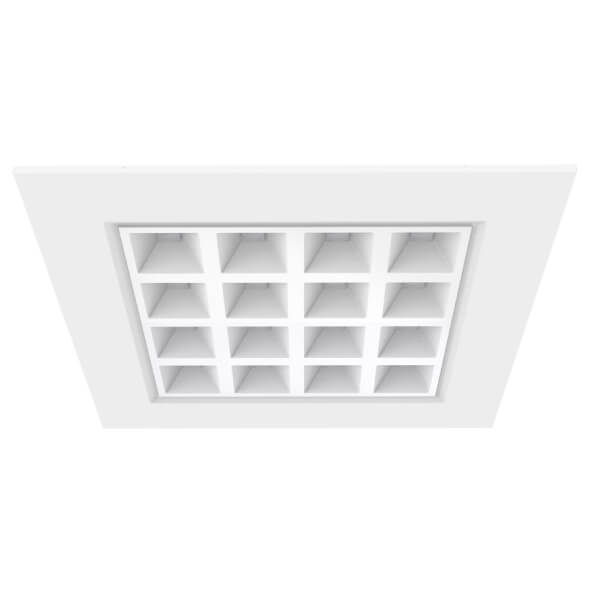

Luminaria WELL

Descubre WELL LED, la solución en iluminación con diseño modular único. Personaliza con estilo y eficiencia de 107lm/W. Ideal para ambientes modernos.

CONTÁCTANOS

Innovación en Iluminación WELL

La luminaria WELL LED destaca por su configuración modular innovadora que permite una personalización completa de los espacios. Este sistema único combina un diseño elegante con un rendimiento óptimo, ofreciendo hasta 107lm/W de eficacia. Su nuevo componente óptico integra una estructura de microlentes con reflectores de celosía de PC, garantizando un control total del haz de luz y minimizando el deslumbramiento. Las fuentes de luz están dispuestas inteligentemente para maximizar la eficiencia lumínica. Disponible en varias modalidades de instalación: empotrada, suspendida y montada en superficie.

VERSIONES Y CARACTERÍSTICAS

Donde el Diseño Encuentra la Funcionalidad

Transforma tus espacios con WELL, la luminaria LED que va más allá de la iluminación tradicional.

Su configuración modular no solo promete una estética elegante, sino que también se compromete con la eficiencia, ofreciendo un rendimiento lumínico de hasta 107lm/W.

Cada elemento de WELL ha sido diseñado pensando en la optimización, desde su estructura de microlentes hasta su inteligente disposición de fuentes de luz, asegurando que cada rincón de tu espacio esté brillantemente iluminado con un control de deslumbramiento sin precedentes.

Características de WELL

WELL

WELL

La luminaria WELL cuenta con una eficacia de sistema de hasta 107lm/W, alimentación de 220-240Vac, frecuencia de 50/60Hz, y factor de potencia de ≥0,90. El driver es externo y la clase de aislamiento es Clase II. La óptica es transparente con un disipador de SPCC y PC. Posee un índice de protección IP40 y un acabado blanco. Opera en temperaturas de -20ºC a +40ºC. Disponible en potencias de 36W con diferentes dimensiones

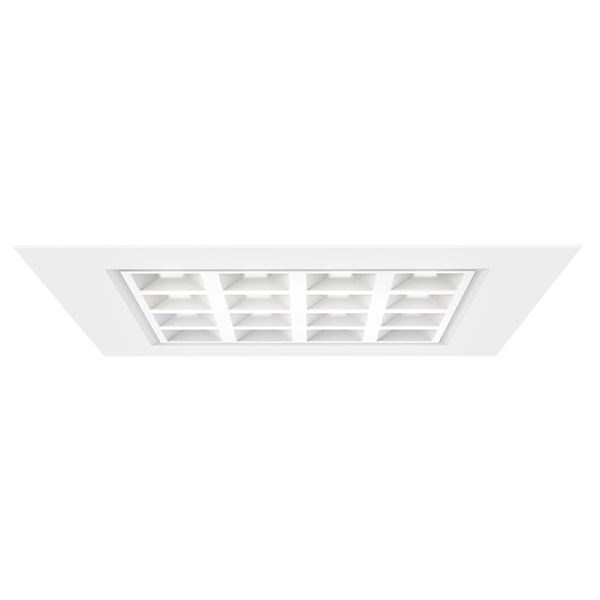

Reflectores de celosía

detalle reflector celosia panel modular well

Reflectores en celosía de PC blanco, lo que ayuda a reducir el deslumbramiento manteniendo un gran confort visual.

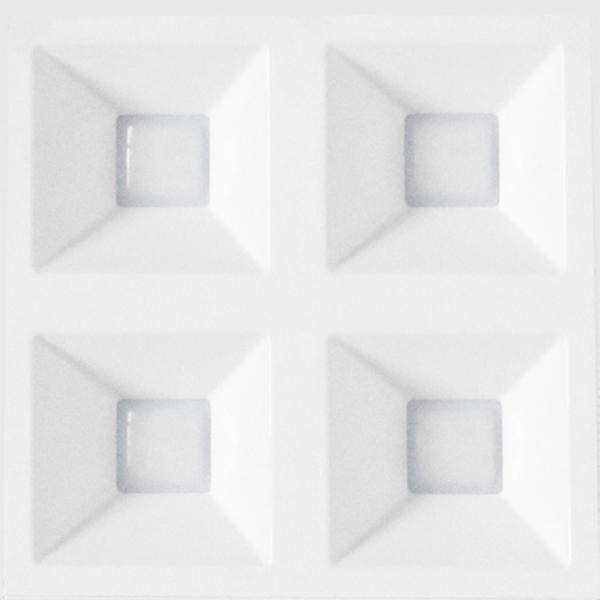

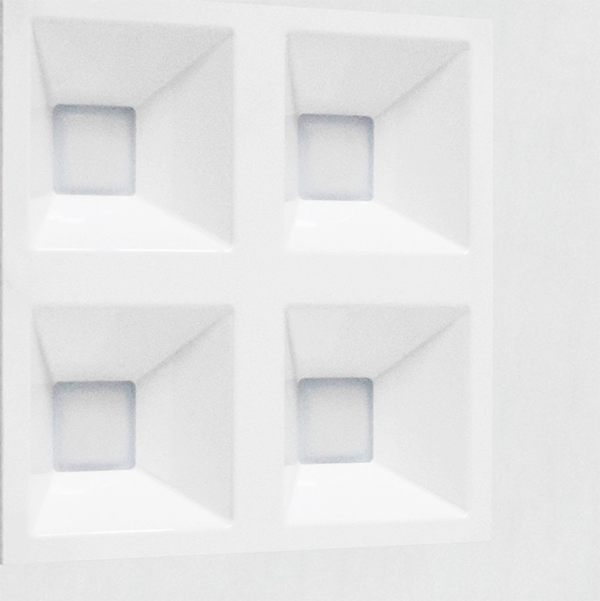

Optica PC

optica pc pantalla modular well

Óptica de policarbonato y marco fabricado en chapa de acero laminado en frío (SPCC).

Conector rápido

Conector rápido entre driver y luminaria para una fácil instalación y mantenimiento.

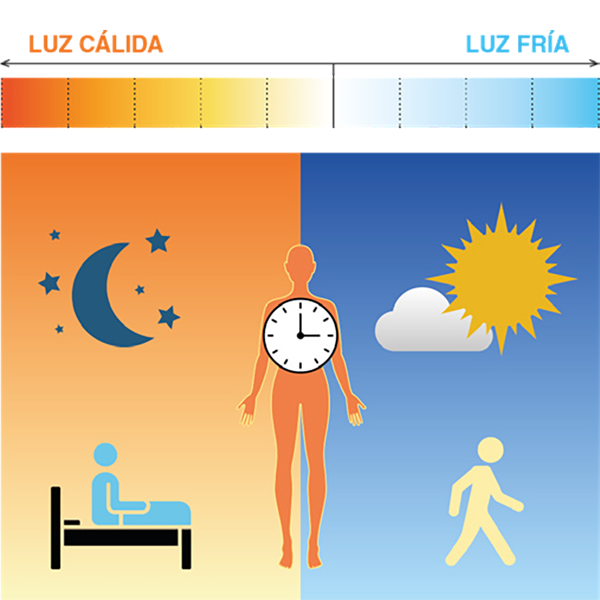

Aplicaciones HCL

Aplicaciones HCL

Posibilidad de incorporar fuentes de luz que reproduzcan el espectro de luz natural para aplicaciones HCL, cambiando la tonalidad a lo largo del día.

Características mecánicas

DescripciónCaracterísticas
CuerpoSPCC + PC
Color

 Blanco

AcabadoLiso
ÓpticaPMMA en celosía
ReflectorPC blanco
Índice de protección IP40
InstalaciónEmpotrado / Adosado* / Suspendido*

Características lumínicas

DescripciónCaracterísticas
Tipo de LEDSMD
Temperatura de color del LED4000K
CRI>80
Vida útil>50.000h
Eficacia del sistemaHasta 107 lm/w
Temperatura de operación-20ºC a +40º
Distribución de luzDirecta simétrica
UGR<19

Características eléctricas

DescripciónCaracterísticas
Tensión de alimentación220-240 Vac
Frecuencia50-60Hz
Factor de potencia>0,95
Clase de aislamientoClase II
DriverExterno

Regulación y Control

Sistema
On - off
DALI

Notas

  • *Mediante accesorios no incluidos.
    Los dos últimos dígitos XX indican las dimensiones del producto.
    (Ej: 66 =  600×600 /32 = 300×1200 / 62 = 600×1200).
    El dígito X indica las unidades de garras / suspensiones incluidas según modelo:
    Pantallas de 600×600: 4 uds. Pantallas de 300×1200 y 600×1200: 6 uds.

Dimensiones

ReferenciasLargo (mm)Ancho (mm)Alto (mm)Peso
71WEL66595595363,8
71WEL321195295363,9

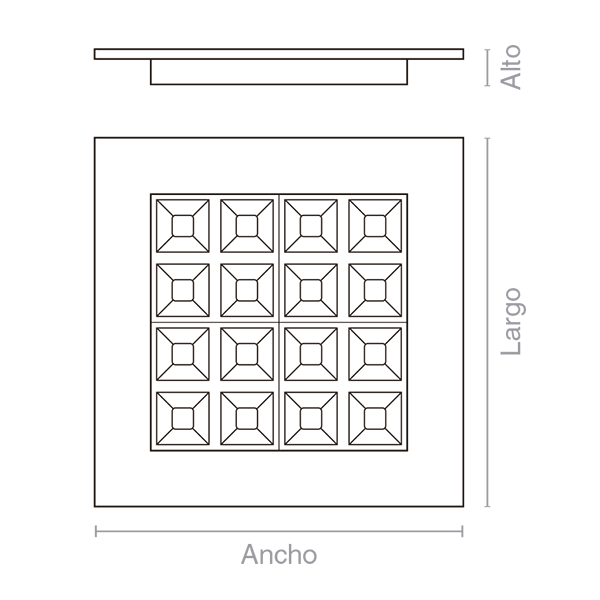

Esquema de dimensiones

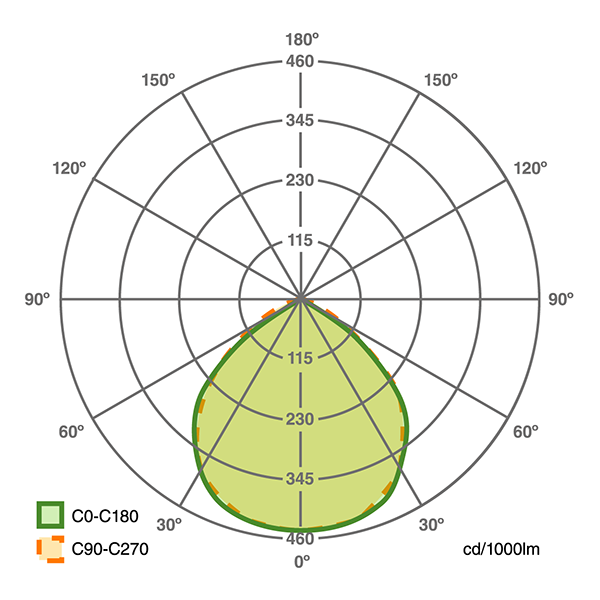

Distribución luminosa

Versiones

Referencia Potencia máxima* (W)Temperatura de color (K) Flujo luminoso** (lm)
71WEL66-036T403640003800
71WEL66-036TW36TW(2700-5700)3200-3995
71WEL32-036T403640003800
71WEL32-036TW36TW(2700-5700)3200-3995

Notas

  • *Potencia máxima del modelo, ajustable a las necesidades del proyecto.
  • **Existe una tolerancia del +/- 7,5% en los valores de los flujos lumínicos indicados.

Descargas

Archivos fotométricos

Proyectos relacionados

INDO

Downlight Hermes

HERMES

ENOL

ENOL

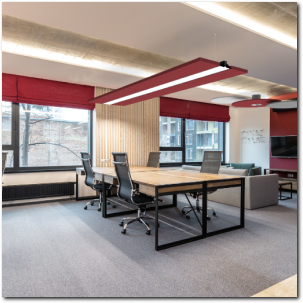

Paneles acústicos para oficinas

Paneles fonoabsorbentes con intregración con luminarias

Estación de servicio Carburantes Yethi 2
Estación de servicio Carburantes Yethi

Estación de servicio Carburantes Yethi

Optimización de Iluminación en Estaciones de Servicio Carburantes Yethi Detalles del Proyecto de Iluminación Artesolar instaló entre doce y veinte proyectores

Conócelo »
estaciones-servicio-repsol-2
Estaciones de Servicio Repsol

Estaciones de Servicio Repsol

Mejora de Iluminación en Estaciones de Servicio Repsol con LED Detalles del Proyecto de Iluminación Repsol ha confiado en Artesolar para

Conócelo »
Imagen del personal de Artesolar realizando un proyecto

Artesolar

Comienza tu proyecto

Para Artesolar, la luz de la calle es más que un simple destello nocturno; es un testimonio de tecnología y dedicación profesional. En cada oficina iluminada, no solo hay luz, sino también una mejora palpable en el bienestar y la salud de las personas.

Tú aportas tus ideas; nosotros los medios, la tecnología y la experiencia. Desde el concepto hasta la implementación, desde la planificación hasta la ejecución, aseguramos que tu visión se convierta en soluciones tangibles. La tecnología se pone al servicio del bienestar y la innovación se entrelaza con la sostenibilidad.

Hace años que Artesolar nació con la misión de unir esfuerzos. Estamos aquí para ayudarte a convertir tus ideas en realidades buscando mejorar el bienestar de las personas, fomentar el ahorro energético y contribuir a un planeta más saludable.

CONTÁCTANOS

Solución II:
Telegestión de punto a punto

La solución más avanzada, que habilita el control, la gestión y el almacenamiento de información a nivel de luminaria individual. Permite el dimado telemático tanto de forma unitaria como grupal, y la lectura detallada de parámetros eléctricos de cada punto de luz, además detectar de forma inmediata problemas, consumos excesivos o fallos en luminarias específicas.
POWER LINE SUPPLY (PCL)

Hardware en la luminaria

Comunmente, nodos internos de diseño propietario. No existe elementos de tecnologia PLC estandares.

Comunicación con luminarias

Mediante red eléctrica 230Vac 50/60Hz.
Código de comunicación introducido en onda sinusoidal.

Modificación remota del dimado de las luminarias individualmente o en grupos.
  • Controla, lee y almacena los parámetros de la instalación.
  • Controla y lee los parámetros de las luminarias.
  • Detectar inmediatamente problemas, consumos excesivos o fallos generales en la instalación.
  • Depende del estado del cableado de la red eléctrica para enviar la información. Posibilidad de fallos en la comunicación por estado del cableado.
  • En caso de fallo total de la red eléctrica, los equipos no avisarían del fallo al no tener alimentación.

¿Qué elementos son necesario para este control?:

  1. Equipo con tecnología PLC que permita la modificación vía red eléctrica.
  2. Controlador PLC inalámbrico por cada centro de mando.
  3. Conexión M2M/2G/3G/4G del controlador.
  4. Usuario web del sistema de control de la instalación.
RADIOFRECUENCIA

Hardware en la luminaria

Se ha extendido el estandar Zhaga Book 18 + Driver D4i para elementos de telegestión en luminarias. Permite modificar el sistema de telegestión sin abrir la luminaria ni modificar elementos internos.

Comunicación con luminarias

Mediante Radiofrecuencia.
Cada tecnología usa una estructura distinta de conexión, aunque todas sean radiofrecuencia.

Modelos de Radiofrecuenia

RADIOFRECUENCIA 6LOWPAN

Topologia en malla

Todas las luminarias están contectadas al switch, y además conectadas entre sí

Modificación remota del dimado de las luminarias individualmente o en grupos.
  • Controla, lee y almacena los parámetros de la instalación.
  • Controla y lee los parámetros de las luminarias.
  • Detectar inmediatamente problemas, consumos excesivos o fallos generales en la instalación.
  • Es necesario introducir elementos extra en el centro de mando si se quiere realizar control y lecturas remotas.
  • Es necesario Gateway/Puerta de enlace. Si la conexión del Gateway falla no se podrá controlar las luminarias.
  • Necesario estudio de cobertura

¿Qué elementos son necesarios para este control?:

  1. Equipo con tecnología 6LoWPAN por luminaria.

  2. Gateway 6LoWPAN cada 250 luminarias

  3. Conexión M2M/2G/3G/4G del controlador.

  4. Usuario web del sistema de control de la instalación

Topologia en estrella

Todas las luminarias están conectadas al switch

Modificación remota del dimado de las luminarias individualmente o en grupos.
  • Controla y lee los parámetros de las luminarias individuales.
  • Detectar inmediatamente problemas, consumos excesivos o fallos en luminarias individuales.
  • Independiente del estado de red eléctrica.
  • Geolocalización automática y amplio alcance de señal.
  • Conexión en estrella: posibles problemas de conexión y menor velocidad de transmisión.
  • Es necesario introducir elementos extra en el centro de mando si se quiere realizar control y lecturas remotas.
  • Es necesario Gateway/Puerta de enlace. Si la conexión del Gateway falla no se podrá controlar las luminarias.
  • Necesario estudio de cobertura.

¿Qué elementos son necesarios para este control?:

  1. Equipo con tecnología 6LoWPAN por luminaria.

  2. Gateway 6LoWPAN cada 250 luminarias

  3. Conexión M2M/2G/3G/4G del controlador.

  4. Usuario web del sistema de control de la instalación

Topologia punto a punto

Todas las luminarias están conectadas a la nube

Modificación remota del dimado de las luminarias individualmente o en grupos.
  • Controla y lee los parámetros de las luminarias individuales.
  • Detectar inmediatamente problemas, consumos excesivos o fallos en luminarias individuales.
  • Independiente del estado de red eléctrica.
  • Geolocalización automática y amplio alcance de señal.
  • No es necesario Gateway, cada luminaria dispone de conexion 4G/5G.
  • Es necesario introducir elementos extra en el centro de mando si se quiere realizar control y lecturas remotas.
  • Es necesario estación transmisora LTE en los alrededores.
  • Alto coste en comunicaciones, una SIM por luminaria.
  • Necesario estudio de cobertura.

¿Qué elementos son necesarios para este control?:

  1. Equipo con tecnología NARROWBAND Iot por luminaria + SIN 4G/5G por luminaria.

  2. Usuario web del sistema de control de la instalación.

Solución I:
Control grupal mediante telegestión de cuadro

Modificación remota del perfil de regulación de todas las luminarias de la misma línea eléctrica.
  • Controla, lee y almacena los parámetros globales de la instalación
  • Detectar inmediatamente problemas, consumos excesivos o fallos generales en la instalación.
  • No controla lumirarias individualmente.
  • No reporta lecturas ni errores de luminarias individuales.

¿Qué elementos son necesario para este control?:

  1. Equipo electrónico que permita la modificación vía red eléctrica.
  2. Controlador inalámbrico por cada centro de mando.
  3. Conexión M2M/2G/3G/4G del controlador.
  4. Usuario web del sistema de control de la instalación.

Solución Base:
Control mediante regulación horaria

Introducción de perfiles horarios donde se reduzca la potencia de las luminarias en aquellas horas con menor afluencia de tránsito.
  • No tiene ninguna función para controlar ni leer los parámetros de instalación.
  • No se generan avisos de fallos en la instalación.

¿Y si fuera necesario modificar el perfil por cambio de afluencia durante el año?:

Por ejemplo; una ciudad turística. en verano tiene una transito más elevado de afluencia y durante más horas nocturnas, por lo que sé necesita una iluminación del 100%.

  1. Equipo electrónico que permita la modificación vía red eléctrica.
  2. Se requiere conectar un programador del fabricante en el centro de mando.
  3. In situ, un operario debe introducir la modificación del perfil requerido
  4. El programador generará una secuencia de encendido / apagado que se traducirá en una modificación del perfil.
