El proyector OMEGA es ideal para instalaciones deportivas, ofreciendo control de deslumbramiento, gran uniformidad y ahorros energéticos significativos. Su diseño robusto y sistema de apertura fácil aseguran un mantenimiento sencillo y una larga durabilidad.
El proyector OMEGA, diseñado para instalaciones deportivas, proporciona un control superior del deslumbramiento y una notable uniformidad lumínica. Fabricado en fundición de aluminio resistente, cuenta con un cierre de vidrio plano templado que le otorga un acabado avanzado. Su sistema de apertura manual sin herramientas facilita el mantenimiento.
Con ahorros energéticos superiores al 65%, ofrece ópticas especiales asimétricas para deportes como tenis y pádel, así como ópticas simétricas para áreas amplias y vialidad. Su diseño robusto y sistema de bisagras garantizan durabilidad y hermeticidad.una curva de regulación, cuando no detecta presencia. Encendido automático cuando no detecta luz.
Su controlador cuenta con una salida Modbus RS 485 preparada para la incorporción en un sistema de telegestión, convirtiéndose en la luminaria pionera en la integración de tecnología solar en una red Smart City.
Montaje sencillo en cualquier columna estándar, con una inclinación variable del panel en modelos viales para un mayor aprovechamiento de la luz solar.

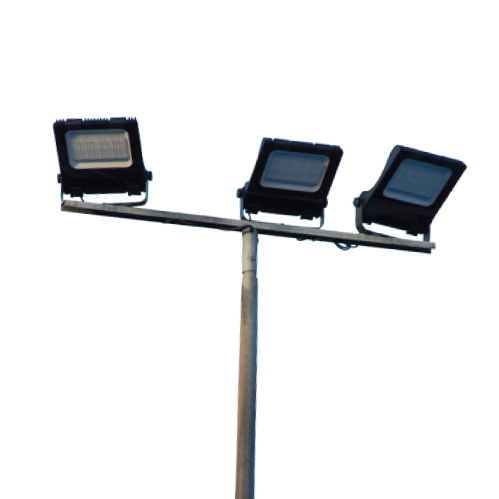

Amplio rango de potencias con altas eficacias
Familia de proyectores con un rango de potencia de hasta 240W con una eficacia elevada.

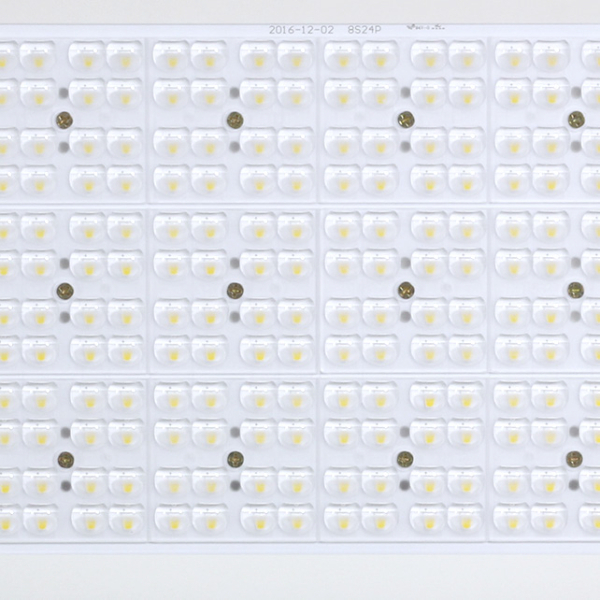

Ópticas específicas para instalaciones deportivas y viales
3 ópticas simétricas y 2 ópticas especializada asimétrica para instalaciones deportivas de altos requerimientos; y 3 ópticas asimétricas para iluminación en vías.

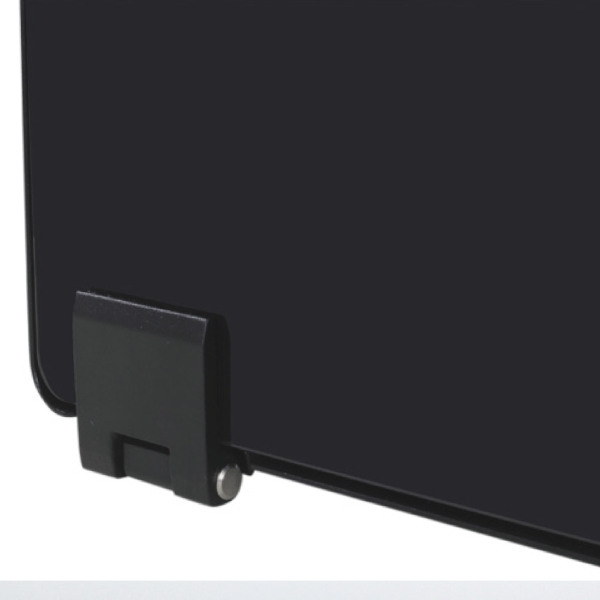

Fácil mantenimiento
Compacto, robusto, con cierre de vidrio plano templado / policarbonato sellado mediante 4 pestañas.
Apertura de las pestañas sin herramientas, facilidad de mantenimiento.

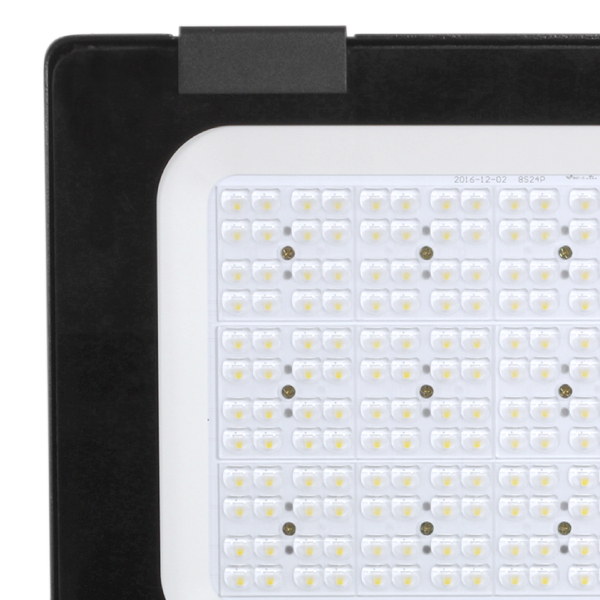

Válvula anticondensación
Incluye válvula de aireación para equilibrar las presiones entre el encendido/apagado y evitar la condensación.
PC Ámbar
Versión en PC ámbar (certificado de Blanco Súper Cálido) y 2700 para iluminación en zonas de cielo protegido.

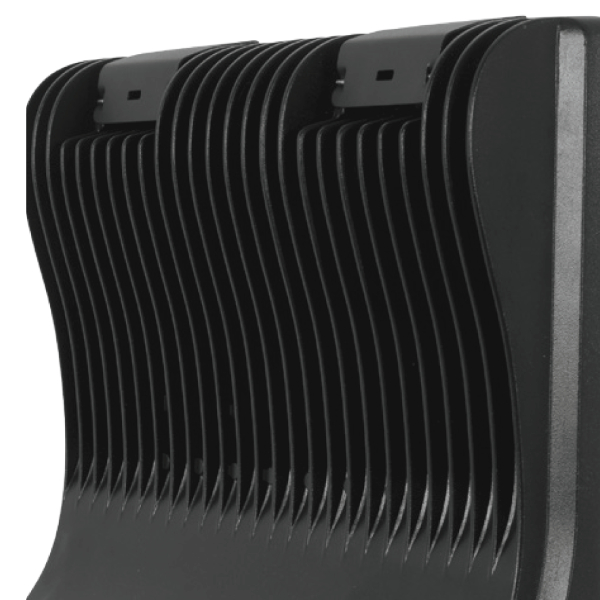

Diseño óptimo y superior
Carcasa con diseño aerodinámico fabricado en fundición de aluminio con una excelente disipación gracias a sus aletas externas. Índice de resistencia a impactos IK08.

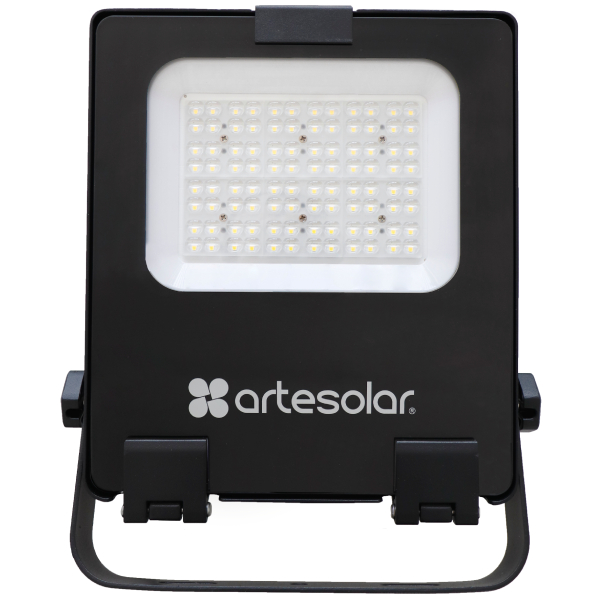

Cierre de vidrio templado
El cierre de vidrio templado protege el las lentes y LEDs y asegura la estanqueidad del grupo óptico.

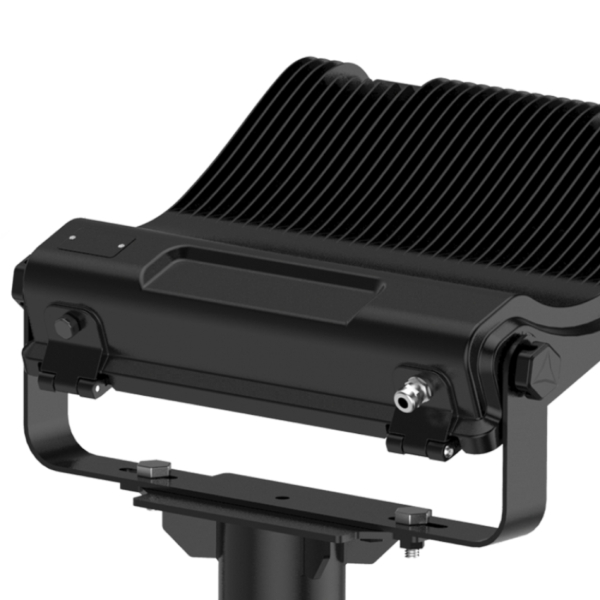

Elevada vida útil
Elevada vida útil del LED ,
L90 B10 >300.000h con baja
depreciación del flujo lumínico.
| Características | Características |
|---|---|
| Cuerpo | Fundición de aluminio |
| Fijación | Lira de instalación y orientación, Posibilidad de fijación a columna |
| Ángulo de inclinación | Variable (0° a 180°) |
| Apertura | Manual sin herramientas |
| Acabado | Negro, Disponible otras RAL |
| Difusor | Vidrio plano templado, Policarbonato |
| Disipador | Fundición de aluminio |
| Índice de protección IP | 66 |
| Índice de protección IK | 08 Vidrio plano templado, 10 Policarbonato |
| Descripción | Características |
|---|---|
| Tipo de LED | 3030 |
| Módulo LED | Intercambiable |
| Lente | 0% (en posición horizontal) |
| FHS | 0,1% |
| L90 B10 a 25ºC | >300.000h |
| Temperatura de operación | -30°C a +40°C |
| IRC | >70 Opcional >80 |

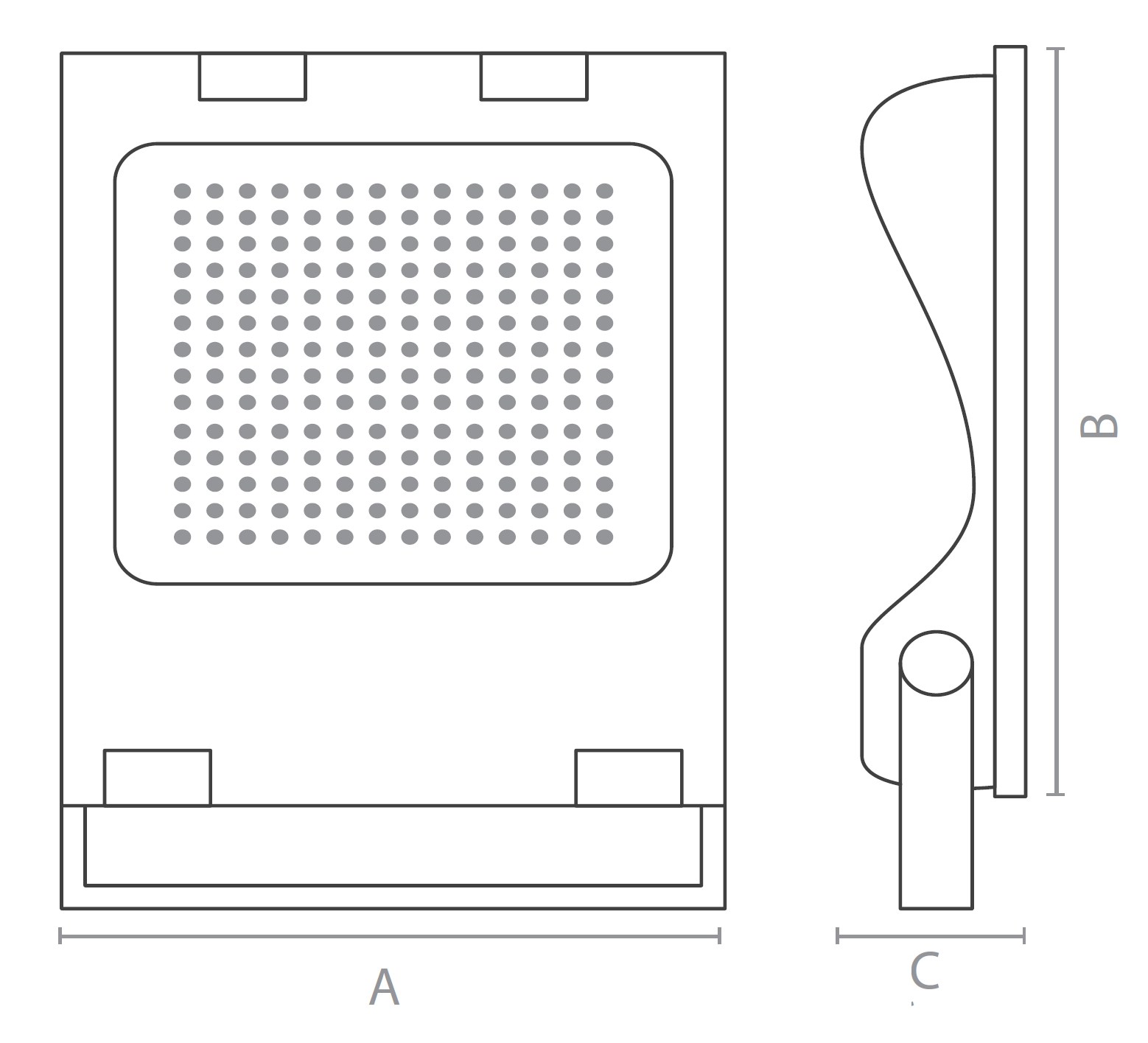

| Producto | A (mm) | B (mm) | C (mm) | Peso (kg) |
|---|---|---|---|---|
| Omega 1 | 308 | 360 | 83 | 4,60 |
| Omega 2 | 363 | 413 | 83 | 6,80 |
| Omega 3 | 462 | 452 | 88 | 8,90 |
| Descripción | Características |
|---|---|
| Configuraciones de control | Driver sin regulación |
| Opciones para control | Dali 1-10V Niveles Nema 7 pines Zhaga Book 18 Nodo interno |
| Alimentación | 90-305Vac 50/60Hz |
| Factor de potencia | >0,95 |
| Protección contra sobretensiones | 20kV |
| Clase de aislamiento | Clase I |

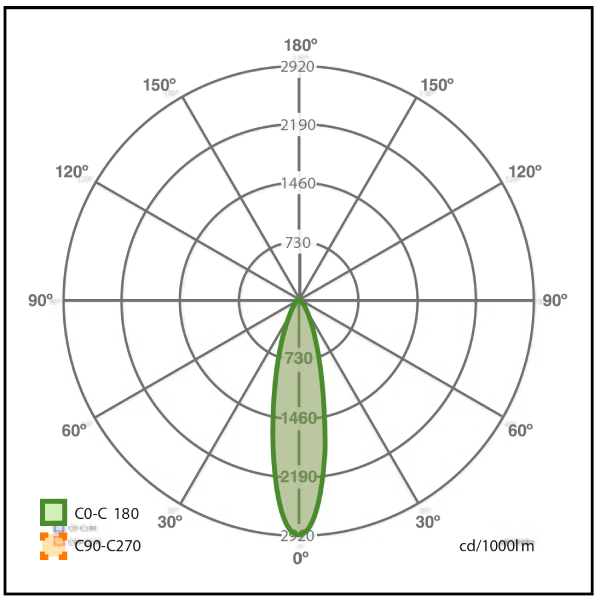

Óptica 30º
Fotometrías deportivas

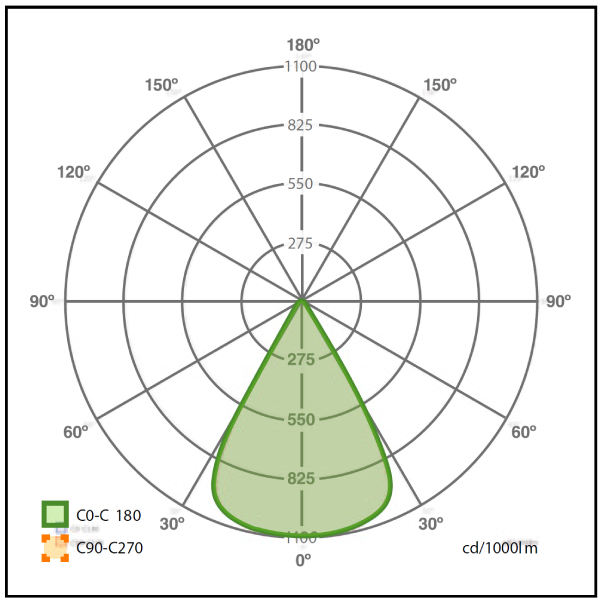

Óptica 60º
Fotometrías deportivas

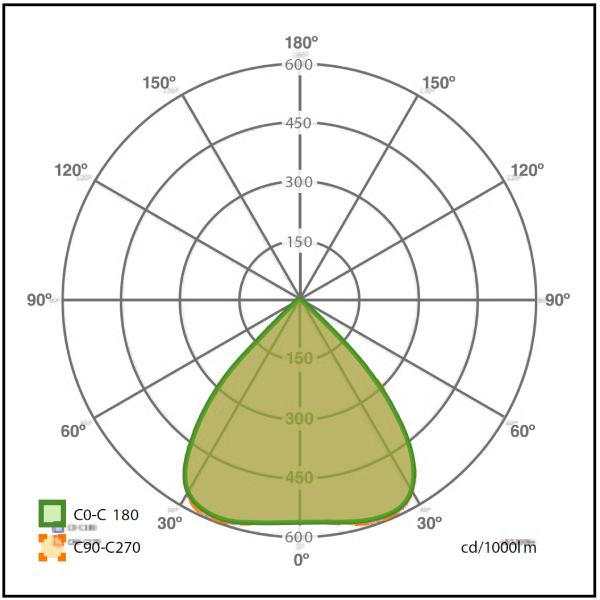

Óptica 90º
Fotometrías deportivas

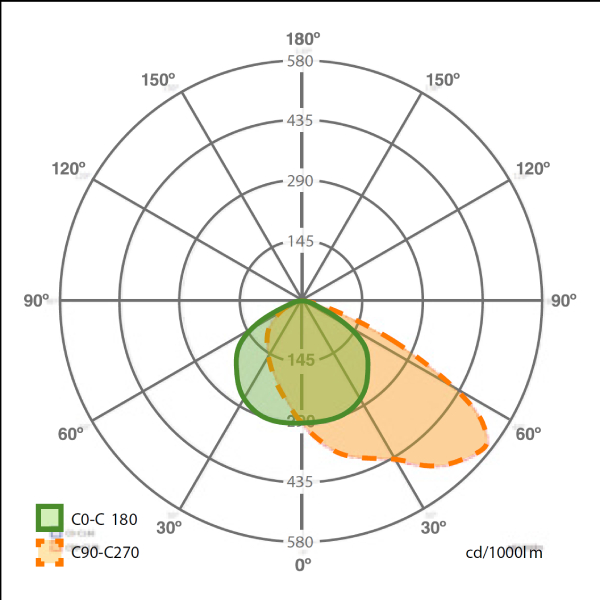

Óptica AS1
Fotometrías deportivas

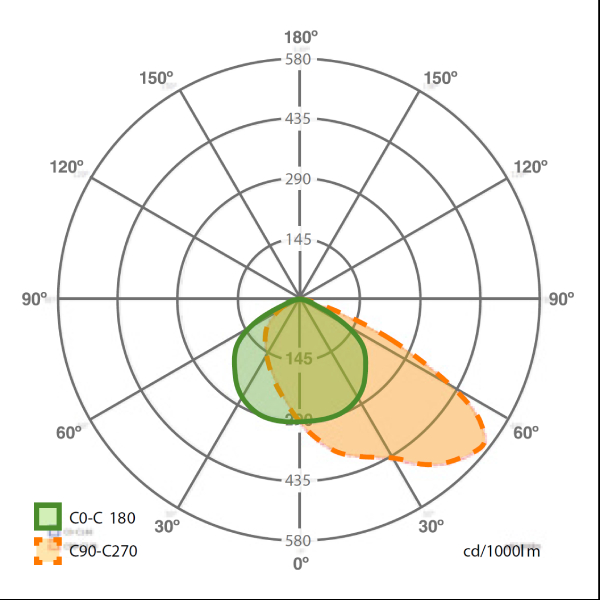

Óptica T4
Fotometrías viales

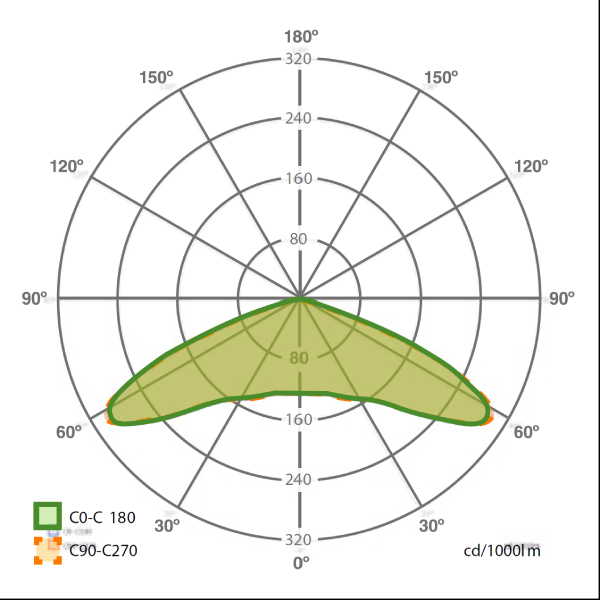

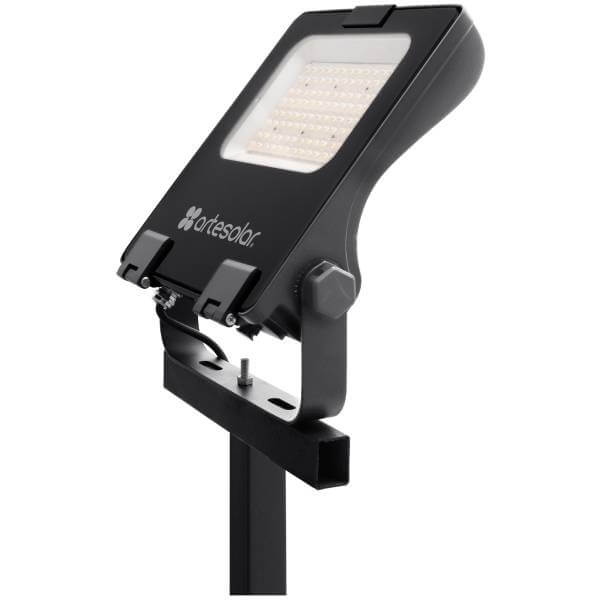

Óptica ROT
Fotometrías viales
Óptica ROT
Fotometrías viales
| Modelo | Referencia | Potencia máxima* (W) | Temperatura de color (K) | Flujo luminoso** (lm) | Eficacia (lm/W) |
|---|---|---|---|---|---|
| Omega 1 | 81OMEG1-040T27 | 40 | 2700 | 5088 | 127,2 |
| Omega 1 | 81OMEG1-040T30 | 40 | 3000 | 6205 | 155,1 |
| Omega 1 | 81OMEG1-040T40 | 40 | 4000 | 6205 | 155,1 |
| Omega 1 | 81OMEG1-060T27 | 60 | 2700 | 7203 | 120 |
| Omega 1 | 81OMEG1-060T30 | 60 | 3000 | 8784 | 146,4 |
| Omega 1 | 81OMEG1-060T40 | 60 | 4000 | 8784 | 146,4 |
| Omega 1 | 81OMEG1-080T27 | 80 | 2700 | 9341 | 116,7 |
| Omega 1 | 81OMEG1-080T30 | 80 | 3000 | 11392 | 142,4 |
| Omega 1 | 81OMEG1-080T40 | 80 | 4000 | 11392 | 142,4 |
| Omega 1 | 81OMEG1-100T27 | 100 | 2700 | 12491 | 124,9 |
| Omega 1 | 81OMEG1-100T30 | 100 | 3000 | 15233 | 152,3 |
| Omega 1 | 81OMEG1-100T40 | 100 | 4000 | 15233 | 152,3 |
| Omega 2 | 81OMEG2-100T27 | 100 | 2700 | 12491 | 124,9 |
| Omega 2 | 81OMEG2-100T30 | 100 | 3000 | 15233 | 152,3 |
| Omega 2 | 81OMEG2-100T40 | 100 | 4000 | 15233 | 152,3 |
| Omega 2 | 81OMEG2-120T27 | 120 | 2700 | 14952 | 124,6 |
| Omega 2 | 81OMEG2-120T30 | 120 | 3000 | 18235 | 151,9 |
| Omega 2 | 81OMEG2-120T40 | 120 | 4000 | 18235 | 151,9 |
| Omega 2 | 81OMEG2-150T27 | 150 | 2700 | 17589 | 117,3 |
| Omega 2 | 81OMEG2-150T30 | 150 | 3000 | 21450 | 142,9 |
| Omega 2 | 81OMEG2-150T40 | 150 | 4000 | 21450 | 142,9 |
| Omega 3 | 81OMEG3-180T27 | 180 | 2700 | 22260 | 123,7 |
| Omega 3 | 81OMEG3-180T30 | 180 | 3000 | 27150 | 150,8 |
| Omega 3 | 81OMEG3-180T40 | 180 | 4000 | 27150 | 150,8 |
| Omega 3 | 81OMEG3-200T27 | 200 | 2700 | 24150 | 120,8 |
| Omega 3 | 81OMEG3-200T30 | 200 | 3000 | 29450 | 147,3 |
| Omega 3 | 81OMEG3-200T40 | 200 | 4000 | 29450 | 147,3 |
| Omega 3 | 81OMEG3-240T27 | 240 | 2700 | 27490 | 114,5 |
| Omega 3 | 81OMEG3-240T30 | 240 | 3000 | 33530 | 139,7 |
| Omega 3 | 81OMEG3-240T40 | 240 | 4000 | 33350 | 139,7 |
Debes iniciar sesión o registrarte como usuario para descargar los archivos fotométricos.
Certificado ENEC Clase I – EN 60598
Certificado ENEC Clase II – EN 60598
Certificado ENEC Clase I con socket de telegestión – EN 60598
Certificado ENEC Clase II con socket de telegestión – EN 60598
Certificado ENEC plus – EPRS 003:2018-05 / EN 62722-2-1:2016
EN 55015:2013
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 61547:2009
UNE EN 13032-4:2016+A1:2020
EN 13032-2:2015+A1:2019
CIE S 025-SP1/E:2019
CIE 63:1984
CIE 15:2004
