Luminarias RIO II · III

La luminaria LED RIO transforma oficinas en entornos de trabajo inspiradores y eficientes. Su luz suave y diseño elegante promueven la productividad y el bienestar.

CONTÁCTANOS

Ilumina Tu Espacio de Trabajo con Innovación & diseño

La luminaria LED RIO para oficinas redefine la iluminación de espacios de trabajo con una combinación inigualable de eficiencia energética y control de deslumbramiento avanzado. Su diseño minimalista no solo complementa cualquier decoración de oficina sino que también mejora la concentración y reduce la fatiga visual. Con tecnología líder en el mercado, ofrece una distribución de luz uniforme y una atmósfera agradable, haciendo de cada jornada laboral una experiencia más luminosa y productiva.

VERSIONES Y CARACTERÍSTICAS

Redefiniendo la Iluminación en el Entorno Laboral

RIO no es solo una luminaria; es una herramienta de productividad para espacios de trabajo modernos. Su capacidad para crear ambientes luminosos adaptados a las necesidades específicas de las oficinas lo convierte en un elemento clave para diseñadores y arquitectos. Desde salas de reuniones hasta cubículos, ofrece soluciones de iluminación que impulsan el enfoque, la eficiencia y el confort visual.

Esta luminaria representa la fusión ideal entre estética y funcionalidad, con una óptica de 75º que proporciona una distribución luminosa uniforme y confortable. Su tecnología de difusión microprismática avanzada minimiza el deslumbramiento, mejorando el bienestar de los usuarios. Con opciones de personalización según la temperatura de color y una instalación flexible, el Panel LED RIO II/III es la solución de iluminación definitiva para espacios que buscan combinar belleza, innovación y eficiencia energética.

Características de RIO

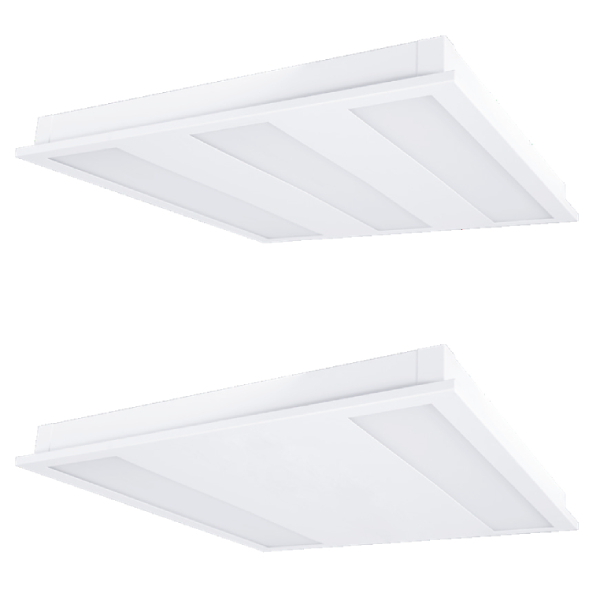

RIO II · III

RIO III

La luminaria LED RIO II/III se distingue por su rendimiento superior, con una temperatura de color seleccionable entre 3000K, 4000K o 5000K, y un índice de protección IP 20. Diseñado para maximizar la eficiencia energética, cuenta con un factor de potencia superior a 0,95 y una eficacia del sistema de hasta 145 lm/W. Su construcción en aluminio asegura una disipación de calor óptima, mientras que su acabado en blanco se integra sin esfuerzo en cualquier diseño interior.

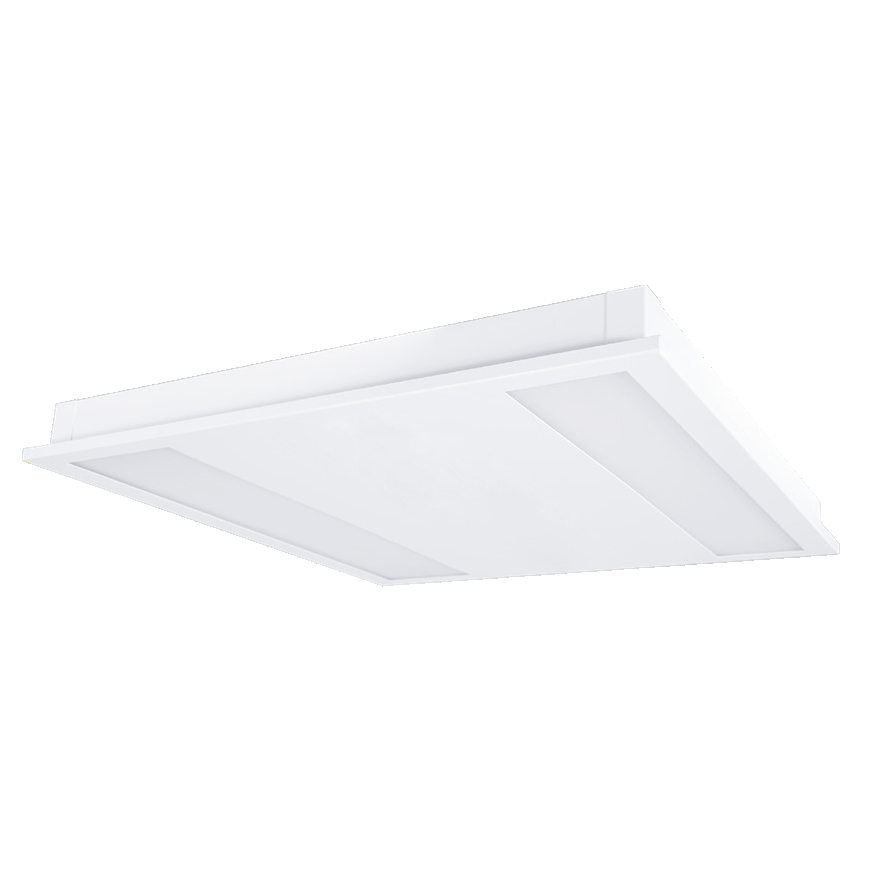

RIO II

Rio II

Luminaria compuesta por dos salidas de luz formadas por dos difusores. Formado por dos difusores de alta calidad fusionando la estética y la funcionalidad con una óptica de 75º.

RIO III

Rio III

Luminaria compuesta por tres salidas de luz formadas por dos difusores. Formado por tres difusores de alta calidad fusionando la estética y la funcionalidad con una óptica de 75º.

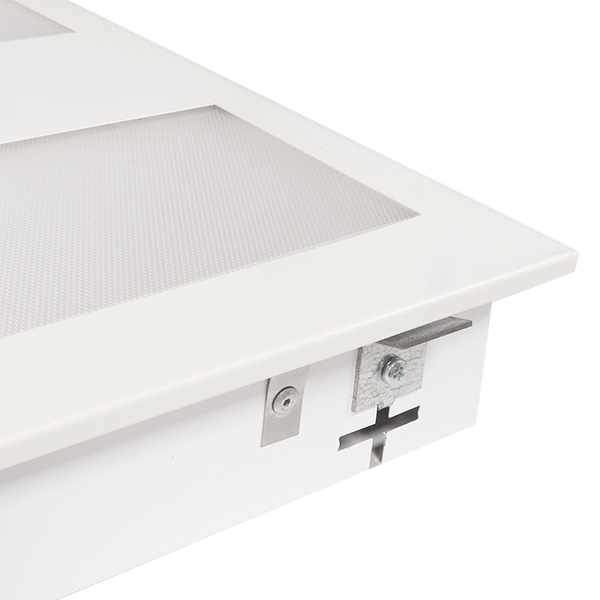

Cuerpo
polivalente

Para techos fijos se puede pedir con cuerpo polivalente el cual incluye un sistema de anclaje regulable, por lo que no requiere de ningún accesorio adicional.

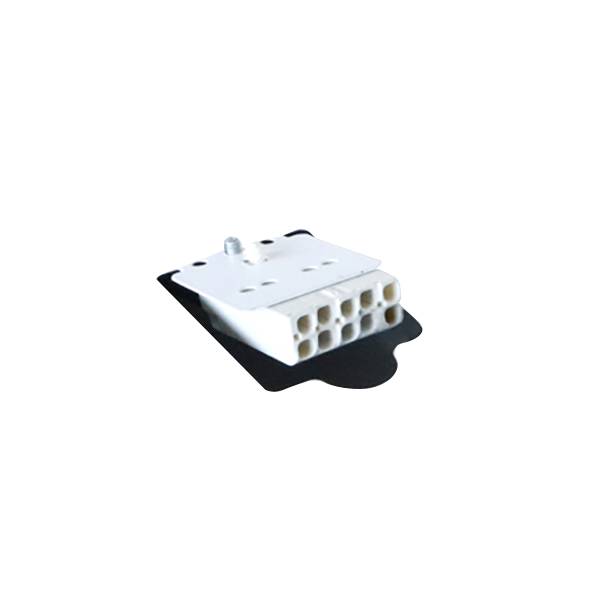

Clema de conexión
rápida

 Incluye una clema rápida para la conexión eléctrica

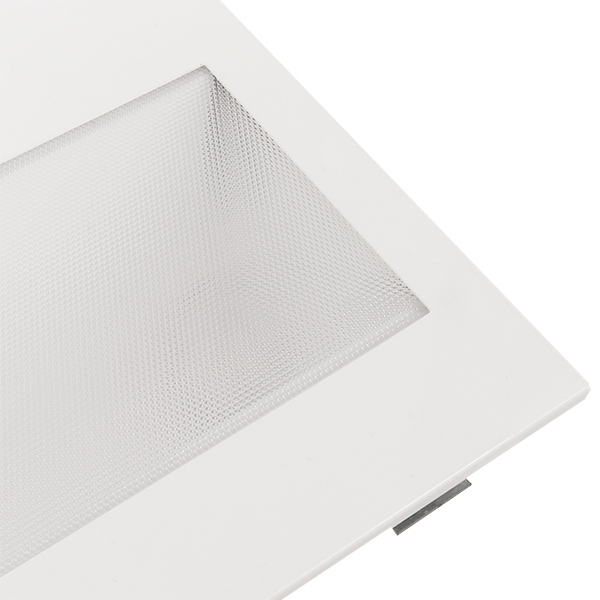

Sistema óptico de altas prestaciones

Formado por reflector de aluminio ultrablanco y difusor microprismático de alta transparencia para conseguir UGR<19.

Aplicaciones

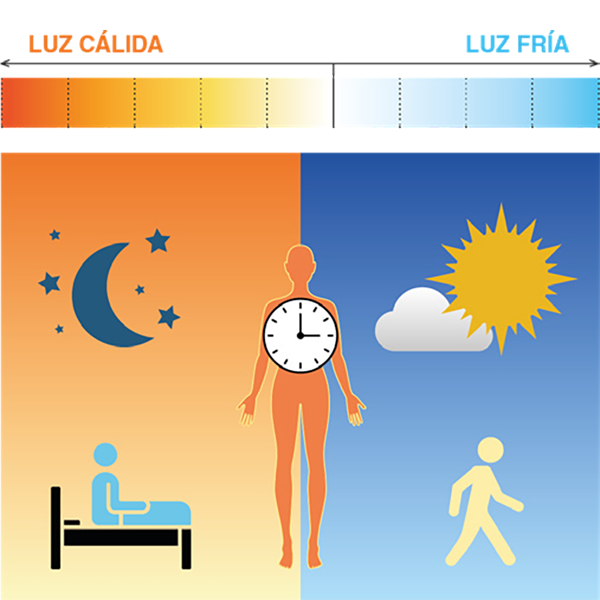

HCL

Posibilidad de incorporar fuentes de luz que reproduzcan el espectro de luz natural para aplicaciones HCL.

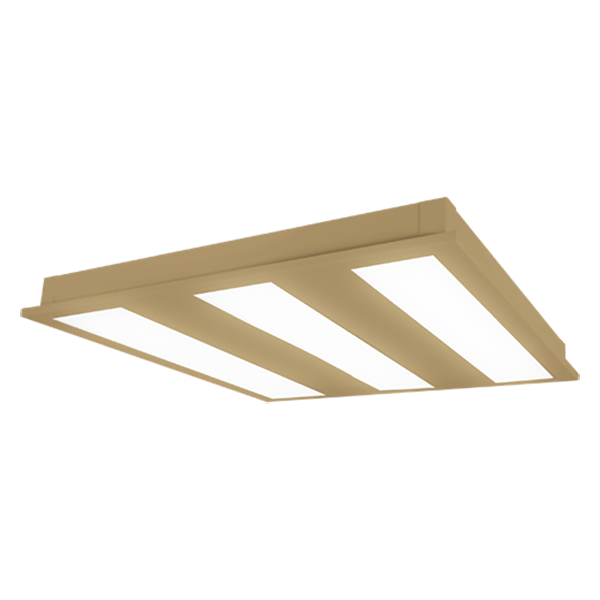

Personalización

El color RAL puede ser elegido por el cliente, lo que ofrece una total personalización adaptándose a la estética y los tonos específicos de cualquier espacio. RIO II Dos salidas de luz RIO III Tres salidas de luz

Características mecánicas

DescripciónCaracterísticas
CuerpoChapa de acero termoesmaltada
Color

Blanco / (RAL XXX)*

AcabadoSemimate
DifusorPMMA Microprismático
ReflectorAluminio ultra blanco
Índice de protección IP20
Índice de protección IK04
InstalaciónEmpotrado / Semiempotrado

Características lumínicas

DescripciónCaracterísticas
Tipo de LEDSMD
Temperatura de color del LED3000K / 4000K / 5000K / TW
CRI>80 (>90 opcional**)
Vida útil>72.000h
Eficacia del sistemaHasta 145 lm/w
Temperatura de operación-20ºC a +40º
Distribución de luzDistribución simétrica
Elipse de MacAdam3
UGR<19

Características eléctricas

DescripciónCaracterísticas
Tensión de alimentación220-240 Vac
Frecuencia50-60Hz
Factor de potencia>0,95
Clase de aislamientoClase I
DriverInterno

Regulación y Control

Notas

  • * *Consultar para cualquier otro RAL.
    **En CRI90 se reduce un 12% el flujo lumínico
Sistema
On - off
DALI

Dimensiones

ReferenciasAncho (mm)Largo (mm)Alto (mm)Peso (kg)
71RIO266-0195955951002,8
71RIO366-0315955951003,2

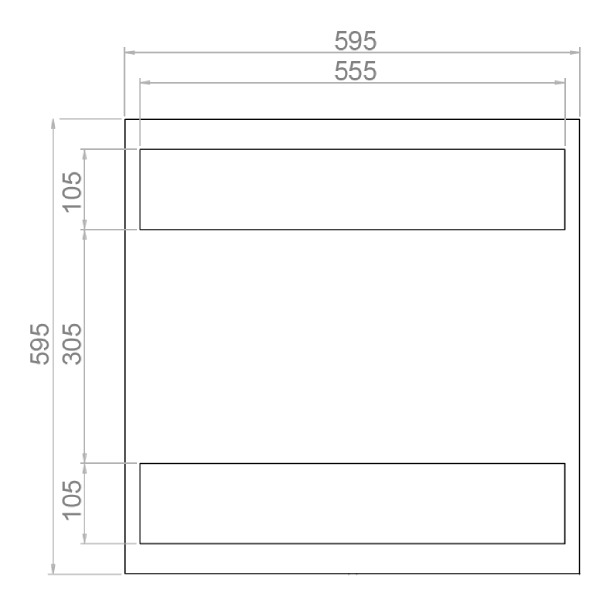

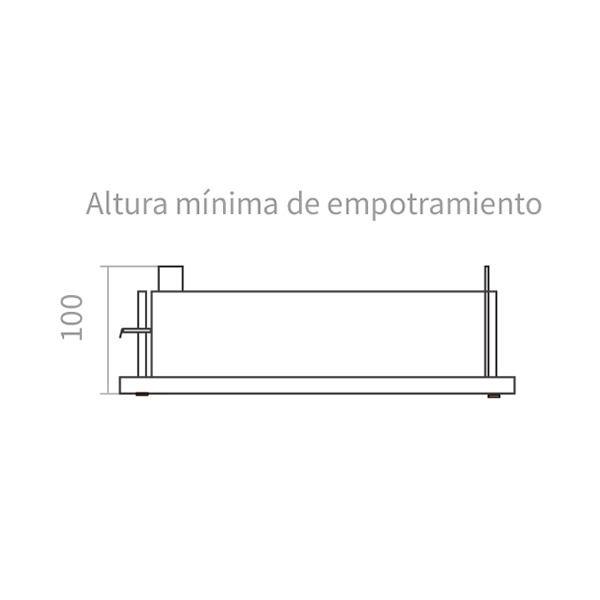

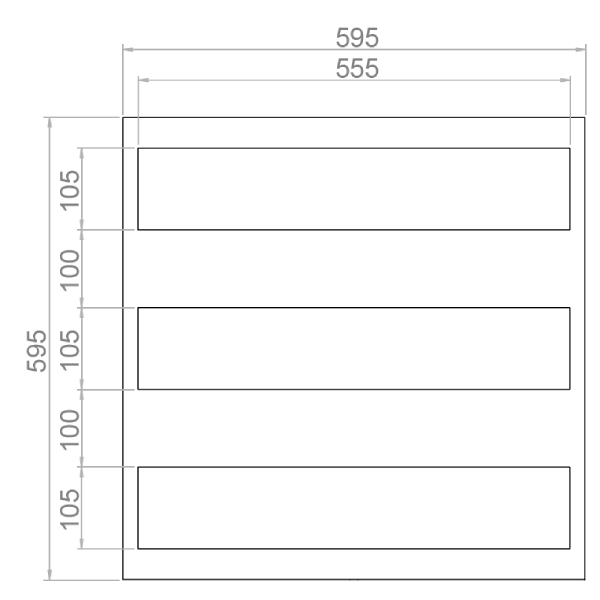

Esquema de dimensiones

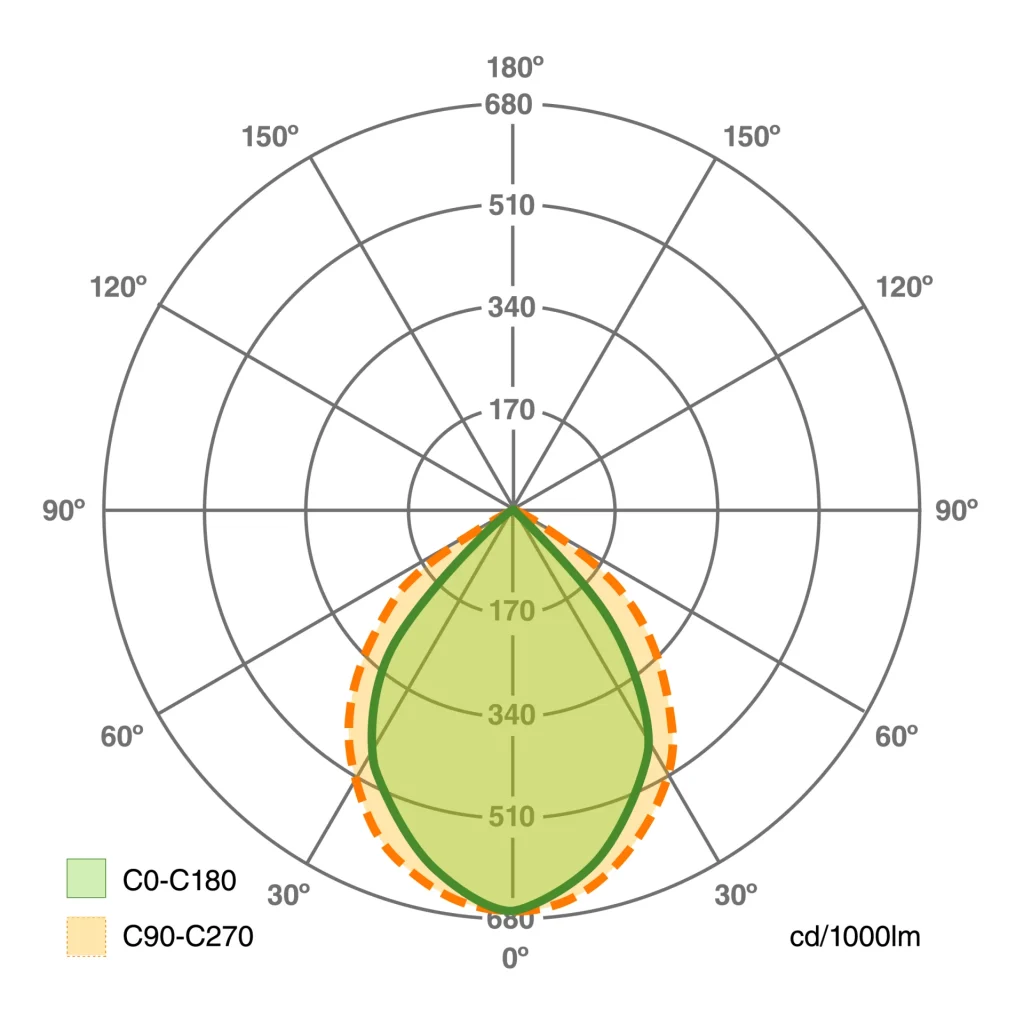

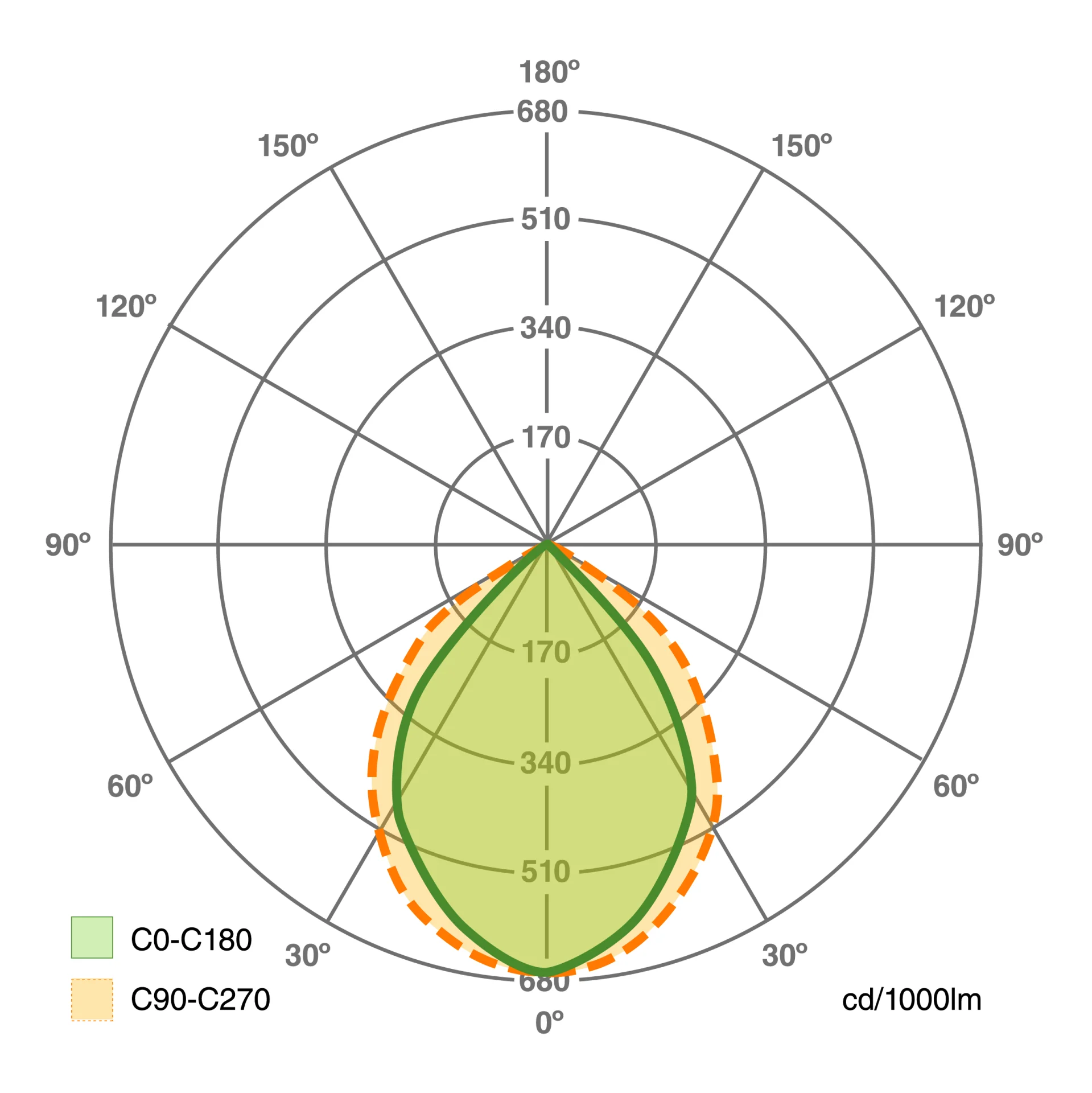

Distribución luminosa

Versiones

Referencia Potencia máxima* (W)Temperatura de color (K) Flujo luminoso** (lm)
71RIO266-0228302230002520
71RIO266-0228402240002800
71RIO266-0228502250003080
71RIO266-0228TW222700-57002200-3190
71RIO366-0318303130003600
71RIO366-0318403140004000
71RIO366-0318503150004400
71RIO366-0318TW312700-57003240-4495

Notas

  • Los dos últimos dígitos XX indican la temperatura de color del producto. (Ej: T40 = 4000K).
  • Tolerancia flujo lumínico: ± 10.

Rio II

RIO II

Rio III

RIO III
