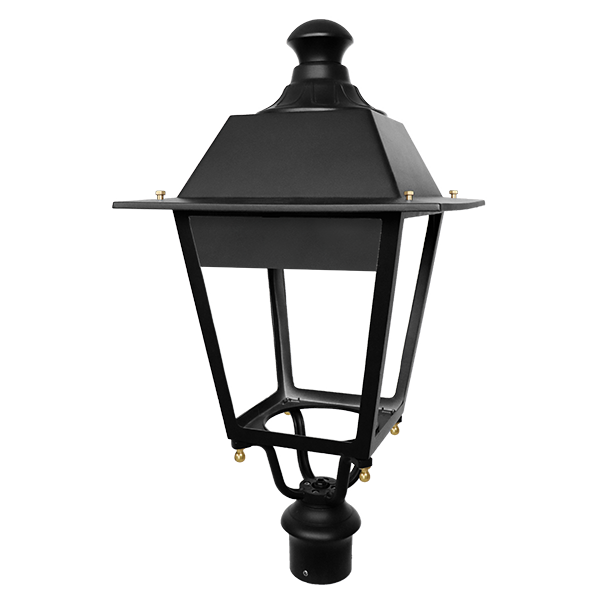

VILLA

La luminaria VILLA LED PREMIUM ofrece una renovación moderna de los faroles convencionales, con tecnología LED avanzada y un diseño elegante, perfecta para alumbrado residencial y zonas urbanas.

Tradición y Tecnología en Armonía

VILLA actualiza el farol tradicional con un grupo óptico de última generación y una carcasa de aluminio fundido EN AC-43400. Su diseño garantiza una hermeticidad IP66 y un control de luz trasera optimizado, mientras que los LEDs y lentes están protegidos por vidrio plano templado. Los difusores opcionales ofrecen una luz confortable y reducen el deslumbramiento.

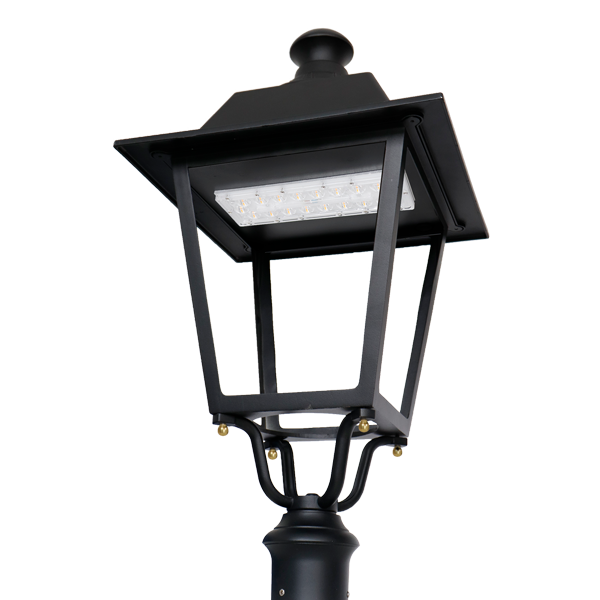

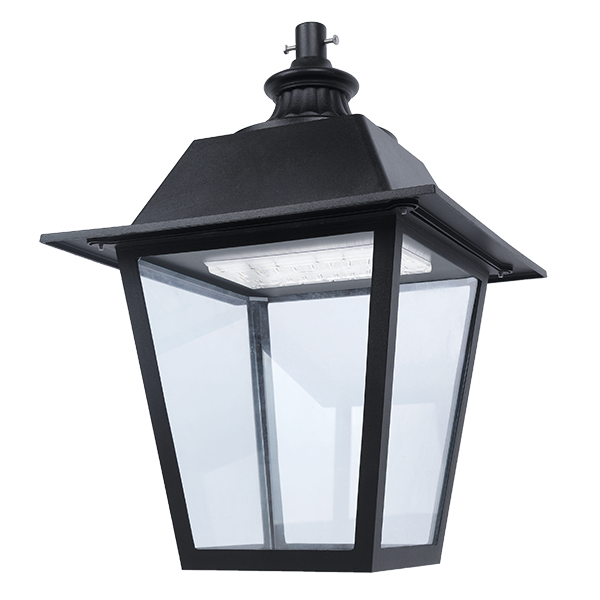

Cabezal de VILLA LED

Elegancia y Eficiencia en Iluminación Urbana

VILLA no es solo un farol; es la fusión de diseño clásico y modernidad técnica. Desde su hermeticidad superior hasta su control de luz intrusa, cada detalle está pensado para una iluminación urbana superior. Con certificaciones ENEC y ENEC+, garantiza seguridad y está preparado para cualquier entorno, incluso los más exigentes.

Características del producto

VILLA

Luminaria exterior villa led

VILLA se distingue por su robustez y especificaciones técnicas avanzadas. Con índices de protección IP66 e IK hasta 10, está diseñada para durar. Su compatibilidad con el estándar Zhaga Book 15 y sus diversas configuraciones de control la hacen adaptable a múltiples necesidades de iluminación urbana.

Alta eficacia

VILLA LED Alta eficacia

Bloque óptico LED de elevada eficacia, más de 145lm/W en 4000K IRC70.

Elevada hermeticidad

VILLA LED Elevada hermeticidad

Elevada hermeticidad IP66 en el grupo óptico. La conexión entre el driver y el grupo óptico se realiza mediante conector aéreo.

Durabilidad y mantenimiento de LEDs y lentes

VILLA LED Durabilidad

Lente continua de policarbonato IK10 y carcasa de aleación EN AC-44300 que garantiza un grado de protección frente a impactos IK10.

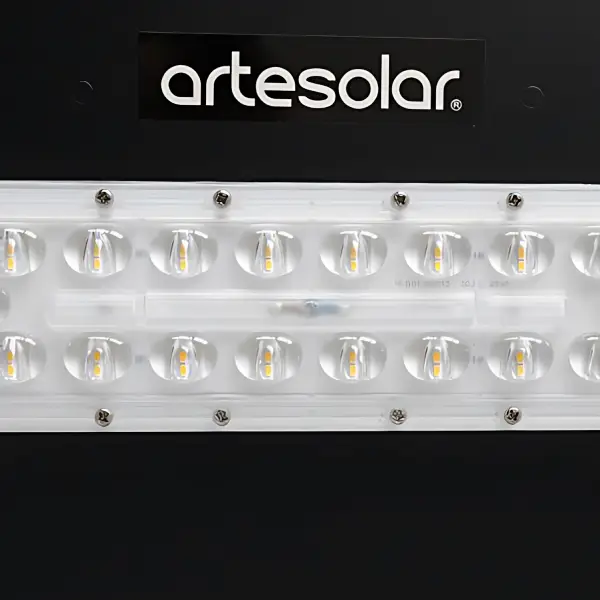

Ópticas específicas urbanas

VILLA LED Ópticas específicas urbanas

Ópticas asimétricas y simétricas diseñadas para adaptarse a cualquier tipo de calle.

PC Ámbar

Multiled pc ambar

El grupo óptico del farol VILLA LED cuenta con los certificados acreditados emitidos por el IAC para iluminación en zonas de cielo protegido.

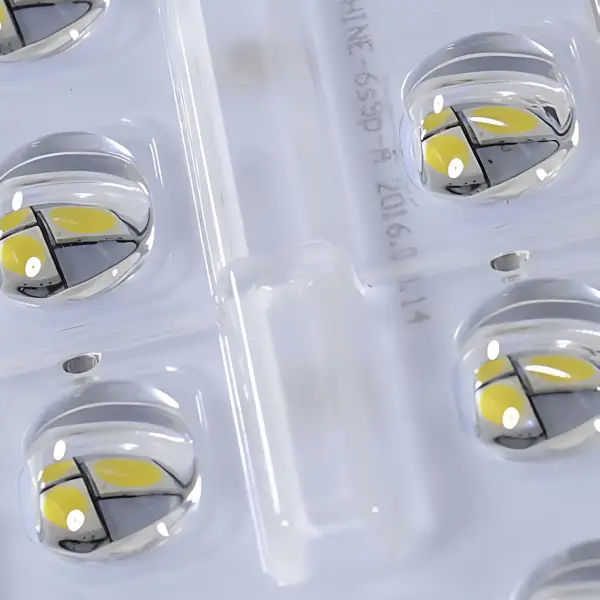

Elevada vida útil del LED

VILLA LED Elevada vida útil del LED

Elevada vida útil del LED, L96 B10 >100.000h con baja depreciación del flujo lumínico.

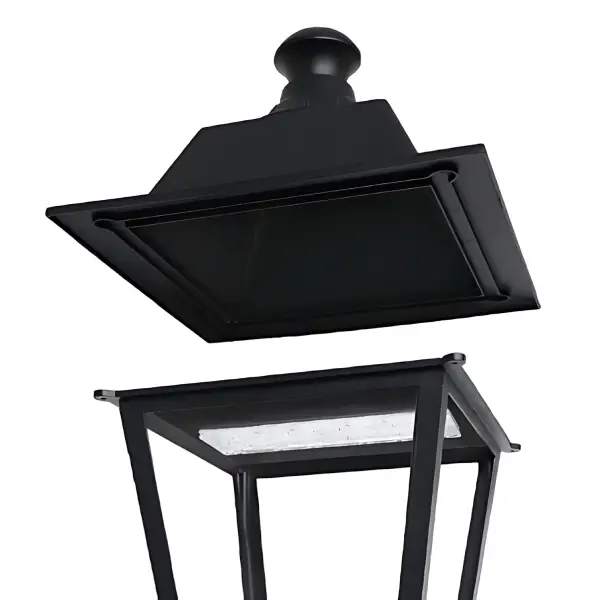

Fácil mantenimiento

VILLA LED Fácil mantenimiento

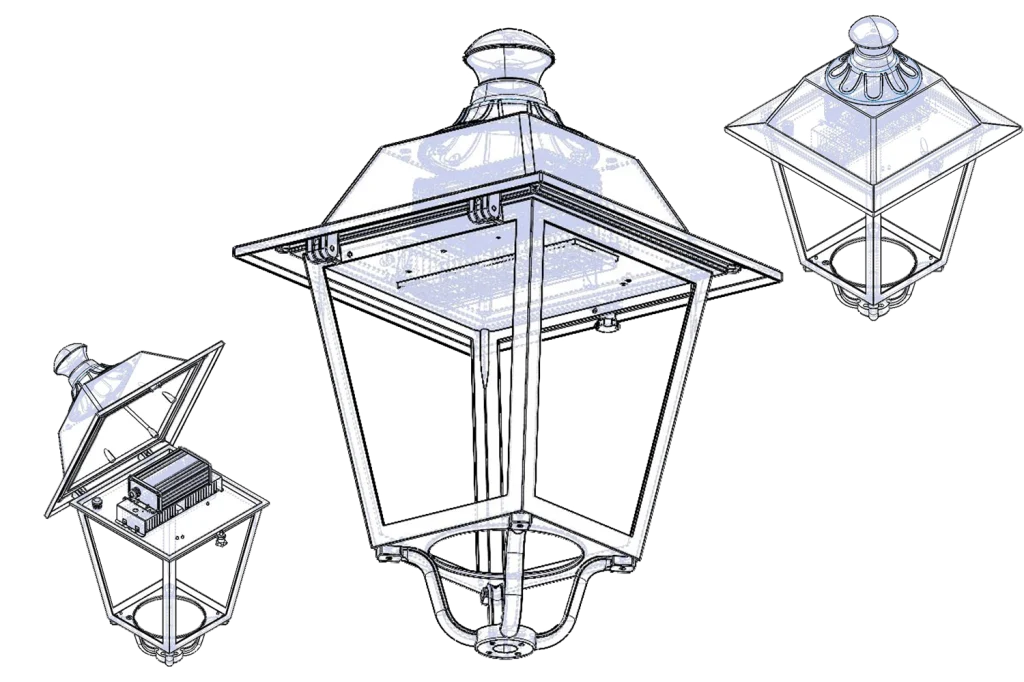

Cuerpo superior abatible para acceso al conjunto LED. Fácil sustitución del bloque óptico.

Diseño renovado

VILLA LED renovado

La carcasa de la luminaria mantiene el diseño renovado con detalles modernos. Además, se puede acoplar difusores con distintos acabados para mejorar el confort visual.

Características mecánicas

DescripciónCaracterísticas
CuerpoFundición e aluminio EN AC-43400 según UNE EN 1706
FijaciónVertical gas 3/4”. Accesorios de fijación opcionales para otros diámetros.
AcabadoNegro
Índice de protección IP66-68 (Bloque óptico)66 (Luminaria)
Índice de protección IK10 (Luminaria y Bloque óptico)
Tratamiento anticorrosión (Opcional)C4: Instalación en ambiente salino y piscinas cubiertas.

Características ópticas

DescripciónCaracterísticas
Tipo de LED3030/5050
Módulo LEDÚnico intercambiable
LenteLente continua de policarbonato
DifusorVT: Vidrio trasnparente VE: Vidrio esmerilado
FHS< 1%
L96 B10 a 25ºC>100.000h
Temperatura de operación-30°C a +45°C
IRC>70

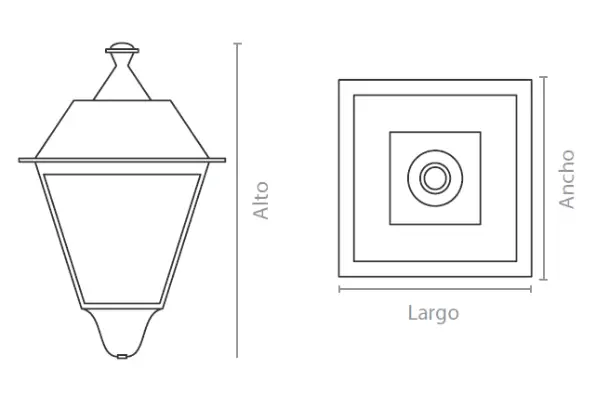

Dimensiones

ReferenciasAnchoAltoLargoPesoSv
(mm)(mm)(mm)(kg)(m^{2} )
Villa Led4005864009,70,18

Características eléctricas

DescripciónCaracterísticas

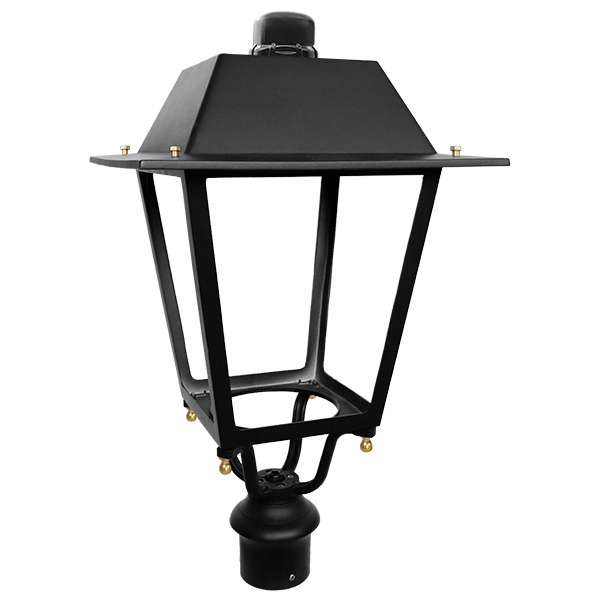

Configuración para telegestión Zhaga Book 18TZ: Tridonic LCO Premium NFC+ Conector Zhaga y tapa OZ: Osram OPTOTRONIC DEXAL + Conector Zhaga y tapa
Configuración para telegestión Nema Ansi C136.4TC: Tridonic LCO Premium NFC+Conector Nema y tapa cortocircuito OC: Osram OPTOTRONIC DEXAL+Conector Nema y tapa cortocircuito
Funcionalidades del controlO1: Regulación de hasta 6 escalones. TE: Regulación de hasta 8 escalones. Regulación en cabecera o a través de la línea de alimentación. DALI-2. NFC SP: DALI-2 y regulación de hasta 8 escalones.
Alimentación200-240Vac 50/60Hz
Factor de potencia>0,95
Protección contra sobretensiones10kV
Clase de aislamientoClase I/Clase II

Clic en la imagen para ampliar

Distribución luminosa

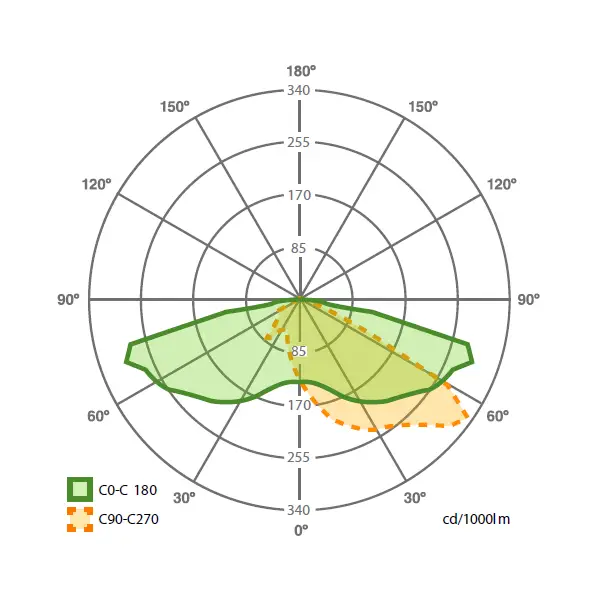

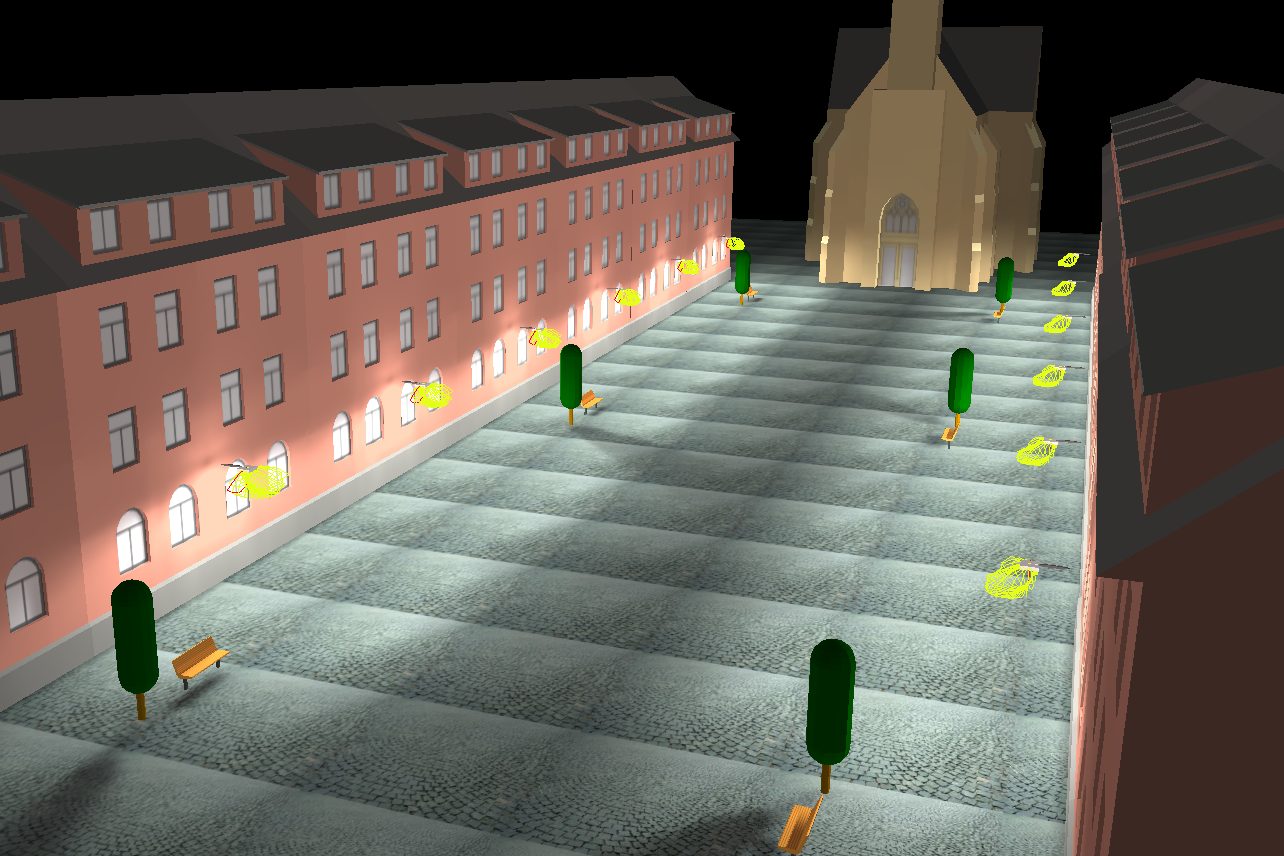

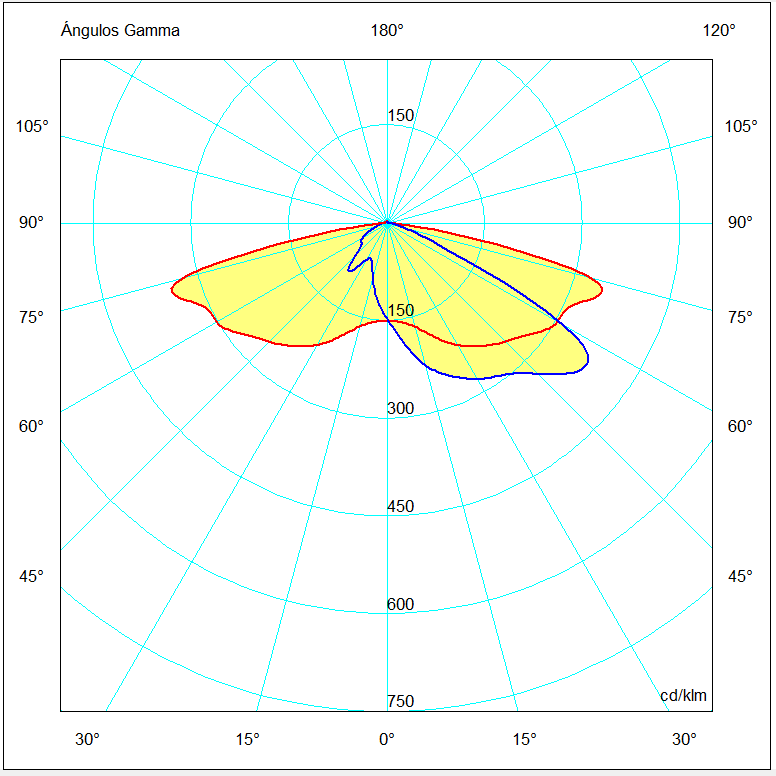

Óptica T3M

Vial ancho

VILLA LED T3M
Vista vertical

Óptica T4M

Vial ancho

VILLA LED T4M
Vista vertical

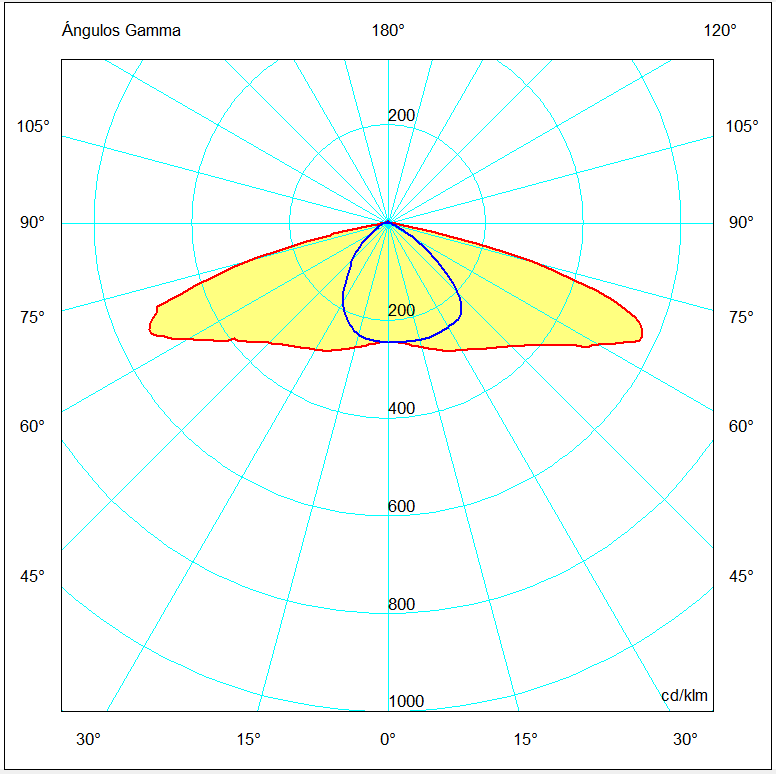

Óptica T2S

Vial estrecho

VILLA LED T2S
Vista vertical

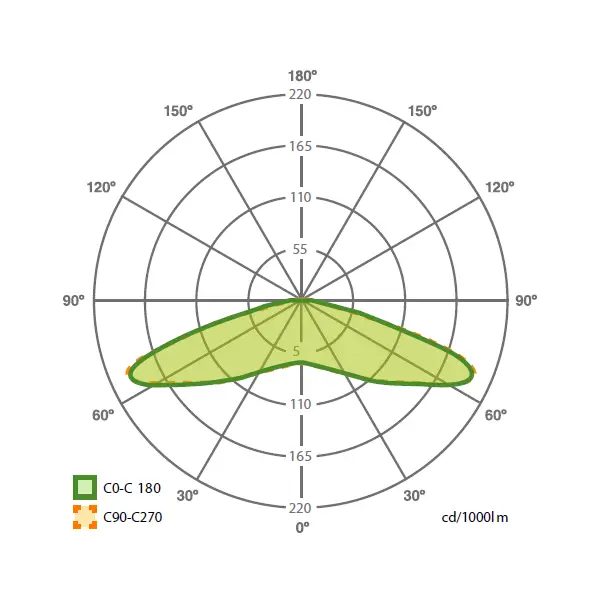

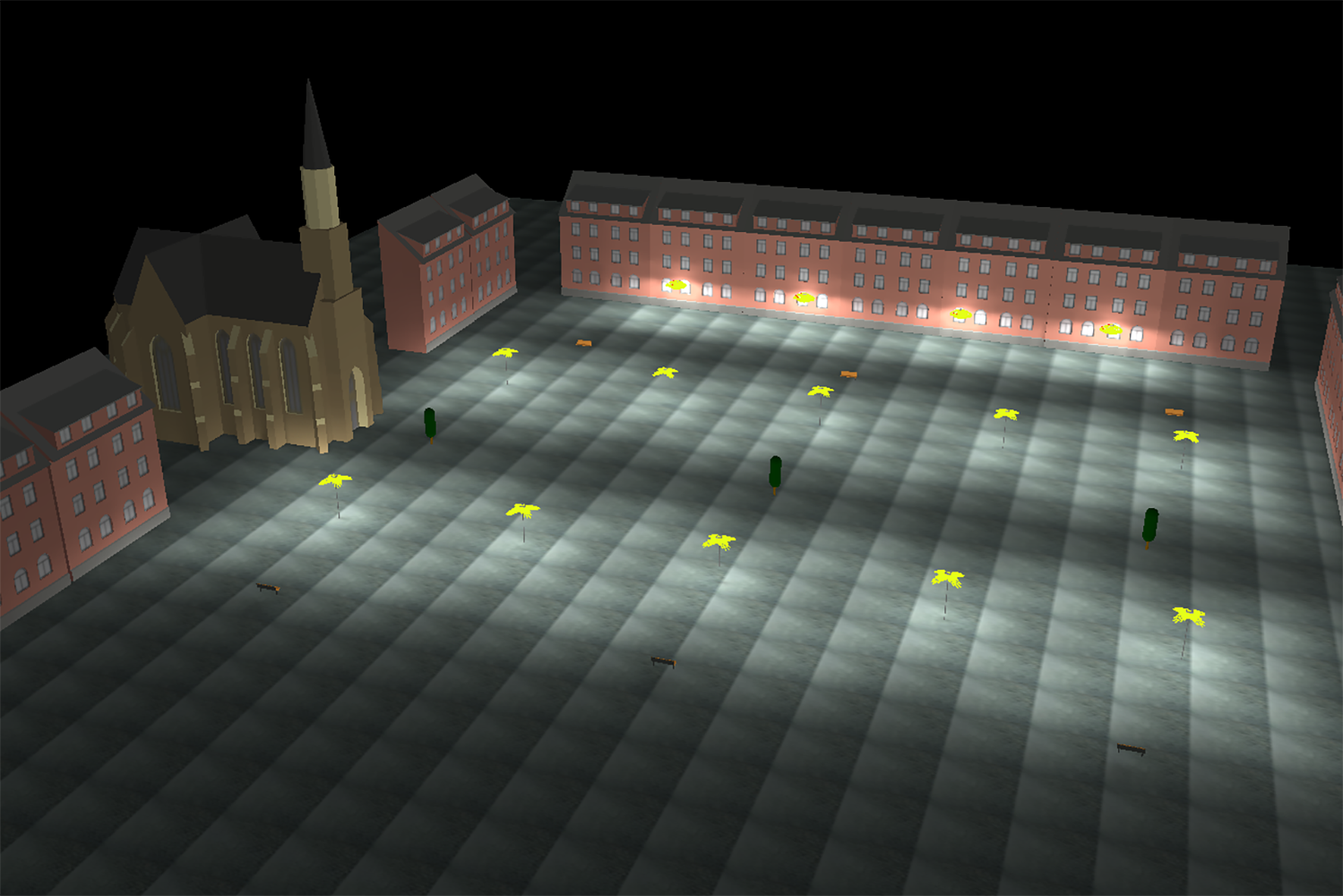

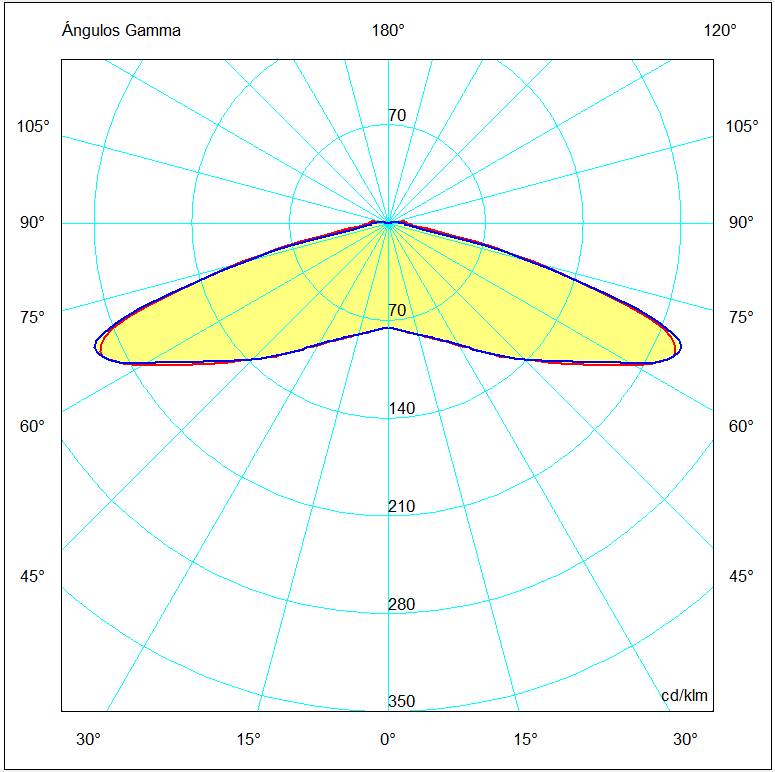

Óptica VSM

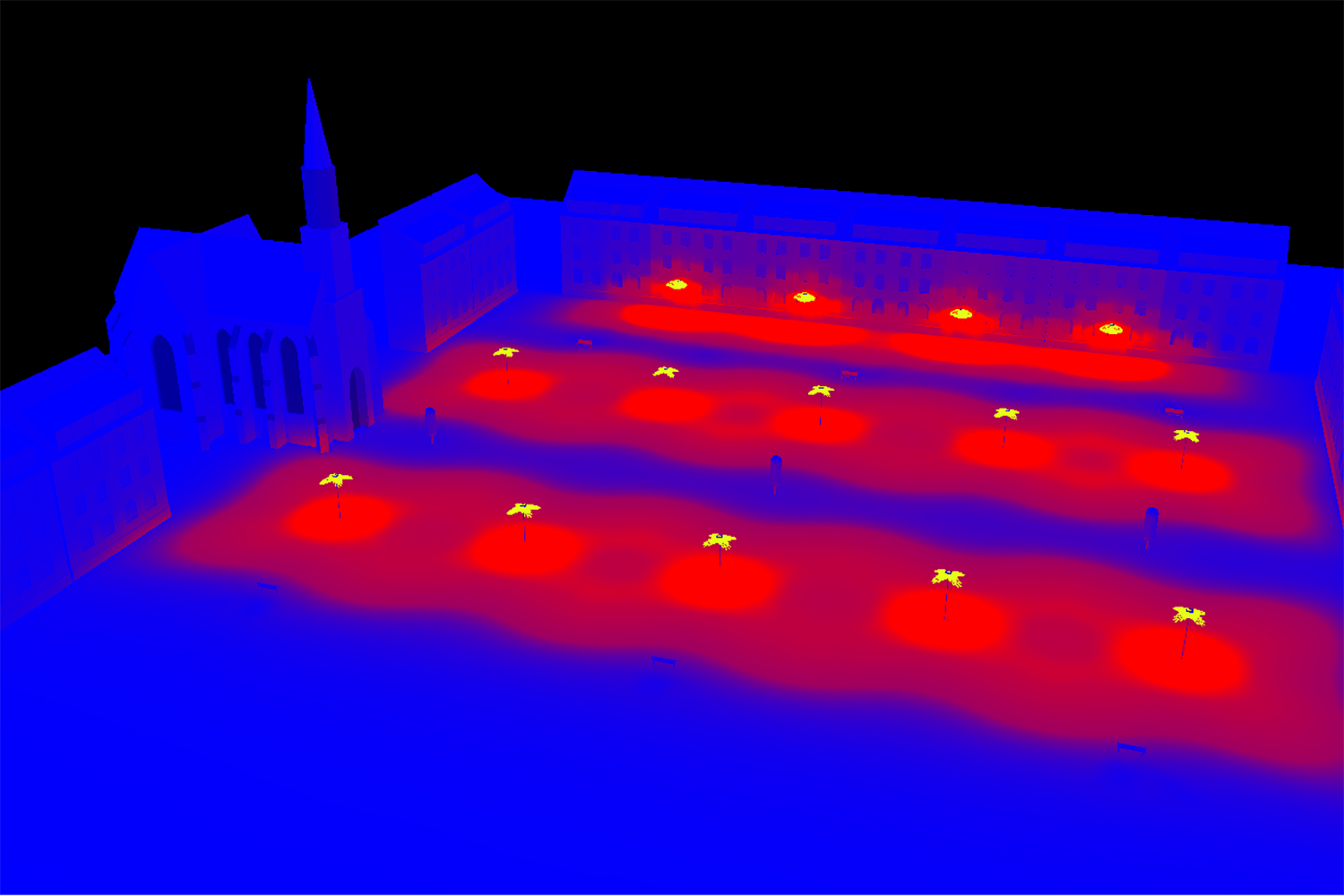

Plaza

VILLA LED VSM
Vista vertical

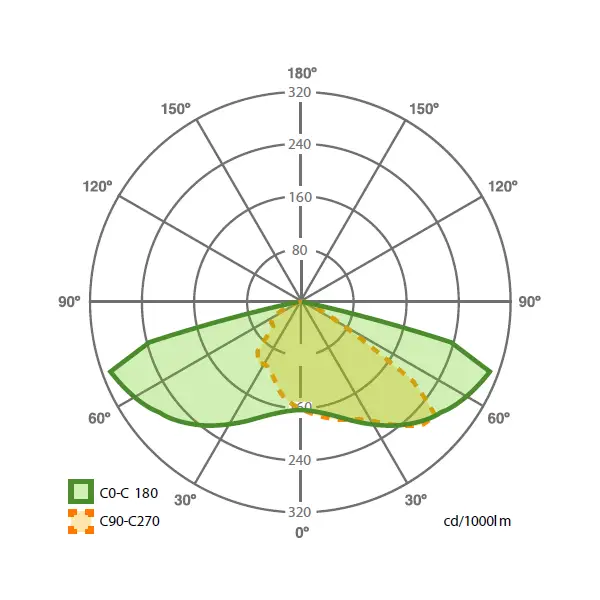

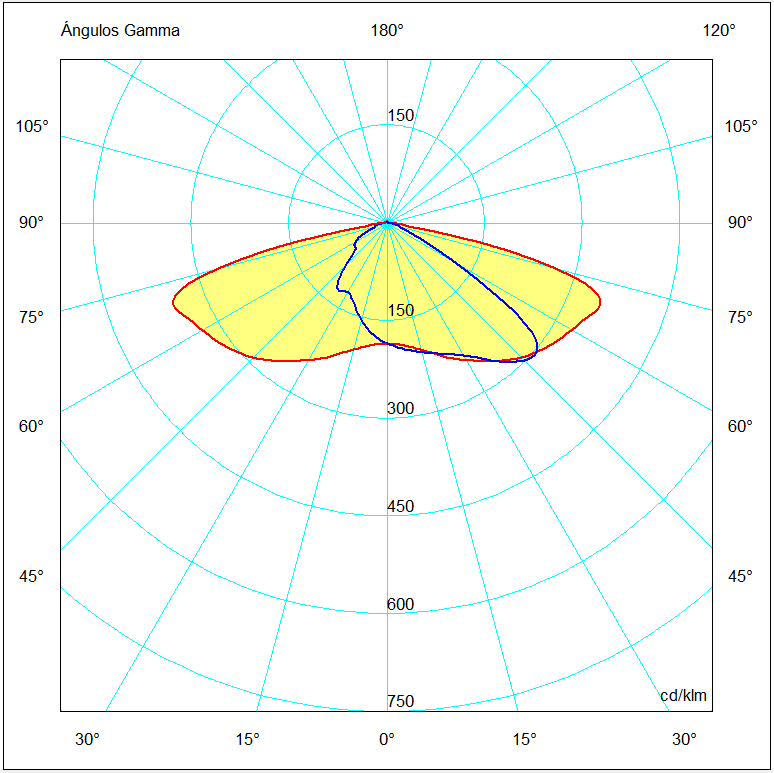

Óptica T2M

Vial intermedio

VILLA LED T2M
Vista vertical

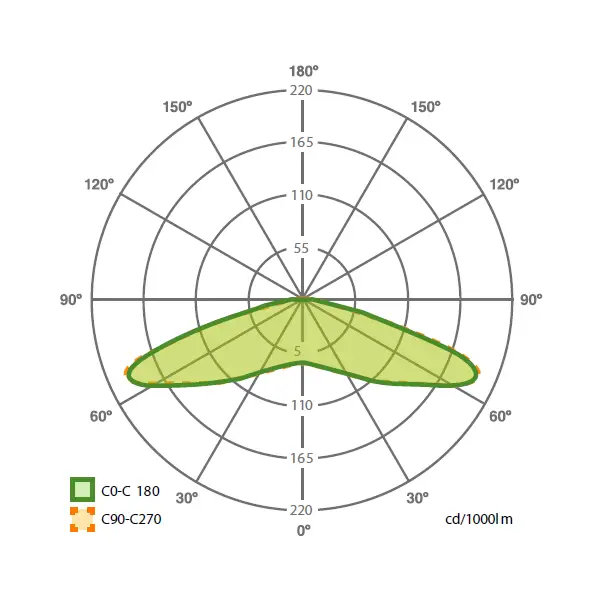

Óptica de 90º

Zona concentrada

VILLA LED 90 grados
Vista vertical

Versiones

ReferenciaPotencia máxima (W)Temperatura de color (K)Flujo luminoso (lm)Eficiencia (lm/W)
51VIB18-020PCA20PC ÁMBAR93083
51VIB36-020T272027002140107,1
51VIB36-020T302030002860142,8
51VIB36-020T402040002930146,5
51VIB18-030PCA30PC ÁMBAR252084
51VIB36-030T273027003330110,9
51VIB36-030T303030004240141,3
51VIB36-030T403040004350145
51VIB18-040PCA40PC ÁMBAR331082,8
51VIB36-040T274027004480112
51VIB36-040T304030005520137,9
51VIB36-040T404040005660141,4
51VIB36-050PCA50PC ÁMBAR405081
51VIB54-050T275027005600112
51VIB54-050T305030006680133,6
51VIB54-050T405040006850137
51VIB36-060PCA60PC ÁMBAR468078
51VIB54-060T276027006690111,4
51VIB54-060T306030007730128,8
51VIB54-060T406040007930132,2

Archivo fotométrico

Debes iniciar sesión o registrarte como usuario para descargar los archivos fotométricos.

Certificados de VILLA

  • Marcado CE.
  • Grado de resistencia a impactos IK – EN 62262/ IEC TR 62696.
  • Ensayo de material basado en EN 14242 para determinación de aleación según UNE EN 1706.
  • Ensayo de temperatura, TM21 y Extrapolación del mantenimiento del flujo según TM21.
  • Clasificación PC AMBAR y 2700K Blanco Super Cálido cumpliendo con las actuales condiciones técnicas de alumbrado del IAC según la Oficina Técnica para Protección de la Calidad del Cielo (OTPC) del Instituto Astrofísico de Canarias.
  • Certificado ENEC Clase I – EN 60598

  • Certificado ENEC Clase II – EN 60598

  • Certificado ENEC Clase I con socket de telegestión – EN 60598

  • Certificado ENEC Clase II con socket de telegestión – EN 60598

  • Certificado ENEC plus – EPRS 003:2018-05 / EN 62722-2-1:2016

  • EN 60598-1:2015 + AC:2015 + AC:2016 + A1:2018
  • EN 60598-2-3:2003 + AC:2005 + A1:2011
  • EN 62031:2008 + A1:2013 + A2:2015
  • EN EN 62493:2015 62471:2008
  • EN 55015:2013

  • EN 61000-3-2:2014

  • EN 61000-3-3:2013

  • EN 61547:2009

  • UNE EN 13032-4:2016+A1:2020

  • EN 13032-2:2015+A1:2019

  • CIE S 025-SP1/E:2019

  • CIE 63:1984

  • CIE 15:2004
