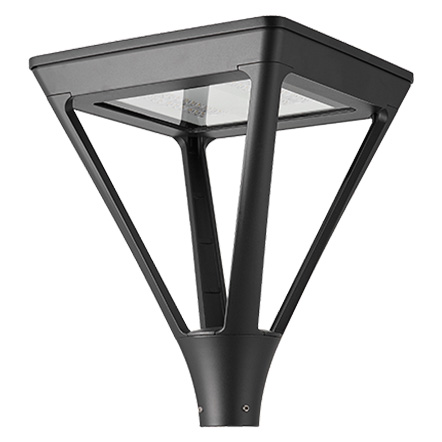

La luminaria Gala es el rediseño moderno y urbano de los faroles de estilo clásico. Está compuesta por un cuerpo de fundición de aluminio y cuatro liras para instalaciones post-top. Ideal para alumbrado residencial, zonas peatonales, parques y alumbrado urbano.
La luminaria GALA es una reinterpretación contemporánea de los faroles clásicos, diseñada para embellecer y proporcionar seguridad en entornos rurales y urbanos. Su estructura robusta de aluminio AC-44300 y su diseño antivandálico la hacen ideal para espacios públicos, mientras que su tecnología de iluminación avanzada garantiza una luz eficiente y atractiva.
GALA renueva la estética convencional de un farol. Ofrece un diseño elegante pero actual, complementando la estética en los nuevos entornos urbanos.

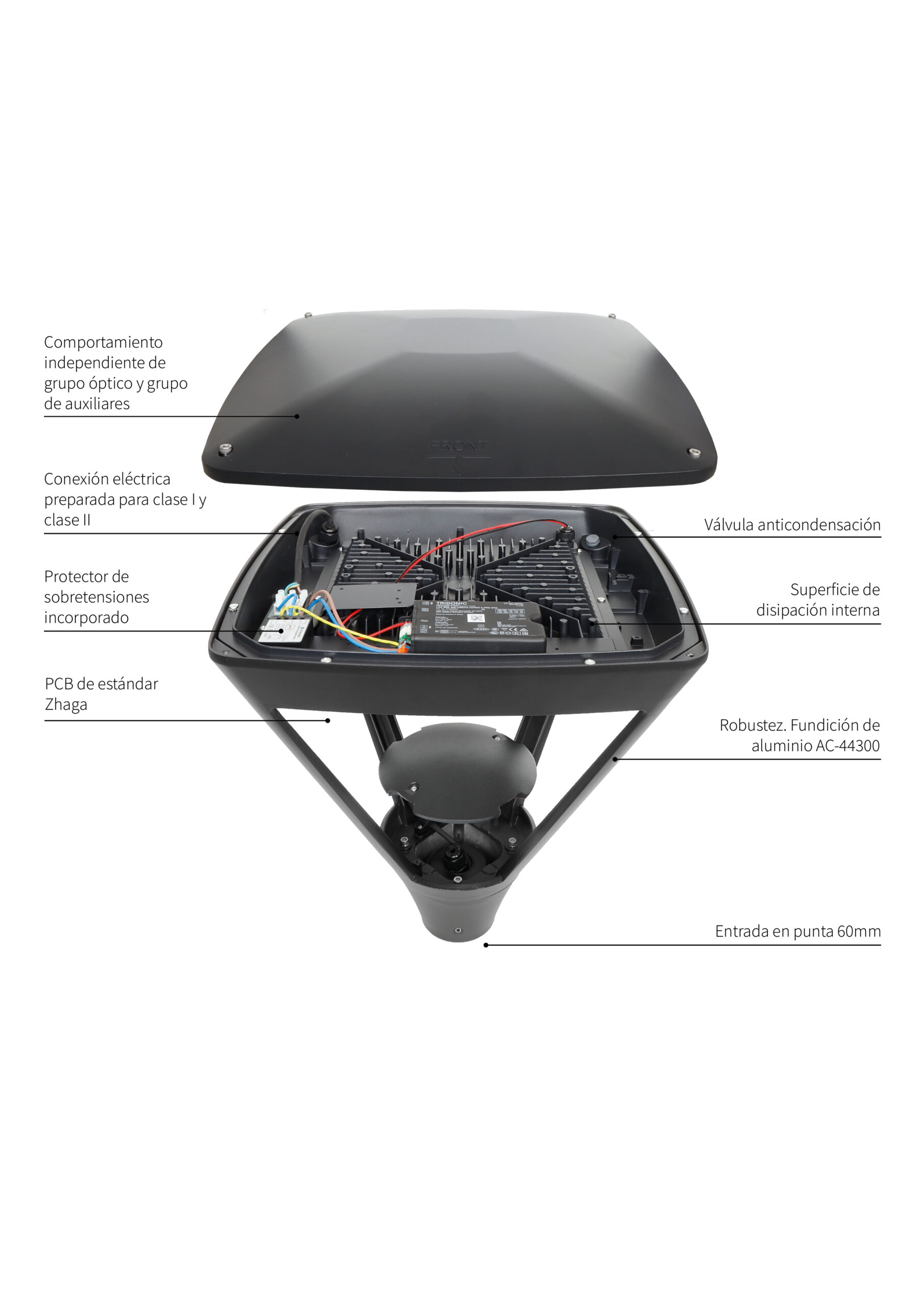

Está compuesta por un cuerpo de fundición de aluminio AC-44300 según UNE EN 1706 que le confiere gran resistencia al vandalismo y cuatro liras para instalaciones post-top.
El grupo óptico está compuesto por dos PCBs separadas de estándar Zhaga Book 15 y con doble protección gracias al cierre de vidrio plano templado y el marco de fundición de aluminio.
El grupo óptico y el grupo de auxiliares se encuentran alojados en compartimentos independientes, sin ser afectado el módulo LED durante el mantenimiento del driver y/o SPD.
A fin de garantizar la elevada vida útil de los componentes, se integra una superficie de disipación interna alojada en el compartimento de axiales. De esta forma, la transmisión del calor ha sido optimizada sin necesidad de incluir aletas externas que afectan al elegante diseño de la luminaria.
La luminaria GALA ha sido inyectada en fundición de aluminio de aleación AC-44300 según UNE-1706.
La instalación es directa en diámetro de punta 60mm mediante conector estanco, sin necesidad de la apertura del grupo de auxiliares.
En caso de necesidad de reemplazo de los componentes, se realizaría una apertura manual con herramientas del grupo de auxiliares. El grupo de auxiliares se alberga en un alojamiento independiente al módulo LED.
GALA cuenta con un optimizado sistema de transmisión de calor compuesto por aletas de disipación internas, distribuidas en el alojamiento de auxiliares.
La luminaria dispone de un recubrimiento en pintura en polvo poliéster Interpón 600 de Akzonobel pulverizado electroestáticamente y sublimado al horno. La versión anticorrosión ha sido tratado para una atmósfera de agresividad C4 según ISO 9223:2012.
El grupo óptico de estándar Zhaga Book 15 permite la adición de PCBs con LEDs de temperatura de color correlacionada en PC AMBAR, 2200K, 2700K, 3000K Y 4000K.
El módulo LED contiene una sonda NTC conectada al driver para control de la temperatura, evitando sobrecalentamiento en los LEDs.
La luminaria se suministra de forma estándar con equipo electrónico inteligente para regulación horaria autónoma. Además, es posible la adición de equipos electrónicos y sockets de estándar Zhaga Book 18 para la adición de la luminaria en un control por telegestión.
Farol moderno
Farol moderno para sustitución del farol convencional con una eficacia muy superior.
Su cuerpo y liras diseñadas en fundición de aluminio hacen, a diferencia de los faroles estándar, una luminaria robusta y antivandálica.

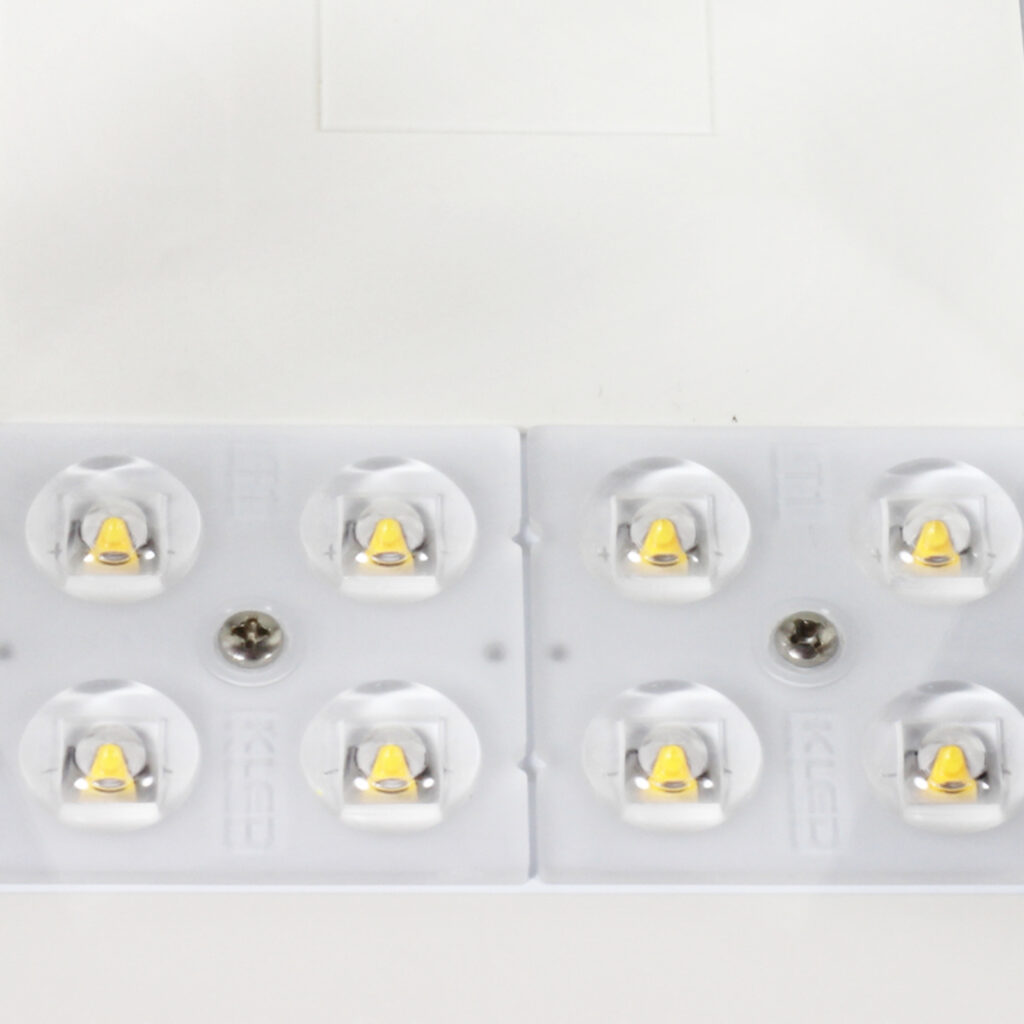

PCBs estándar Zhaga Book 15
Distribución perimetral de los LEDs evitando las liras y, por lo tanto, su interferencia en la fotometría.
Fácil instalación

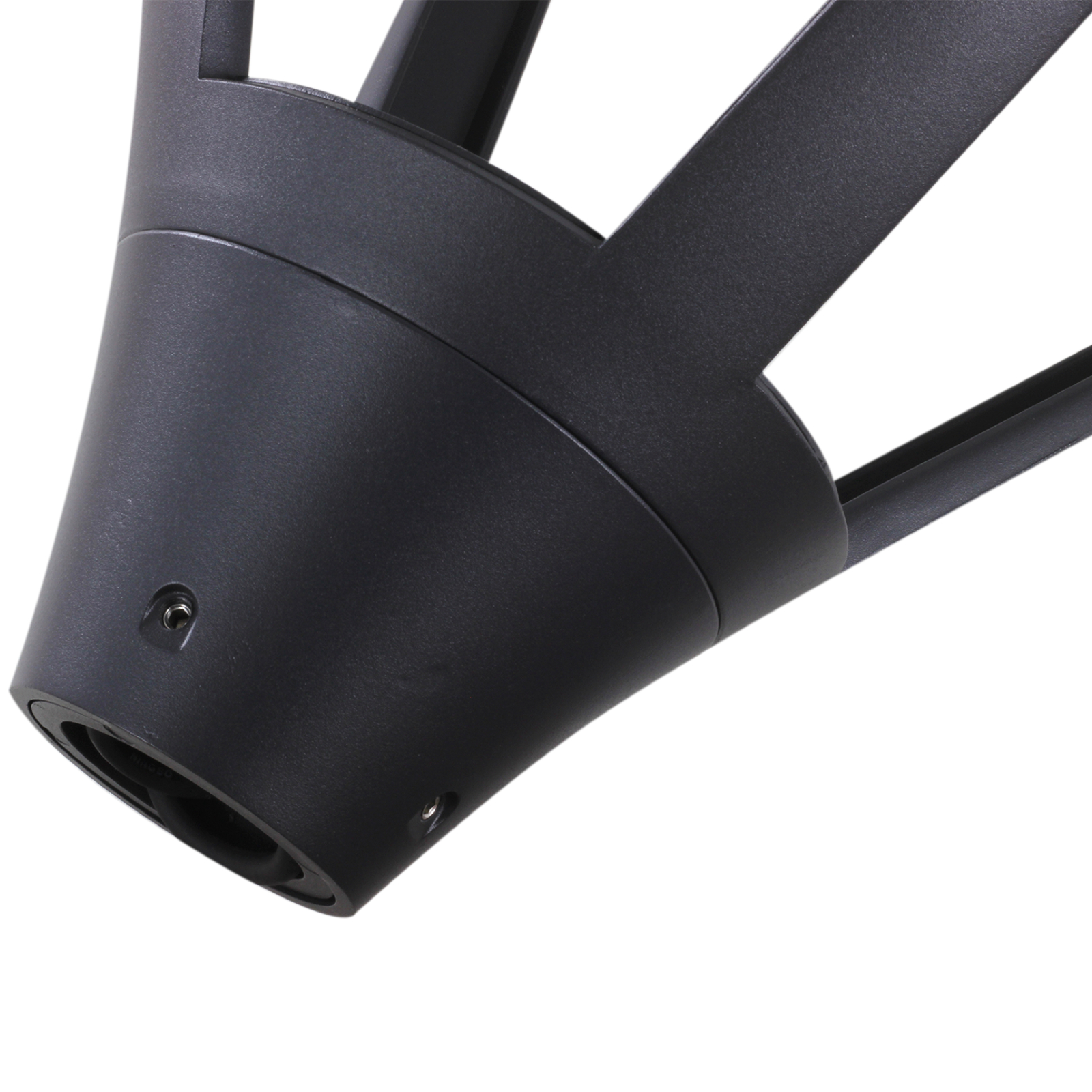

La fijación vertical en punta se ha diseñado con un acople interno, el cual se puede extraer a fin de instalarse en las columnas estándar ø60mm.

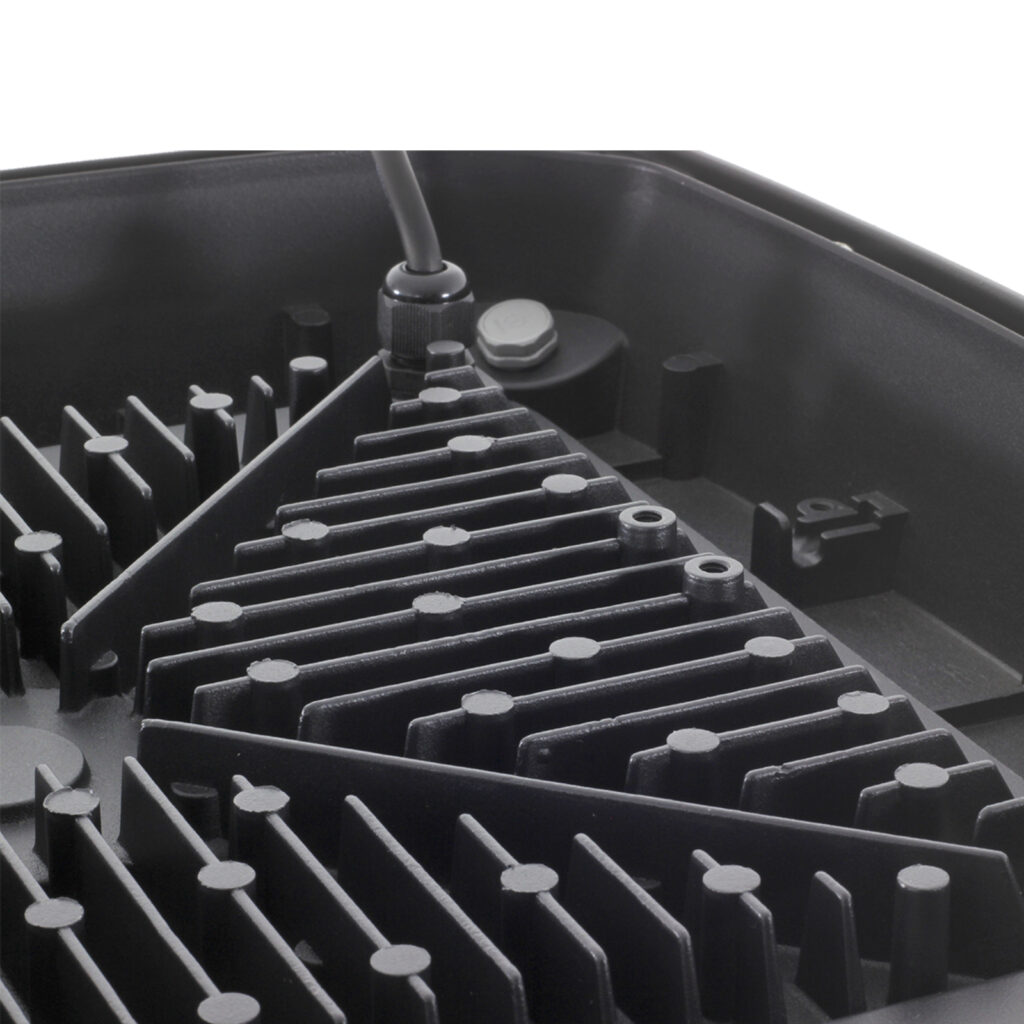

Disipación interna
La luminaria GALA cuenta con una superficie de disipación interna alojada en el compartimento del grupo óptico lo cual permite optimizar la disipación manteniendo su diseño elegante.

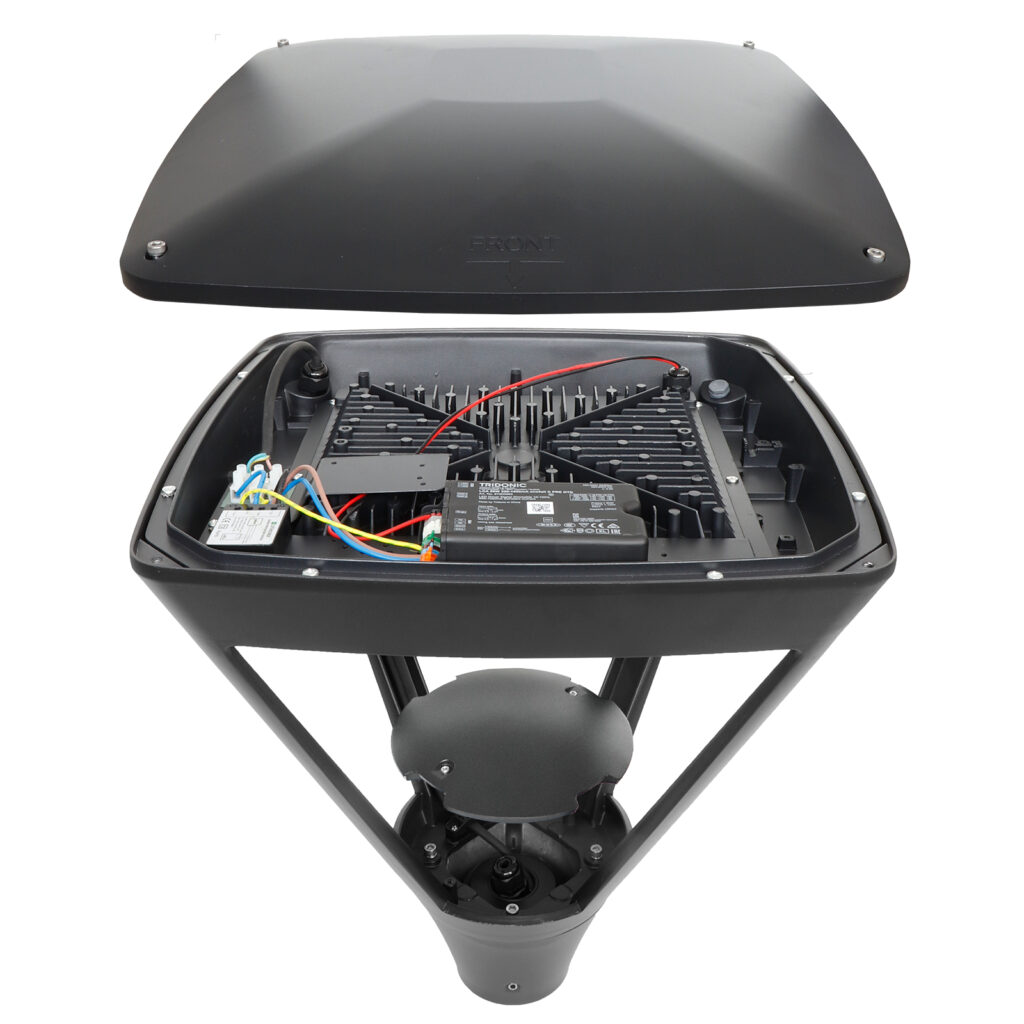

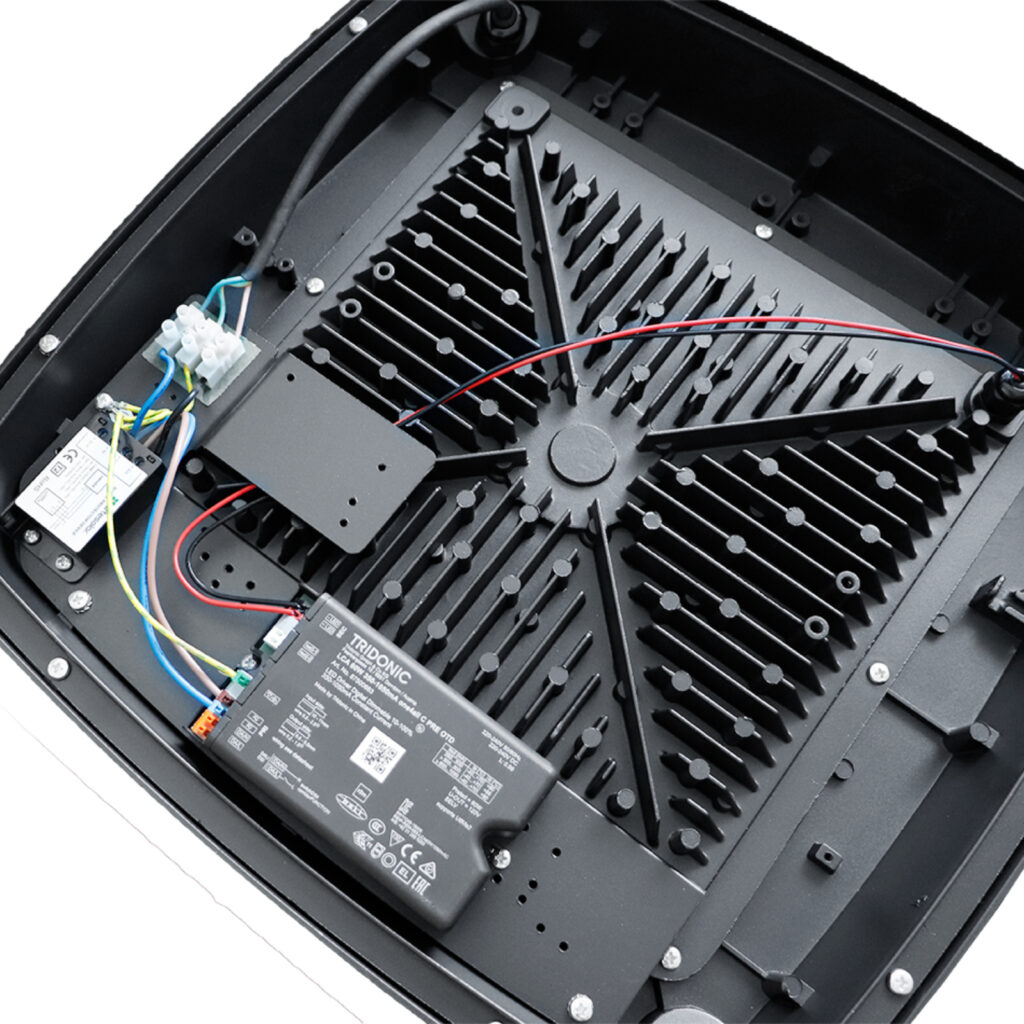

Compartimento
independiente
El grupo óptico y el grupo
de auxiliares se encuentran
alojados en compartimentos
independientes, sin ser
afectado el módulo LED
durante el mantenimiento del
driver y/o SPD.
Protección contra
sobrecalentamiento
La PCB contiene una sonda
NTC conectada al driver para
control de sobrecalentamiento.

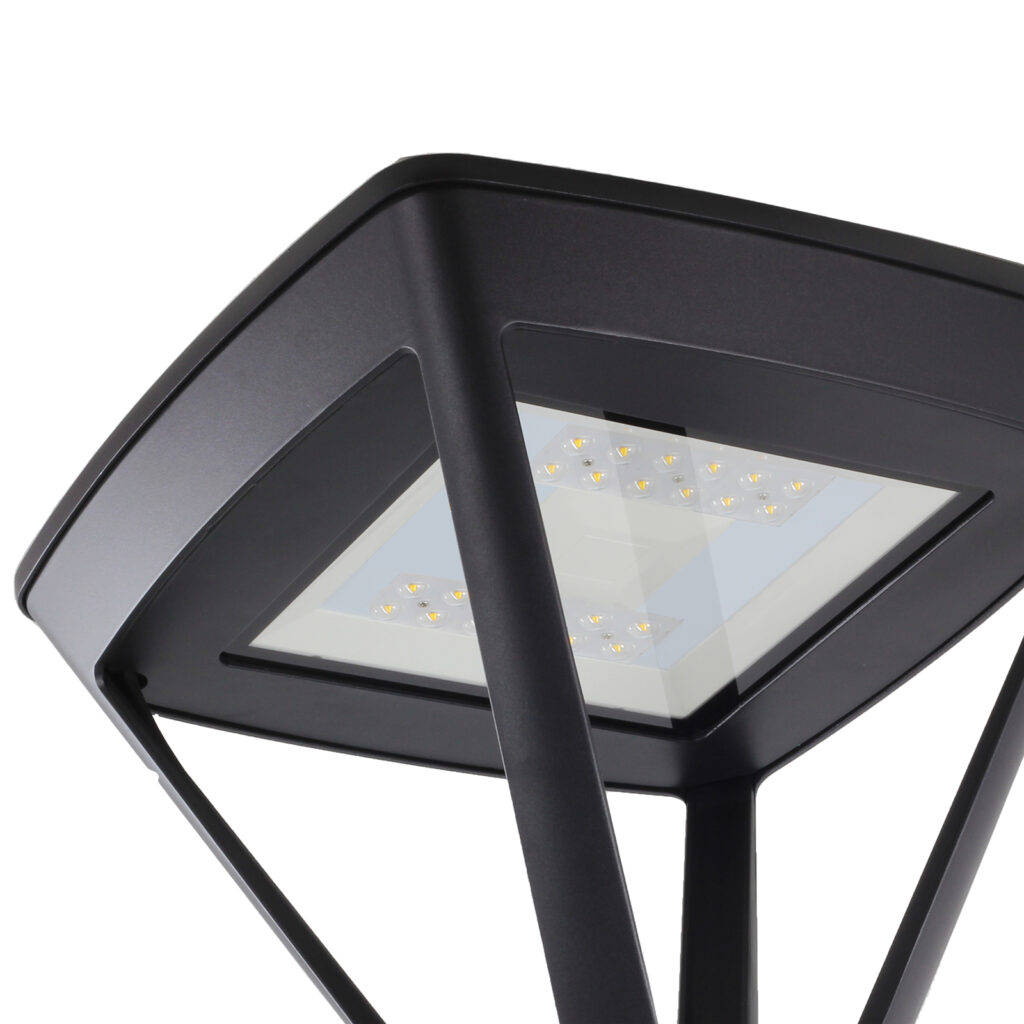

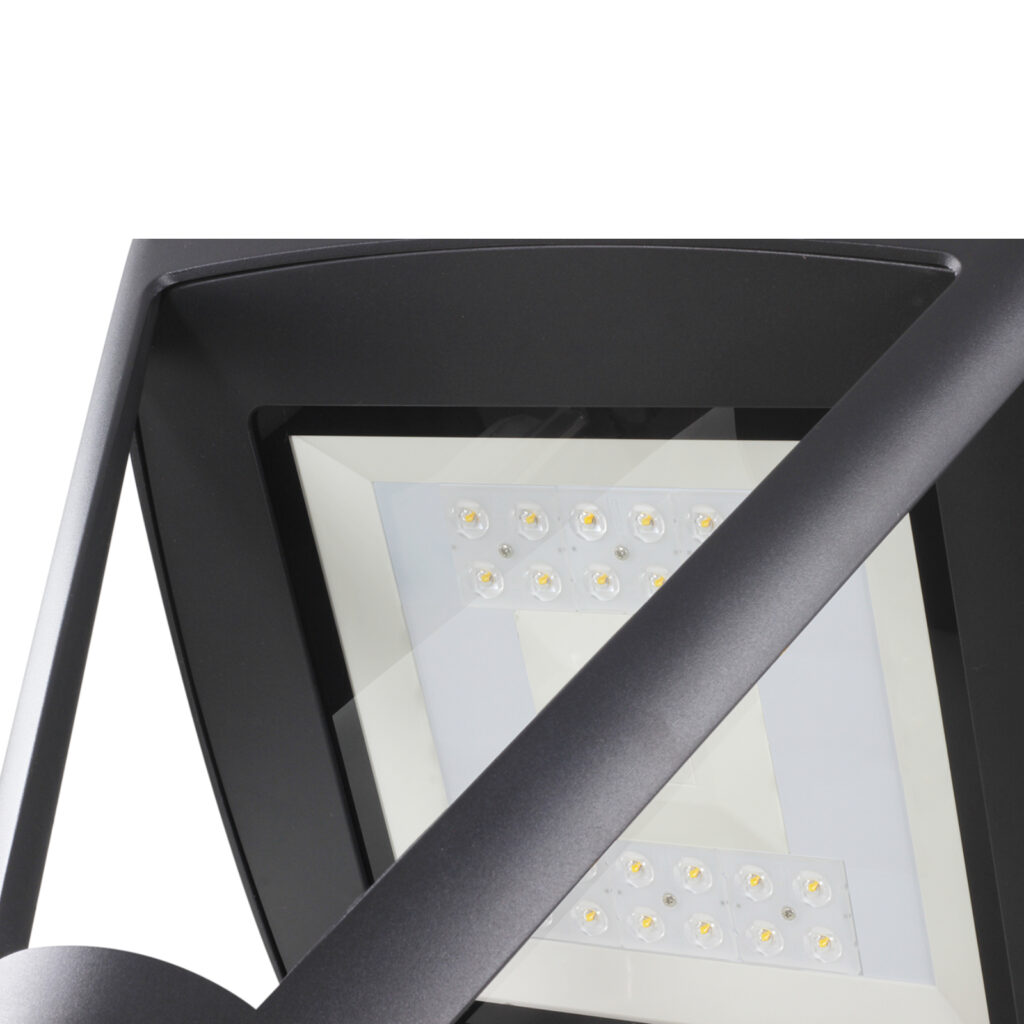

Cierre de vidrio plano
templado
El cierre de vidrio plano
templado garantiza la
estanqueidad y protege las
lentes y el grupo óptico.
Clase I
Clase I / Clase II
La luminaria puede suministrarse preparada en Clase I o con dobles protecciones para Clase II.
| Descripción | Características |
|---|---|
| Cuerpo | Aleación EN AC-44300 según UNE EN 1706 |
| Apertura | Manual con herramientas Sin necesidad de apertura para la conexión |
| Acabado | Negro RAL 9005 |
| Difusor | Vidrio plano templado Opcional otros tipos de materiales |
| Disipador | Aluminio. Superficie de aletas internas |
| Índice de protección IP | 66 |
| Índice de protección IK | 08 (Opcional 10) |
| Tratamiento anticorrosión | C4: Instalación en ambiente salino y piscinas cubiertas. |
| Descripción | Características |
|---|---|
| Tipo de LED | 5050 |
| Módulo LED | Compatible con estándar Zhaga Book 15. Intercambiable |
| Lente | PMMA estándar Zhaga Book 15 2x2 5050mm |
| FHS | 0% |
| L90 B10 a 25ºC | 100.000h |
| Temperatura de operación | -30°C a +45°C |
| IRC | >70 |

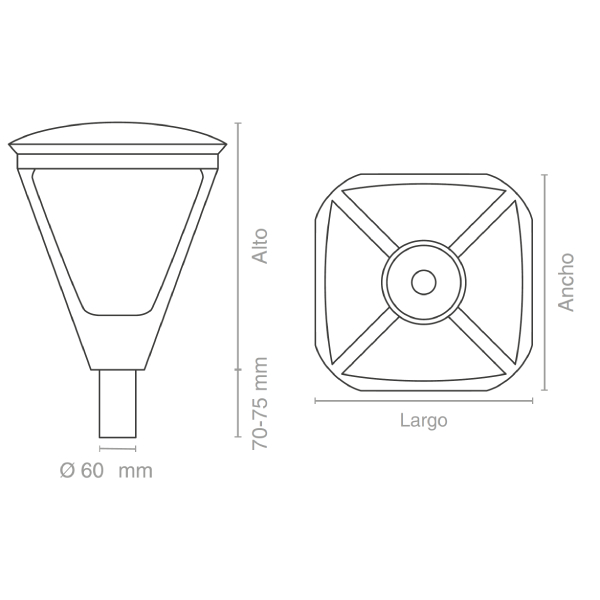

| Producto | Largo (mm) | Ancho (mm) | Alto (mm) | Peso (kg) |
|---|---|---|---|---|
| GALA | 380 | 380 | 500 | 8.0 |
| Descripción | Características |
|---|---|
| Configuraciones de control | TE: Tridonic LCO Excite NFC O4 O4: Osram OPTOTRONIC - 4DIM SP: Sosen SS-XXPA |
| Configuración para telegestión Zhaga Book 18 | TZ: Tridonic LCO Premium NFC + Conector Zhaga y tapa OZ: Osram OPTOTRONIC DEXAL + Conector Zhaga y tapa |
| Configuración para telegestión Nema Ansi C136.4 | TC: Tridonic LCO Premium NFC + Conector Nema y tapa cortocircuito OC: Osram OPTOTRONIC DEXAL + Conector Nema y tapa cortocircuito |
| Funcionalidades del control | TE: Regulación de hasta 8 escalones. Regulación en cabecera o a través de la línea de alimentación. DALI-2. NFC. O4: Regulación de hasta 6 escalones. DALI-2. NFC. SP: DALI-2 y regulación de hasta 8 escalones. |
| Alimentación | 200-240Vac 50/60Hz |
| Factor de potencia | >0.95 |
| Protección contra sobretensiones | 10kV con indicador LED |
| Clase de aislamiento | Clase I Clase II |
| Protección de sobrecalentamiento | Sonda NTC incorporada en PCB |
Óptica T2A
Vial medio con gran interdistancia

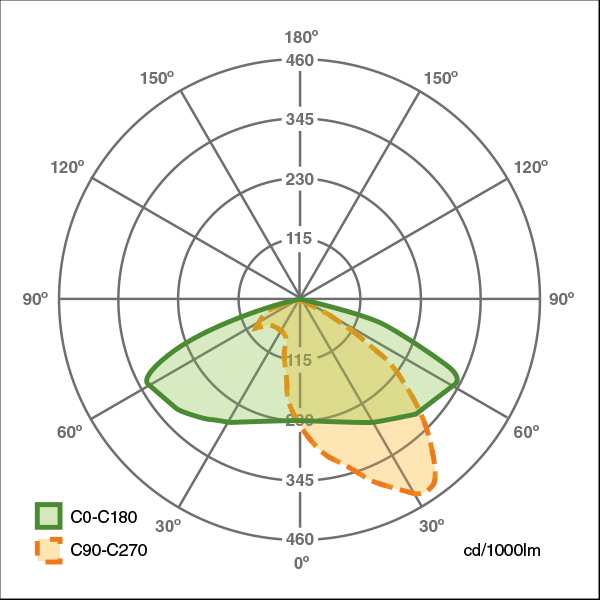

Óptica T3M
Vial medio con interdistancia media

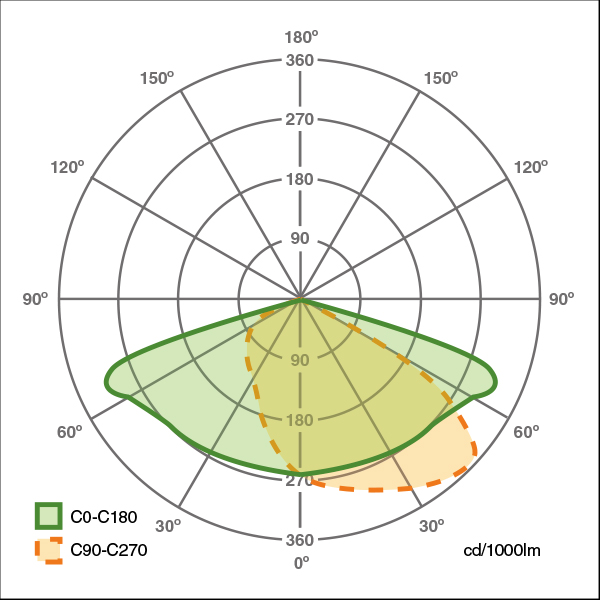

Óptica STU
Vial ancho con interdistancia reducida

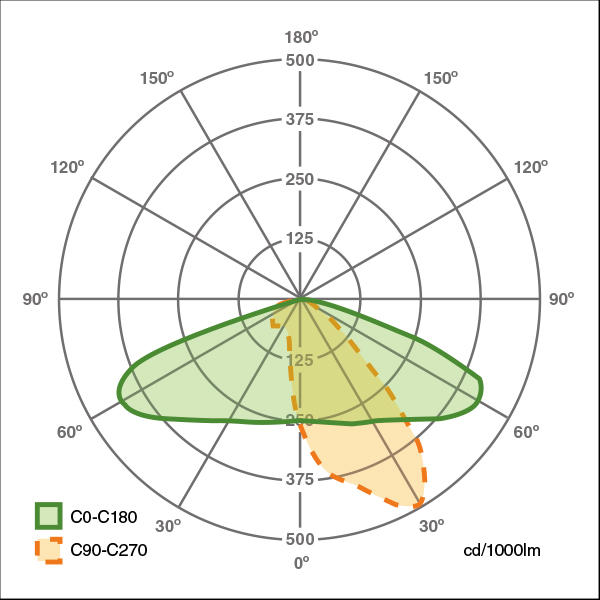

Óptica ME-F
Vial ancho con grandes áreas traseras interdistancia
Óptica T4B
Vial ancho con grandes áreas traseras interdistancia

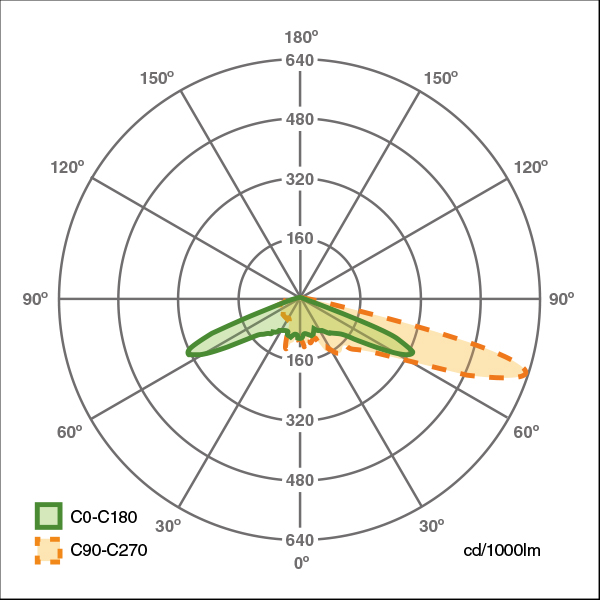

Óptica T4-B
Vial extra ancho con reducida interdistancia
Óptica T4-L
Vial ancho con disposición unilateral
Óptica XW
Vial intermedio con gran interdistancia
Óptica VSM
Parques, plazas y parking
| Referencia | Potencia Máxima (W) | Temperatura de Color (K) | Flujo Luminoso (lm) | Eficiencia (lm/W) |
|---|---|---|---|---|
| 51GALA-030T27 | 30 | 2700K | 3270 | 1091 |
| 51GALA-030T30 | 30 | 3000K | 4070 | 1355 |
| 51GALA-030T40 | 30 | 4000K | 4230 | 1411 |
| 51GALA-040T27 | 40 | 2700K | 4320 | 1081 |
| 51GALA-040T30 | 40 | 3000K | 5320 | 1329 |
| 51GALA-040T40 | 40 | 4000K | 5540 | 1386 |
| 51GALA-060T27 | 60 | 2700K | 6210 | 1035 |
| 51GALA-060T30 | 60 | 3000K | 7650 | 1276 |
| 51GALA-060T40 | 60 | 4000K | 8010 | 1335 |
Debes iniciar sesión o registrarte como usuario para descargar los archivos fotométricos.
Certificado ENEC Clase I – EN 60598
Certificado ENEC Clase II – EN 60598
Certificado ENEC Clase I con socket de telegestión – EN 60598
Certificado ENEC Clase II con socket de telegestión – EN 60598
Certificado ENEC plus – EPRS 003:2018-05 / EN 62722-2-1:2016
EN 55015:2013
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 61547:2009
UNE EN 13032-4:2016+A1:2020
EN 13032-2:2015+A1:2019
CIE S 025-SP1/E:2019
CIE 63:1984
CIE 15:2004
